Einführung Zum Ppg-Wave 2.3 - Ppg Wave 2.3 Bedienungsanleitung

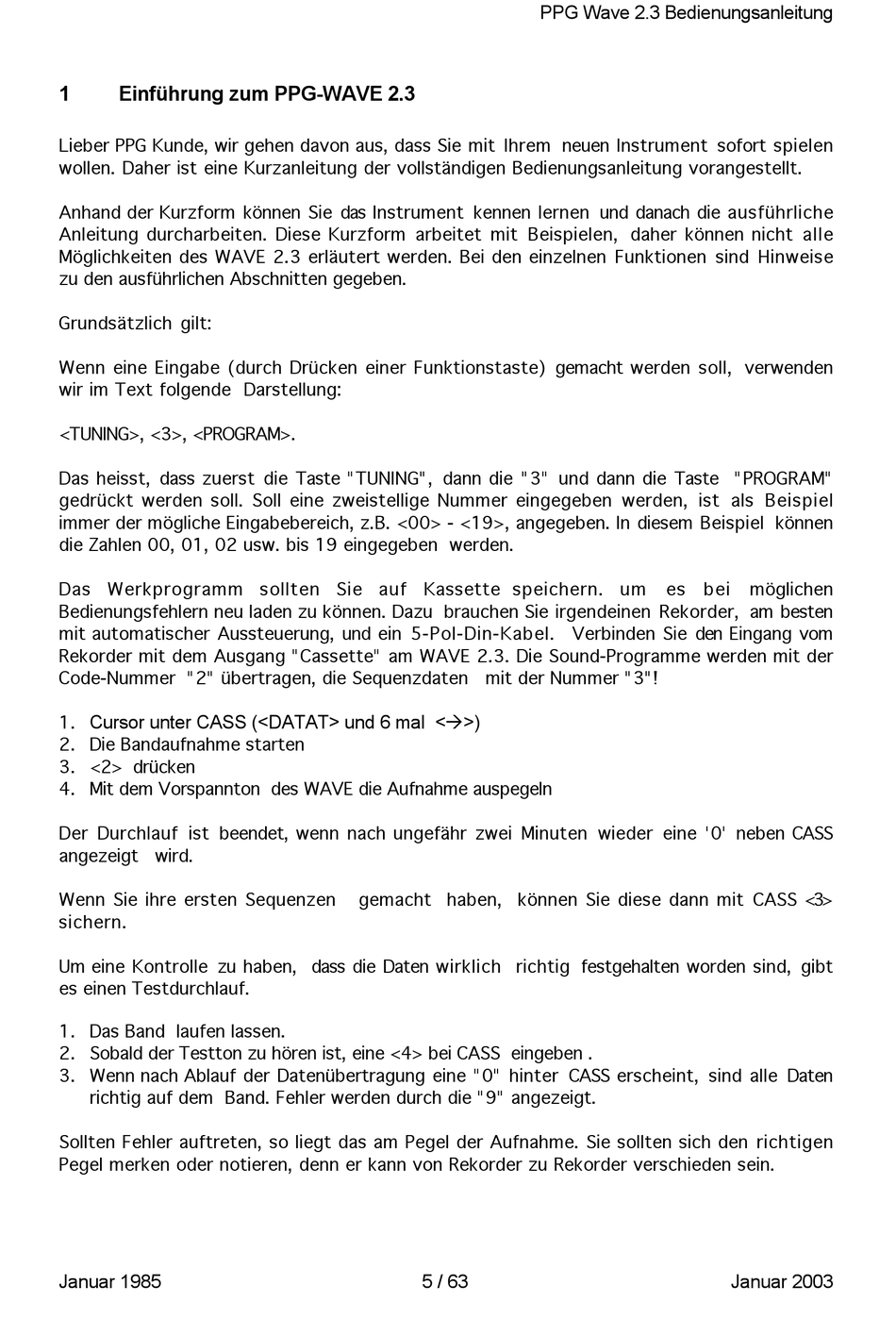

1 Einführung zum PPG-WAVE 2.3
Lieber PPG Kunde, wir gehen davon aus, dass Sie mit Ihrem neuen Instrument sofort spielen
wollen. Daher ist eine Kurzanleitung der vollständigen Bedienungsanleitung vorangestellt.
Anhand der Kurzform können Sie das Instrument kennen lernen und danach die ausführliche
Anleitung durcharbeiten. Diese Kurzform arbeitet mit Beispielen, daher können nicht alle
Möglichkeiten des WAVE 2.3 erläutert werden. Bei den einzelnen Funktionen sind Hinweise
zu den ausführlichen Abschnitten gegeben.
Grundsätzlich gilt:
Wenn eine Eingabe (durch Drücken einer Funktionstaste) gemacht werden soll, verwenden
wir im Text folgende Darstellung:
<TUNING>, <3>, <PROGRAM>.
Das heisst, dass zuerst die Taste "TUNING", dann die "3" und dann die Taste "PROGRAM"
gedrückt werden soll. Soll eine zweistellige Nummer eingegeben werden, ist als Beispiel
immer der mögliche Eingabebereich, z.B. <00> - <19>, angegeben. In diesem Beispiel können
die Zahlen 00, 01, 02 usw. bis 19 eingegeben werden.
Das Werkprogramm sollten Sie auf Kassette speichern. um
Bedienungsfehlern neu laden zu können. Dazu brauchen Sie irgendeinen Rekorder, am besten
mit automatischer Aussteuerung, und ein 5-Pol-Din-Kabel. Verbinden Sie den Eingang vom
Rekorder mit dem Ausgang "Cassette" am WAVE 2.3. Die Sound-Programme werden mit der
Code-Nummer "2" übertragen, die Sequenzdaten mit der Nummer "3"!
1. Cursor unter CASS (<DATAT> und 6 mal <‡>)
2. Die Bandaufnahme starten
3. <2> drücken
4. Mit dem Vorspannton des WAVE die Aufnahme auspegeln
Der Durchlauf ist beendet, wenn nach ungefähr zwei Minuten wieder eine '0' neben CASS
angezeigt wird.
Wenn Sie ihre ersten Sequenzen
sichern.
Um eine Kontrolle zu haben, dass die Daten wirklich richtig festgehalten worden sind, gibt
es einen Testdurchlauf.
1. Das Band laufen lassen.
2. Sobald der Testton zu hören ist, eine <4> bei CASS eingeben .
3. Wenn nach Ablauf der Datenübertragung eine "0" hinter CASS erscheint, sind alle Daten
richtig auf dem Band. Fehler werden durch die "9" angezeigt.
Sollten Fehler auftreten, so liegt das am Pegel der Aufnahme. Sie sollten sich den richtigen
Pegel merken oder notieren, denn er kann von Rekorder zu Rekorder verschieden sein.
Januar 1985
gemacht haben, können Sie diese dann mit CASS <3>
5 / 63
PPG Wave 2.3 Bedienungsanleitung
es bei möglichen
Januar 2003
