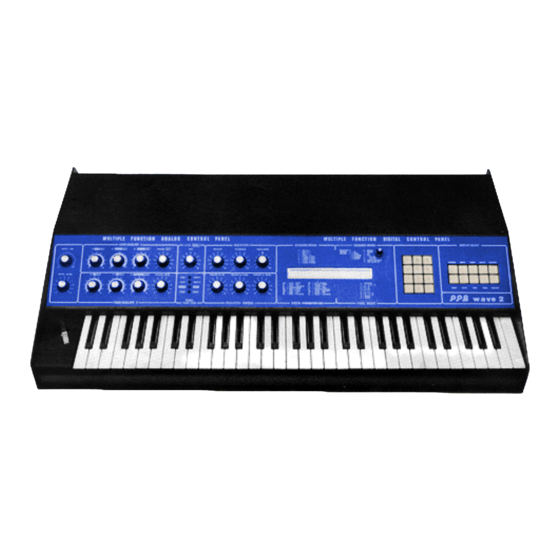

Der WAVE 2 von PPG ist ein polyphoner Synthesizer, der acht unabhängige
Oszillatoren besitzt. Aus über 200 fest gespeicherten Wellenformen (Wa-
ves) werden nahezu 2000 verschiedene Wellenformen (Partialwellen) digi-
tal erzeugt, 64 in jedem der 30 Wellensätze (Wavetables). Diese einzig-
artige Einrichtung ermöglicht sogar den Ablauf von bis zu 64 Wellenfor-
men innerhalb der Dauer eines Tones. Einfache und komplexe Wellenformen
werden mit Hüllkurvengeneratoren weiterbearbeitet oder durch Filter und
Modulationsoszillatoren beeinflusst, bevor sie in einem der 100 Pro-
grammspeicher abgelegt werden. Pro Speicherplatz können zwei unter-
schiedliche Sounds (Group A & B) gleichzeitg verwendet werden.
Der WAVE 2 verfügt über einen flexiblen 8-Spur Digital Recorder mit
vielfältigen Update Möglichkeiten der aufgenommenen Spuren, sowie ein
10 Funktionen Arpeggio Programm. Jede Spur kann in Lautstärke und
Klangfarbe (VCF u. Waves) nachträglich verändert werden.
Der WAVE 2 ist in ein stabiles Metallgehäuse eingebaut und besitzt ein
5 Oktaven Keyboard mit Drucksensor. Das Kontrollfeld ist zum Spieler
geneigt und verfügt über eine begrenzte Anzahl von Reglern, die klar
und logisch geordnet und auf dem blauen Untergrund beruhigend selbst-
verständlich alle Funktionen des WAVE 2 steuern. Da heute die meisten
Keyboarder mehr als ein Instrument im Live-Gig einsetzen, ist der
WAVE 2 als flaches Instrument in der Lage weiteren Instrumenten siche-
ren Stand zu geben.
Lesen Sie diese Bedienungsanleitung aufmerksam durch und folgen Sie den
angegebenen Beispielen. Wir werden uns bemühen, Sie möglichst verständ-
lich und umfassend in die Funktionen und Möglichkeiten des WAVE 2 ein-
zuführen, damit Sie Ihr Instrument voll erfassen und einsetzen können.
Wir wünschen Ihnen recht angenehme Stunden und viel Erfolg mit diesem
großen Synthesizer.
PPG 1981
Originaldokumentation gescannt, in bearbeitbaren Text gewandelt,
überarbeitet und mit diversen Zusatzinformationen versehen.
Siehe auch Anmerkungen am Anfang des Anhangs!
Bearbeiter: Robert Beinhorn, tatkräftige Unterstützung: Werner Schönenberger.
Stand vom 19.02.2007
