Healthbox

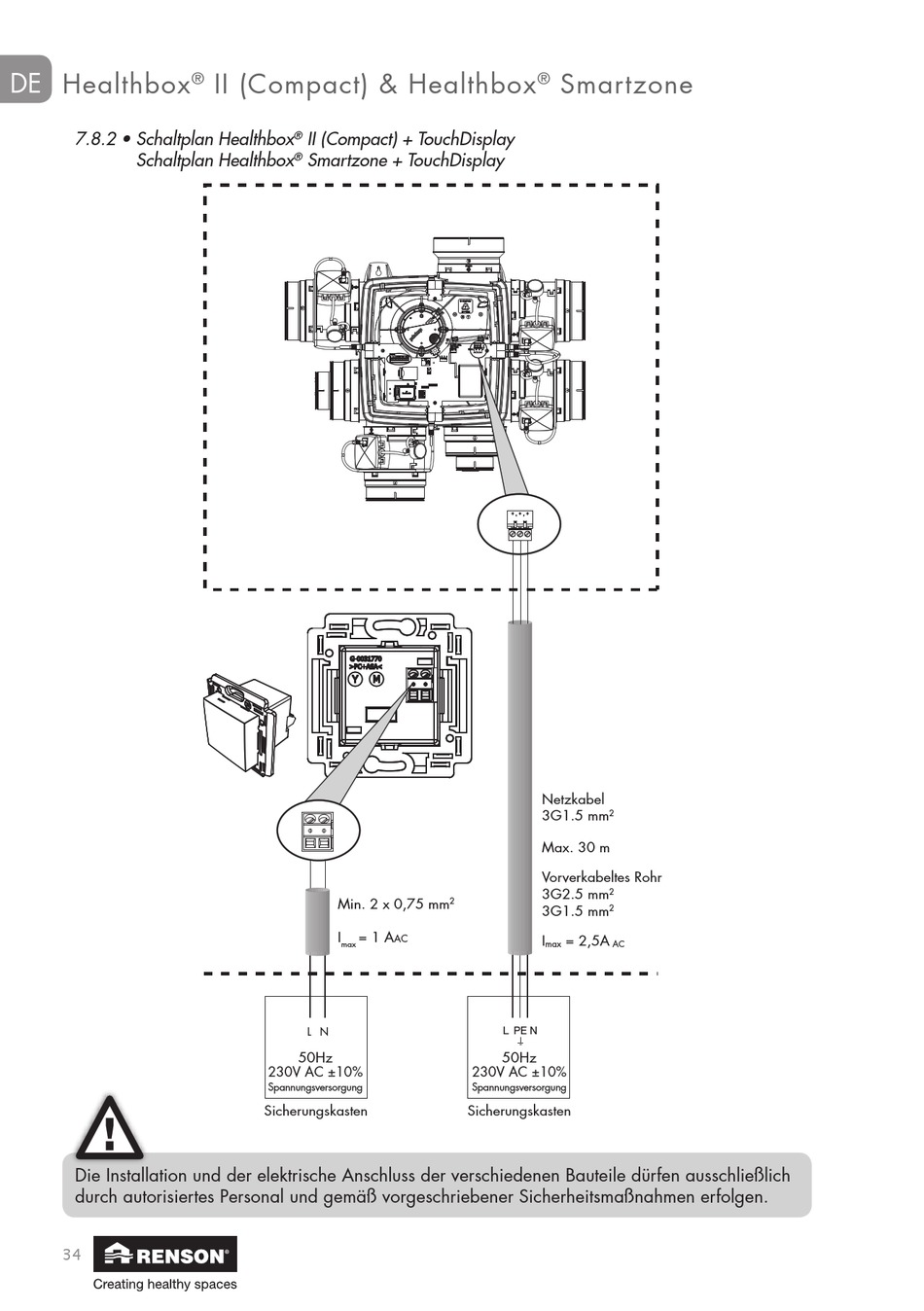

7.8.2 • Schaltplan Healthbox
Schaltplan Healthbox
Die Installation und der elektrische Anschluss der verschiedenen Bauteile dürfen ausschließlich
durch autorisiertes Personal und gemäß vorgeschriebener Sicherheitsmaßnahmen erfolgen.
34
II (Compact) & Healthbox
®
II (Compact) + TouchDisplay
®
Smartzone + TouchDisplay
®
Aufstellungsraum
Systeem C
Evo II
+®
Healthbox
II
®
Min. 2 x 0,75 mm
I
= 1 A
max
L N
50Hz
230V AC ±10%
Spannungsversorgung
Sicherungskasten
Smartzone
®
Netzkabel
3G1.5 mm
Max. 30 m
Vorverkabeltes Rohr
3G2.5 mm
2
3G1.5 mm
I
= 2,5A
AC
max
L PE N
50Hz
230V AC ±10%
Spannungsversorgung
Sicherungskasten
2
2
2
AC
