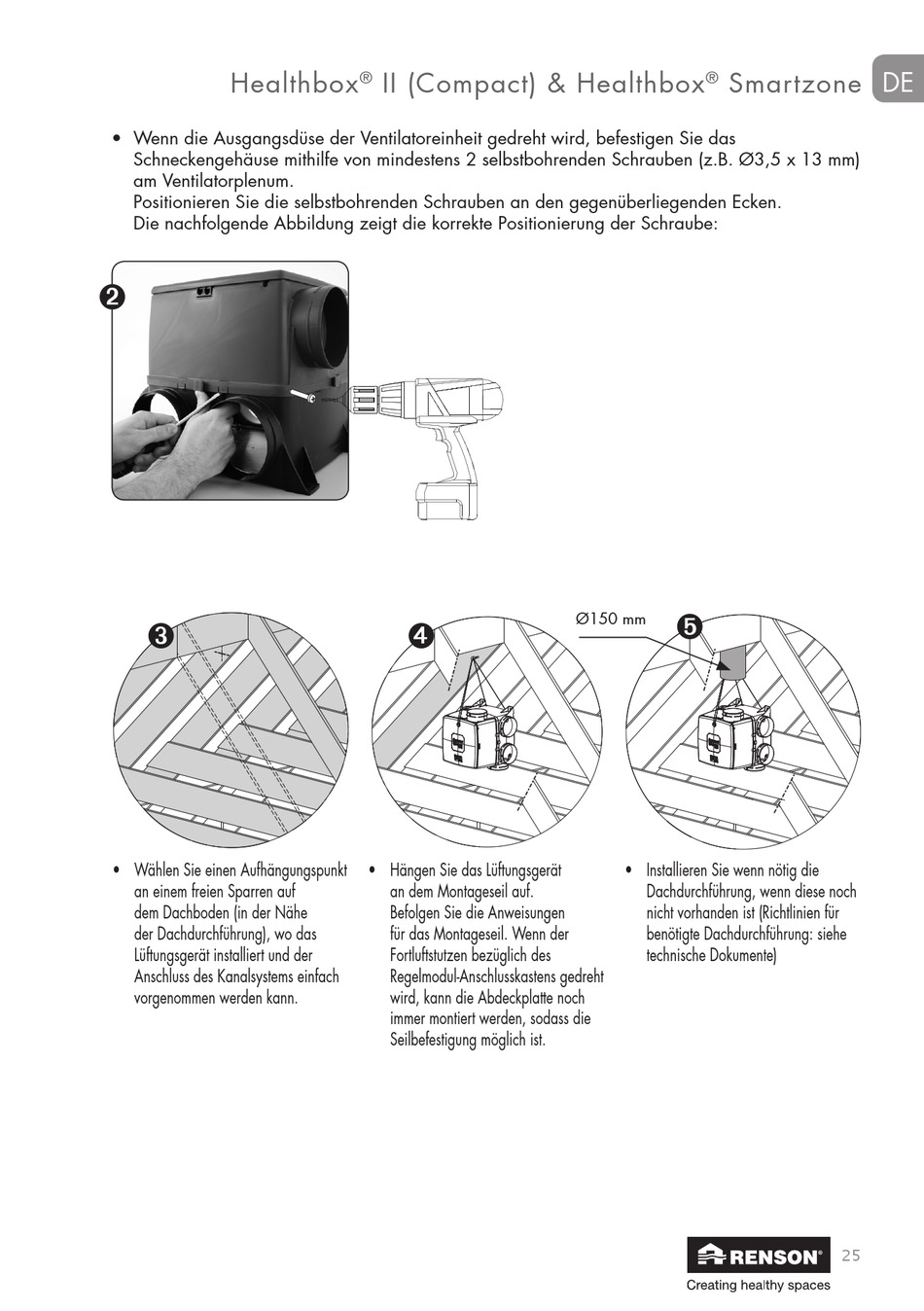

Renson HEALTHBOX II Compact Handbuch Seite 25

Healthbox
• Wenn die Ausgangsdüse der Ventilatoreinheit gedreht wird, befestigen Sie das
Schneckengehäuse mithilfe von mindestens 2 selbstbohrenden Schrauben (z.B. Ø3,5 x 13 mm)
am Ventilatorplenum.
Positionieren Sie die selbstbohrenden Schrauben an den gegenüberliegenden Ecken.
Die nachfolgende Abbildung zeigt die korrekte Positionierung der Schraube:
➋
➌
• Wählen Sie einen Aufhängungspunkt
an einem freien Sparren auf
dem Dachboden (in der Nähe
der Dachdurchführung), wo das
Lüftungsgerät installiert und der
Anschluss des Kanalsystems einfach
vorgenommen werden kann.
II (Compact) & Healthbox
®
➍
• Hängen Sie das Lüftungsgerät
an dem Montageseil auf.
Befolgen Sie die Anweisungen
für das Montageseil. Wenn der
Fortluftstutzen bezüglich des
Regelmodul-Anschlusskastens gedreht
wird, kann die Abdeckplatte noch
immer montiert werden, sodass die
Seilbefestigung möglich ist.
Smartzone
®
Ø150 mm
➎
• Installieren Sie wenn nötig die
Dachdurchführung, wenn diese noch
nicht vorhanden ist (Richtlinien für
benötigte Dachdurchführung: siehe
technische Dokumente)
