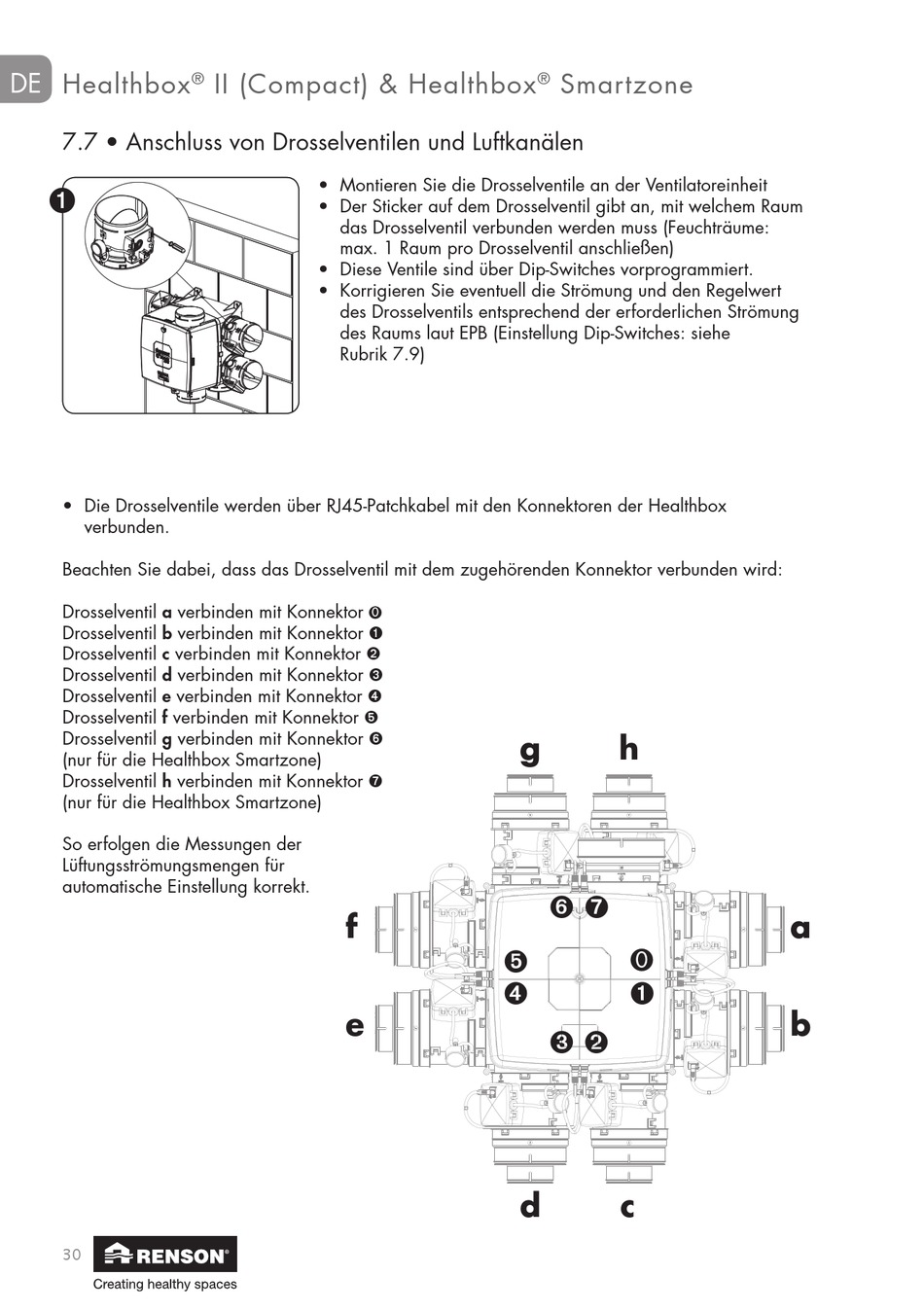

7.7 • Anschluss von Drosselventilen und Luftkanälen
➊
• Die Drosselventile werden über RJ45-Patchkabel mit den Konnektoren der Healthbox
verbunden.
Beachten Sie dabei, dass das Drosselventil mit dem zugehörenden Konnektor verbunden wird:
Drosselventil a verbinden mit Konnektor
Drosselventil b verbinden mit Konnektor ➊
Drosselventil c verbinden mit Konnektor ➋
Drosselventil d verbinden mit Konnektor ➌
Drosselventil e verbinden mit Konnektor ➍
Drosselventil f verbinden mit Konnektor ➎
Drosselventil g verbinden mit Konnektor ➏
(nur für die Healthbox Smartzone)
Drosselventil h verbinden mit Konnektor ➐
(nur für die Healthbox Smartzone)
So erfolgen die Messungen der
Lüftungsströmungsmengen für
automatische Einstellung korrekt.
30
II (Compact) & Healthbox
®
• Montieren Sie die Drosselventile an der Ventilatoreinheit
• Der Sticker auf dem Drosselventil gibt an, mit welchem Raum
das Drosselventil verbunden werden muss (Feuchträume:
max. 1 Raum pro Drosselventil anschließen)
• Diese Ventile sind über Dip-Switches vorprogrammiert.
• Korrigieren Sie eventuell die Strömung und den Regelwert
des Drosselventils entsprechend der erforderlichen Strömung
des Raums laut EPB (Einstellung Dip-Switches: siehe
Rubrik 7.9)
f
e
®
0
g
➎
➍
d
Smartzone
h
➏ ➐
0
➊
➌ ➋
c
a
b
