Healthbox
➍

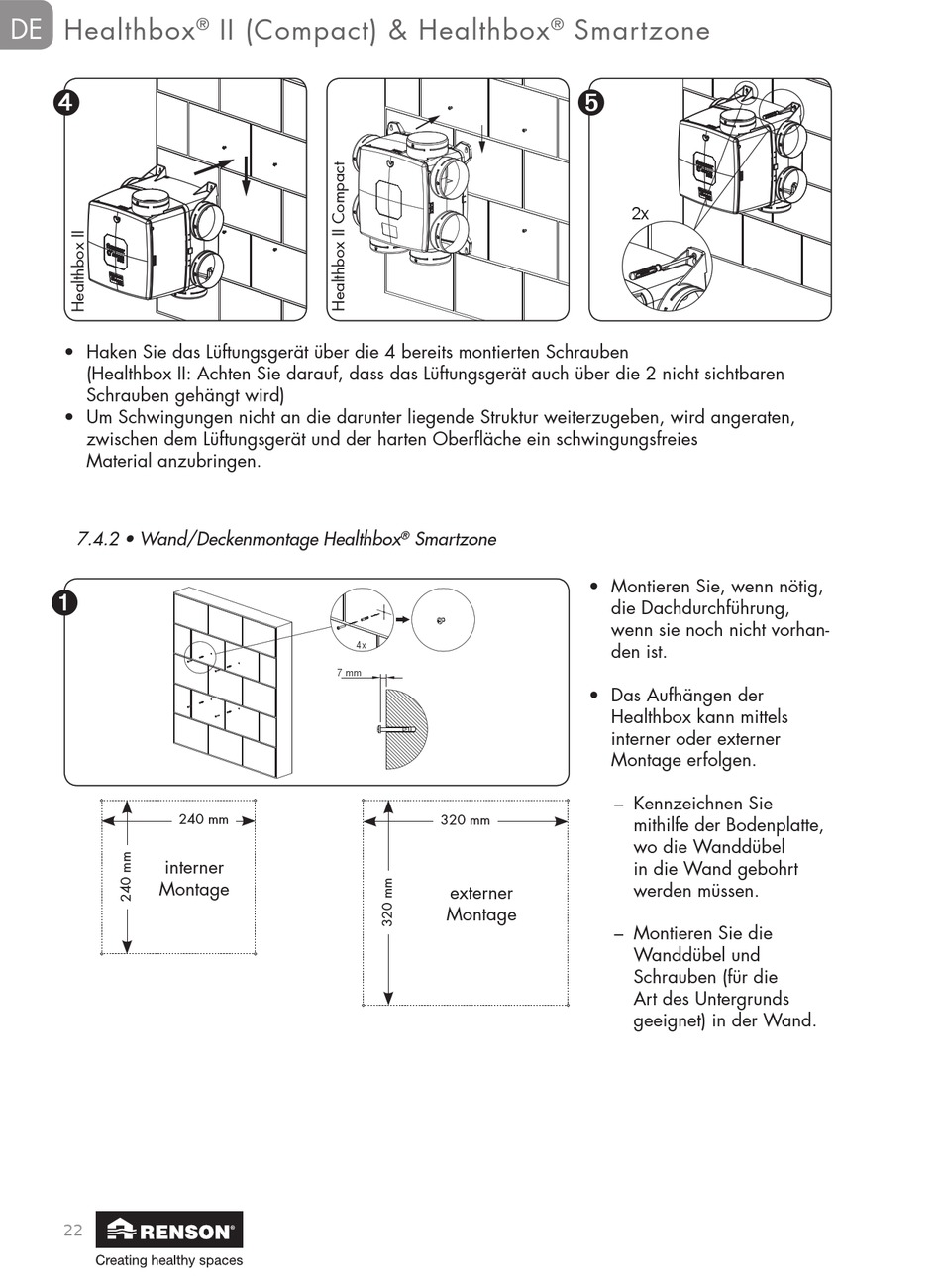

• Haken Sie das Lüftungsgerät über die 4 bereits montierten Schrauben
(Healthbox II: Achten Sie darauf, dass das Lüftungsgerät auch über die 2 nicht sichtbaren
Schrauben gehängt wird)
• Um Schwingungen nicht an die darunter liegende Struktur weiterzugeben, wird angeraten,
zwischen dem Lüftungsgerät und der harten Oberfläche ein schwingungsfreies
Material anzubringen.
7.4.2 • Wand/Deckenmontage Healthbox
➊
240 mm
interner
Montage
22
II (Compact) & Healthbox
®
4x
7 mm
foto's)
®
Smartzone
®
320 mm
externer
Montage
Smartzone
➎
2x
• Montieren Sie, wenn nötig,
die Dachdurchführung,
wenn sie noch nicht vorhan-
den ist.
• Das Aufhängen der
Healthbox kann mittels
interner oder externer
Montage erfolgen.
– Kennzeichnen Sie
mithilfe der Bodenplatte,
wo die Wanddübel
in die Wand gebohrt
werden müssen.
– Montieren Sie die
Wanddübel und
Schrauben (für die
Art des Untergrunds
geeignet) in der Wand.
