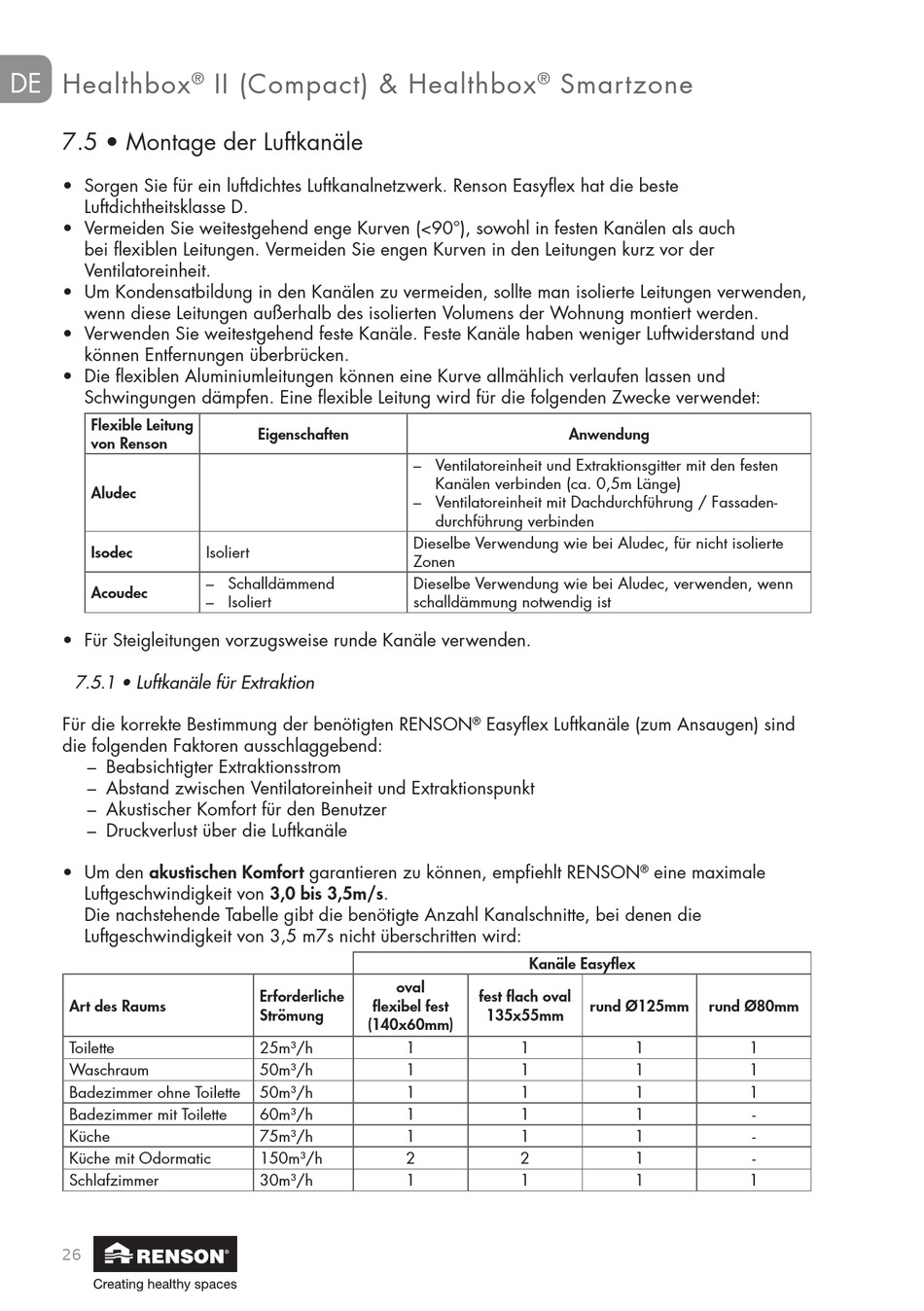

7.5 • Montage der Luftkanäle
• Sorgen Sie für ein luftdichtes Luftkanalnetzwerk. Renson Easyflex hat die beste
Luftdichtheitsklasse D.
• Vermeiden Sie weitestgehend enge Kurven (<90°), sowohl in festen Kanälen als auch
bei flexiblen Leitungen. Vermeiden Sie engen Kurven in den Leitungen kurz vor der
Ventilatoreinheit.
• Um Kondensatbildung in den Kanälen zu vermeiden, sollte man isolierte Leitungen verwenden,
wenn diese Leitungen außerhalb des isolierten Volumens der Wohnung montiert werden.
• Verwenden Sie weitestgehend feste Kanäle. Feste Kanäle haben weniger Luftwiderstand und
können Entfernungen überbrücken.
• Die flexiblen Aluminiumleitungen können eine Kurve allmählich verlaufen lassen und
Schwingungen dämpfen. Eine flexible Leitung wird für die folgenden Zwecke verwendet:
Flexible Leitung
von Renson
Aludec
Isodec
Acoudec
• Für Steigleitungen vorzugsweise runde Kanäle verwenden.
7.5.1 • Luftkanäle für Extraktion
Für die korrekte Bestimmung der benötigten RENSON
die folgenden Faktoren ausschlaggebend:
– Beabsichtigter Extraktionsstrom
– Abstand zwischen Ventilatoreinheit und Extraktionspunkt
– Akustischer Komfort für den Benutzer
– Druckverlust über die Luftkanäle
• Um den akustischen Komfort garantieren zu können, empfiehlt RENSON
Luftgeschwindigkeit von 3,0 bis 3,5m/s.
Die nachstehende Tabelle gibt die benötigte Anzahl Kanalschnitte, bei denen die
Luftgeschwindigkeit von 3,5 m7s nicht überschritten wird:
Art des Raums
Toilette
Waschraum
Badezimmer ohne Toilette
Badezimmer mit Toilette
Küche
Küche mit Odormatic
Schlafzimmer
26
II (Compact) & Healthbox
®
Eigenschaften
Isoliert
– Schalldämmend
– Isoliert
Erforderliche
Strömung
25m³/h
50m³/h
50m³/h
60m³/h
75m³/h
150m³/h
30m³/h
®
– Ventilatoreinheit und Extraktionsgitter mit den festen
Kanälen verbinden (ca. 0,5m Länge)
– Ventilatoreinheit mit Dachdurchführung / Fassaden-
durchführung verbinden
Dieselbe Verwendung wie bei Aludec, für nicht isolierte
Zonen
Dieselbe Verwendung wie bei Aludec, verwenden, wenn
schalldämmung notwendig ist
Easyflex Luftkanäle (zum Ansaugen) sind
®
Kanäle Easyflex
oval
fest flach oval
flexibel fest
135x55mm
(140x60mm)
1
1
1
1
1
1
1
1
1
1
2
2
1
1
Smartzone
Anwendung
eine maximale
®
rund Ø125mm
rund Ø80mm
1
1
1
1
1
1
1
1
1
1
-
-
-
1
