Healthbox

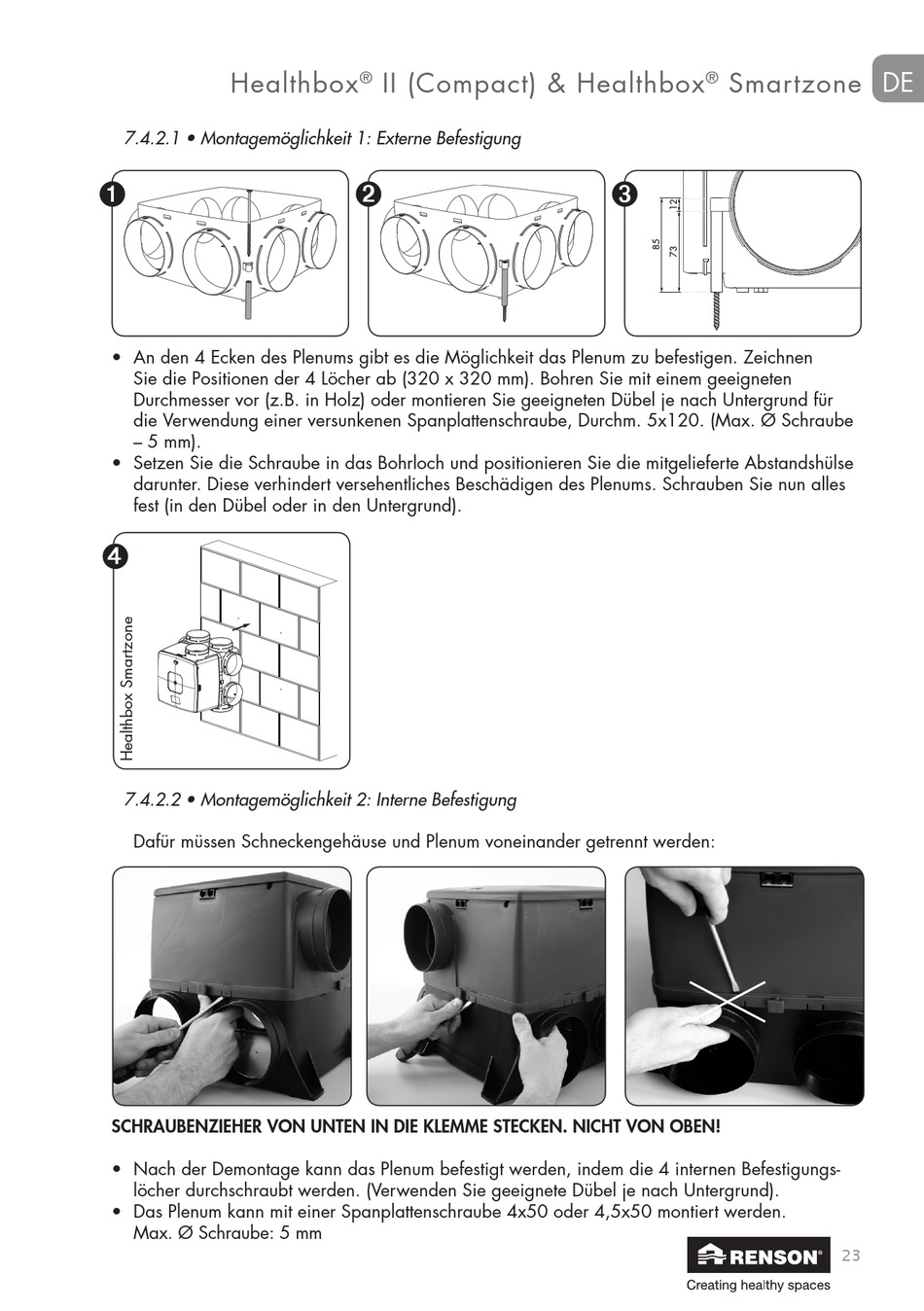

7.4.2.1 • Montagemöglichkeit 1: Externe Befestigung
➊
• An den 4 Ecken des Plenums gibt es die Möglichkeit das Plenum zu befestigen. Zeichnen
Sie die Positionen der 4 Löcher ab (320 x 320 mm). Bohren Sie mit einem geeigneten
Durchmesser vor (z.B. in Holz) oder montieren Sie geeigneten Dübel je nach Untergrund für
die Verwendung einer versunkenen Spanplattenschraube, Durchm. 5x120. (Max. Ø Schraube
– 5 mm).
• Setzen Sie die Schraube in das Bohrloch und positionieren Sie die mitgelieferte Abstandshülse
darunter. Diese verhindert versehentliches Beschädigen des Plenums. Schrauben Sie nun alles
fest (in den Dübel oder in den Untergrund).
➍
7.4.2.2 • Montagemöglichkeit 2: Interne Befestigung
Dafür müssen Schneckengehäuse und Plenum voneinander getrennt werden:
SCHRAUBENZIEHER VON UNTEN IN DIE KLEMME STECKEN. NICHT VON OBEN!
• Nach der Demontage kann das Plenum befestigt werden, indem die 4 internen Befestigungs-
löcher durchschraubt werden. (Verwenden Sie geeignete Dübel je nach Untergrund).
• Das Plenum kann mit einer Spanplattenschraube 4x50 oder 4,5x50 montiert werden.
Max. Ø Schraube: 5 mm
II (Compact) & Healthbox
®
➋
Smartzone
®
➌
de
23
