Levelflex M FMP40
Ersatz eines
Verdrängersystems in einem
existierenden
Verdrängergehäuse
!
Endress+Hauser
Der Levelflex M eignet sich hervorragend als Ersatz eines konventionellen Verdrängerssystems in einem exis-
tierenden Verdrängergehäuse. Über die standardmäßig erhältlichen DIN und ANSI Flansche hinaus bietet
Endress+Hauser zu diesem Zweck auch Flansche passend zu Fischer und Masoneilan Verdrängergehäusen an
(Sonderprodukt). Durch die menügeführte Vorortbedienung beansprucht die Inbetriebnahme des Levelflex M
nur wenige Minuten. Der Austausch kann auch bei Teilbefüllung stattfinden und bedarf keiner Nasskalibra-
tion.
Ihre Vorteile:
• Keine beweglichen Teile, daher wartungsfreier Einsatz.
• Unabhängig von Prozesseinflüssen wie Temperatur, Dichte, Turbulenz und Vibrationen.
• Die Stabsonden sind einfach zu kürzen bzw. zu tauschen. Damit kann die Sonde auch noch vor Ort einfach
angepasst werden.
Projektierungshinweise:
• Verwenden Sie im Normalfall eine Stabsonde. Beim Einbau in ein metallisches Verdrängergehäuse bis
150 mm haben Sie alle Vorteile einer Koaxsonde (siehe Sondenauswahl → ä 6-7).
• Eine Berührung der Sonde mit der Seitenwand muss verhindert werden. Benutzen Sie gegebenenfalls eine
Zentrierscheibe am unteren Ende der Sonde (Sonderprodukt).
• Eine Zentrierscheibe muss möglichst genau an den Innendurchmesser des Verdrängergehäuses angepasst
sein um eine einwandfreie Funktion auch im Bereich des Sondenendes zu gewährleisten.
Zusätzliche Hinweise zur Trennschichtmessung
• Das Rohr darf keine Stufensprünge aufweisen. Verwenden Sie ggf. die Koaxsonde.
• Eine Berührung mit der Wandung muss bei Stabsonden ausgeschlossen werden. Benutzen Sie ggf. eine Zen-
trierscheibe am Ende der Sonde.
Hinweis!
Die Zentrierscheibe muss bei der Trennschichtmessung unbedingt in Kunststoff ausgeführt sein (siehe Zubehör
→ ä 60).

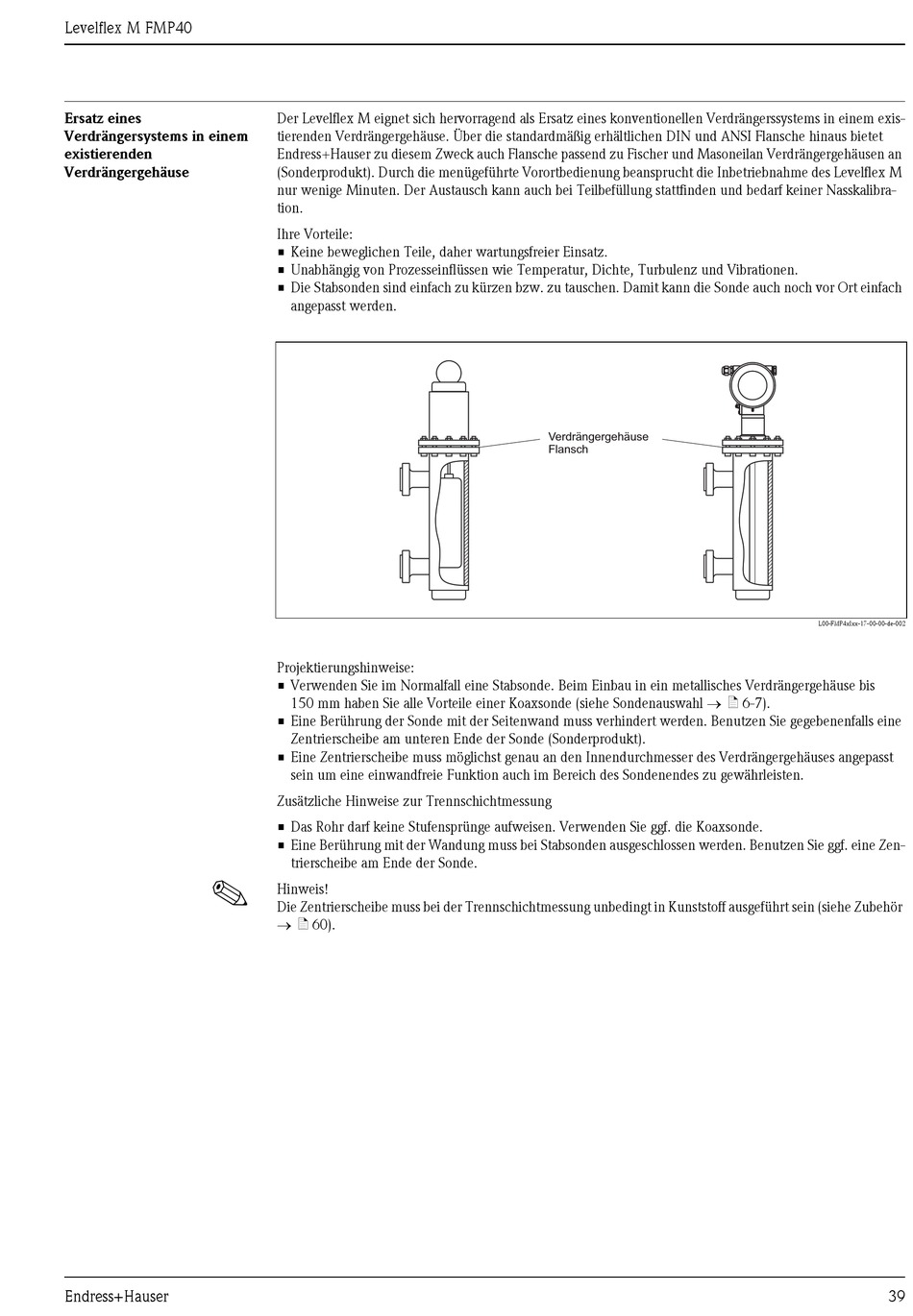

Verdrängergehäuse
Flansch
L00-FMP4xIxx-17-00-00-de-002
39
