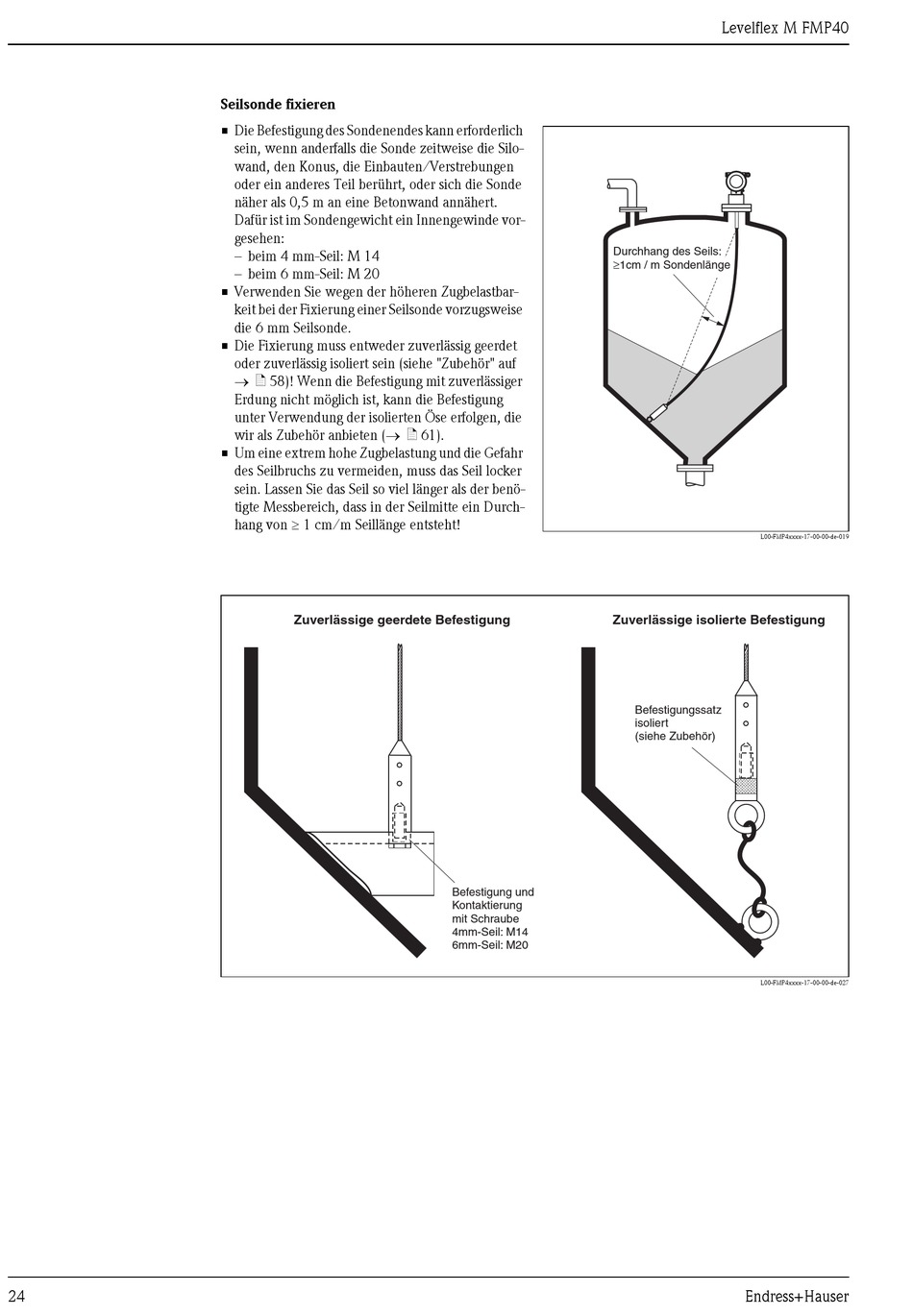

Seilsonde fixieren

• Die Befestigung des Sondenendes kann erforderlich
sein, wenn anderfalls die Sonde zeitweise die Silo-
wand, den Konus, die Einbauten/Verstrebungen
oder ein anderes Teil berührt, oder sich die Sonde
näher als 0,5 m an eine Betonwand annähert.
Dafür ist im Sondengewicht ein Innengewinde vor-
gesehen:
– beim 4 mm-Seil: M 14
– beim 6 mm-Seil: M 20
• Verwenden Sie wegen der höheren Zugbelastbar-
keit bei der Fixierung einer Seilsonde vorzugsweise
die 6 mm Seilsonde.
• Die Fixierung muss entweder zuverlässig geerdet
oder zuverlässig isoliert sein (siehe "Zubehör" auf
→ ä 58)! Wenn die Befestigung mit zuverlässiger
Erdung nicht möglich ist, kann die Befestigung
unter Verwendung der isolierten Öse erfolgen, die
wir als Zubehör anbieten (→ ä 61).
• Um eine extrem hohe Zugbelastung und die Gefahr
des Seilbruchs zu vermeiden, muss das Seil locker
sein. Lassen Sie das Seil so viel länger als der benö-
tigte Messbereich, dass in der Seilmitte ein Durch-
hang von ≥ 1 cm/m Seillänge entsteht!
Zuverlässige geerdete Befestigung
Durchhang des Seils:
≥
1cm / m Sondenlänge
Zuverlässige isolierte Befestigung
Befestigung und
Kontaktierung
mit Schraube
4mm-Seil: M14
6mm-Seil: M20
Levelflex M FMP40
L00-FMP4xxxx-17-00-00-de-019
Befestigungssatz
isoliert
(siehe Zubehör)
L00-FMP4xxxx-17-00-00-de-027
