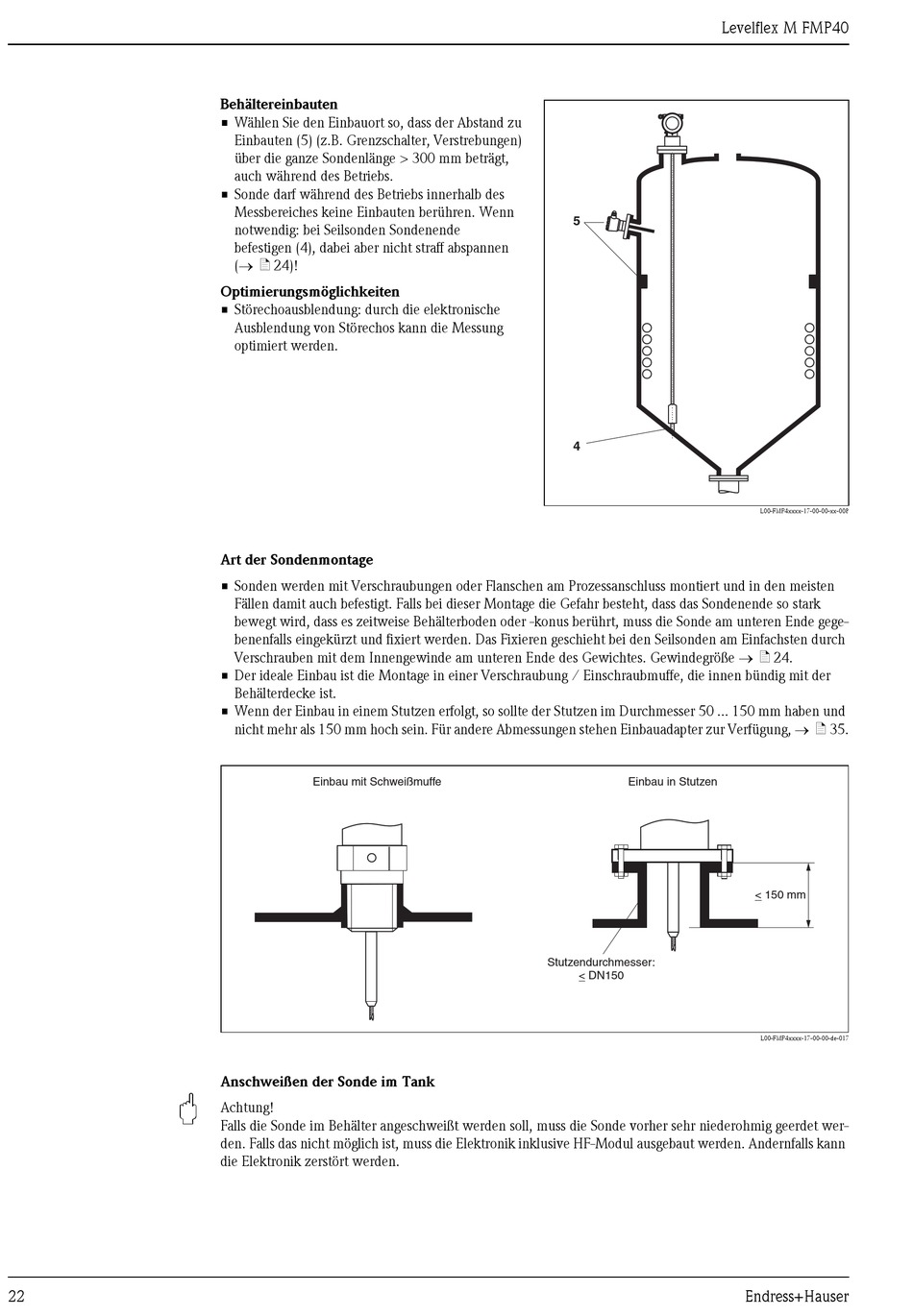

Behältereinbauten
• Wählen Sie den Einbauort so, dass der Abstand zu
Einbauten (5) (z.B. Grenzschalter, Verstrebungen)
über die ganze Sondenlänge > 300 mm beträgt,
auch während des Betriebs.
• Sonde darf während des Betriebs innerhalb des
Messbereiches keine Einbauten berühren. Wenn
notwendig: bei Seilsonden Sondenende
befestigen (4), dabei aber nicht straff abspannen
(→ ä 24)!
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektronische
Ausblendung von Störechos kann die Messung
optimiert werden.
Art der Sondenmontage
• Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den meisten
Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark
bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gege-
benenfalls eingekürzt und fixiert werden. Das Fixieren geschieht bei den Seilsonden am Einfachsten durch
Verschrauben mit dem Innengewinde am unteren Ende des Gewichtes. Gewindegröße → ä 24.
• Der ideale Einbau ist die Montage in einer Verschraubung / Einschraubmuffe, die innen bündig mit der
Behälterdecke ist.
• Wenn der Einbau in einem Stutzen erfolgt, so sollte der Stutzen im Durchmesser 50 ... 150 mm haben und
nicht mehr als 150 mm hoch sein. Für andere Abmessungen stehen Einbauadapter zur Verfügung, → ä 35.
Einbau mit Schweißmuffe
Anschweißen der Sonde im Tank
Achtung!
Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig geerdet wer-
den. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut werden. Andernfalls kann
die Elektronik zerstört werden.
5
4
Einbau in Stutzen
Stutzendurchmesser:
< DN150
Levelflex M FMP40
L00-FMP4xxxx-17-00-00-xx-008
< 150 mm
L00-FMP4xxxx-17-00-00-de-017
