Levelflex M FMP40

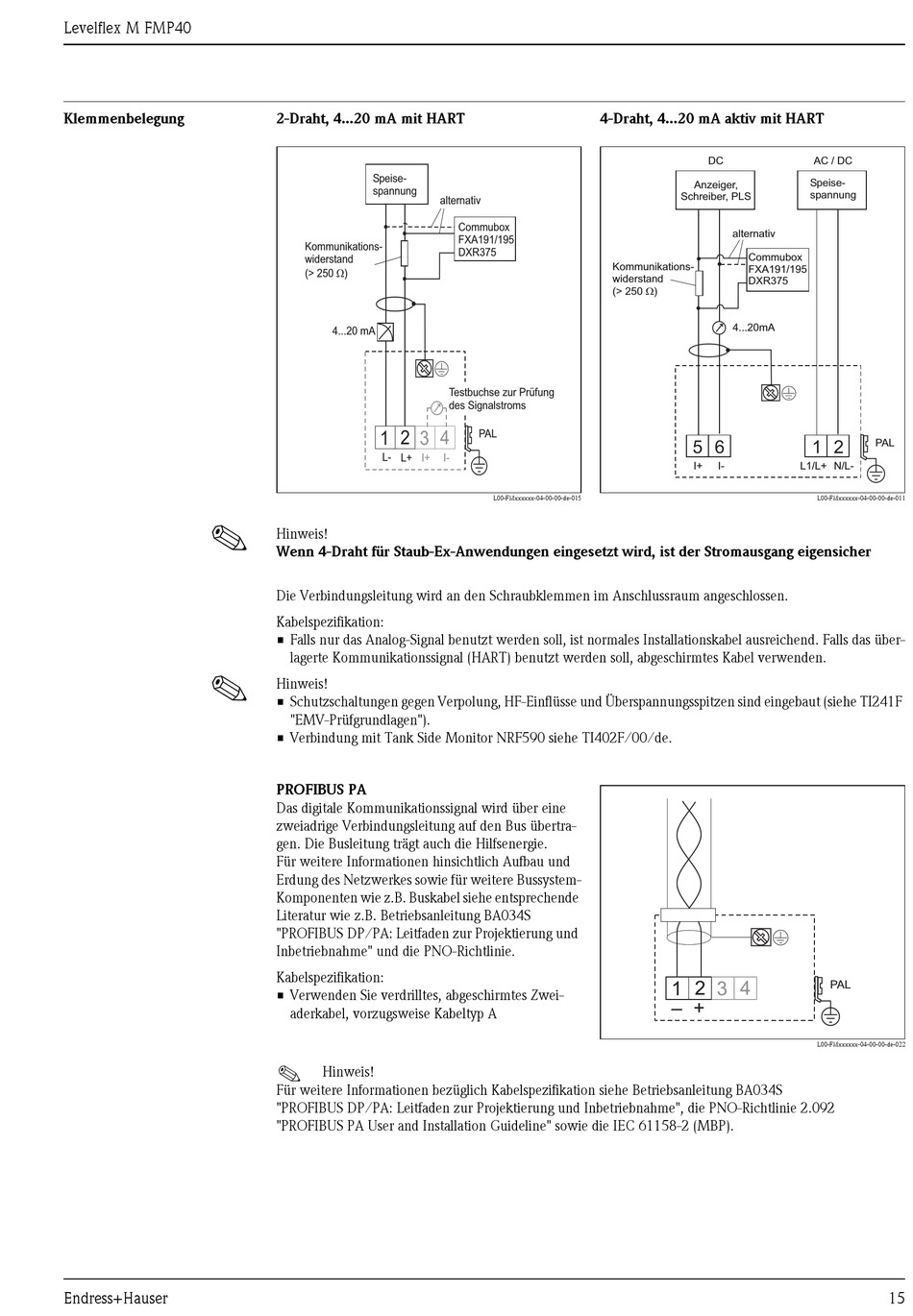

Klemmenbelegung

!
!
Endress+Hauser
2-Draht, 4...20 mA mit HART
Speise-
spannung
alternativ
Kommunikations-
widerstand
(> 250 ) W
4...20 mA
1 2 3 4
L- L+
I+ I-
Hinweis!
Wenn 4-Draht für Staub-Ex-Anwendungen eingesetzt wird, ist der Stromausgang eigensicher
Die Verbindungsleitung wird an den Schraubklemmen im Anschlussraum angeschlossen.
Kabelspezifikation:
• Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausreichend. Falls das über-
lagerte Kommunikationssignal (HART) benutzt werden soll, abgeschirmtes Kabel verwenden.
Hinweis!
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind eingebaut (siehe TI241F
"EMV-Prüfgrundlagen").
• Verbindung mit Tank Side Monitor NRF590 siehe TI402F/00/de.
PROFIBUS PA
Das digitale Kommunikationssignal wird über eine
zweiadrige Verbindungsleitung auf den Bus übertra-
gen. Die Busleitung trägt auch die Hilfsenergie.
Für weitere Informationen hinsichtlich Aufbau und
Erdung des Netzwerkes sowie für weitere Bussystem-
Komponenten wie z.B. Buskabel siehe entsprechende
Literatur wie z.B. Betriebsanleitung BA034S
"PROFIBUS DP/PA: Leitfaden zur Projektierung und
Inbetriebnahme" und die PNO-Richtlinie.
Kabelspezifikation:
• Verwenden Sie verdrilltes, abgeschirmtes Zwei-
aderkabel, vorzugsweise Kabeltyp A
!
Hinweis!
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA034S
"PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092
"PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP).
4-Draht, 4...20 mA aktiv mit HART
Commubox
FXA191/195
DXR375
Kommunikations-
widerstand
(> 250 )
Testbuchse zur Prüfung
des Signalstroms
PAL
L00-FMxxxxxx-04-00-00-de-015
DC AC / DC
Speise-
Anzeiger,
spannung
Schreiber, PLS
alternativ
Commubox
FXA191/195
DXR375
W
4...20mA
5 6 1 2
I+ I- L1/L+ N/L-
L00-FMxxxxxx-04-00-00-de-011
1 2 3 4
– +
L00-FMxxxxxx-04-00-00-de-022
PAL
PAL
