Levelflex M FMP40

Prozesstemperaturbereich

!

Prozessdruckgrenze

!
Prozessberührende
Werkstoffe
Endress+Hauser

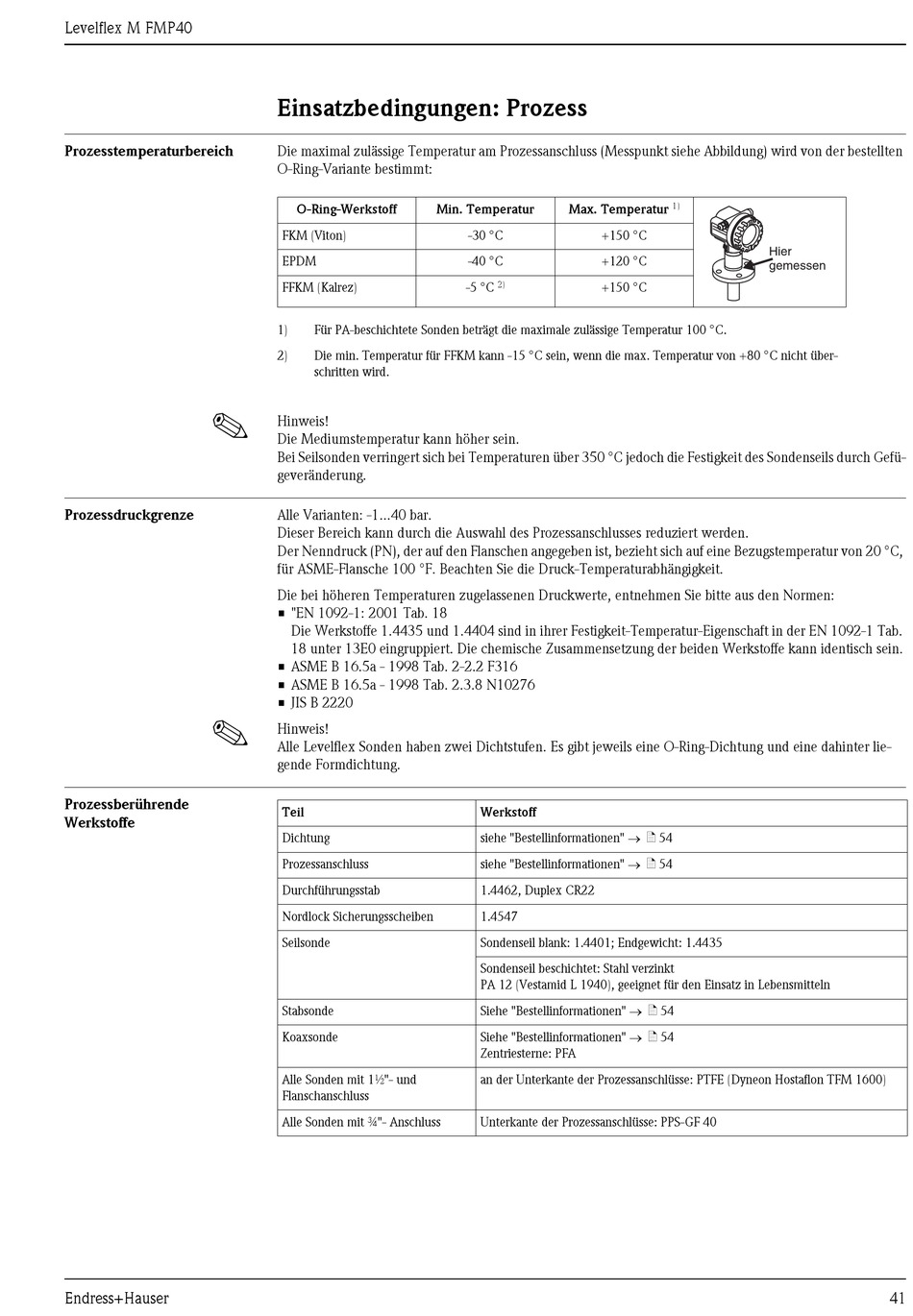

Einsatzbedingungen: Prozess

Die maximal zulässige Temperatur am Prozessanschluss (Messpunkt siehe Abbildung) wird von der bestellten
O-Ring-Variante bestimmt:
O-Ring-Werkstoff Min. Temperatur
FKM (Viton)
EPDM
FFKM (Kalrez)
1) Für PA-beschichtete Sonden beträgt die maximale zulässige Temperatur 100 °C.
2) Die min. Temperatur für FFKM kann -15 °C sein, wenn die max. Temperatur von +80 °C nicht über-
schritten wird.
Hinweis!
Die Mediumstemperatur kann höher sein.
Bei Seilsonden verringert sich bei Temperaturen über 350 °C jedoch die Festigkeit des Sondenseils durch Gefü-
geveränderung.
Alle Varianten: -1...40 bar.
Dieser Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C,
für ASME-Flansche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• "EN 1092-1: 2001 Tab. 18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 Tab.
18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Hinweis!
Alle Levelflex Sonden haben zwei Dichtstufen. Es gibt jeweils eine O-Ring-Dichtung und eine dahinter lie-
gende Formdichtung.
Teil
Dichtung
Prozessanschluss
Durchführungsstab
Nordlock Sicherungsscheiben
Seilsonde
Stabsonde
Koaxsonde
Alle Sonden mit 1½"- und
Flanschanschluss
Alle Sonden mit ¾"- Anschluss
Max. Temperatur
-30 °C +150 °C
-40 °C +120 °C
2)
-5 °C +150 °C
Werkstoff
siehe "Bestellinformationen" → ä 54
siehe "Bestellinformationen" → ä 54
1.4462, Duplex CR22
1.4547
Sondenseil blank: 1.4401; Endgewicht: 1.4435
Sondenseil beschichtet: Stahl verzinkt
PA 12 (Vestamid L 1940), geeignet für den Einsatz in Lebensmitteln
Siehe "Bestellinformationen" → ä 54
Siehe "Bestellinformationen" → ä 54
Zentriesterne: PFA
an der Unterkante der Prozessanschlüsse: PTFE (Dyneon Hostaflon TFM 1600)
Unterkante der Prozessanschlüsse: PPS-GF 40
1)
Hier
gemessen
