Ausprägung "2":
Distanzstück
Referenzpunkt
der Messung
M5x0,8
Seilsonde
Seil:
Ø 4 mm
oder
Ø 6 mm
oder
Ø 8 mm, PA-beschichtet
Ø 22 (bei 4 mm Seil)
Ø 30 (bei 6 mm Seil)
44

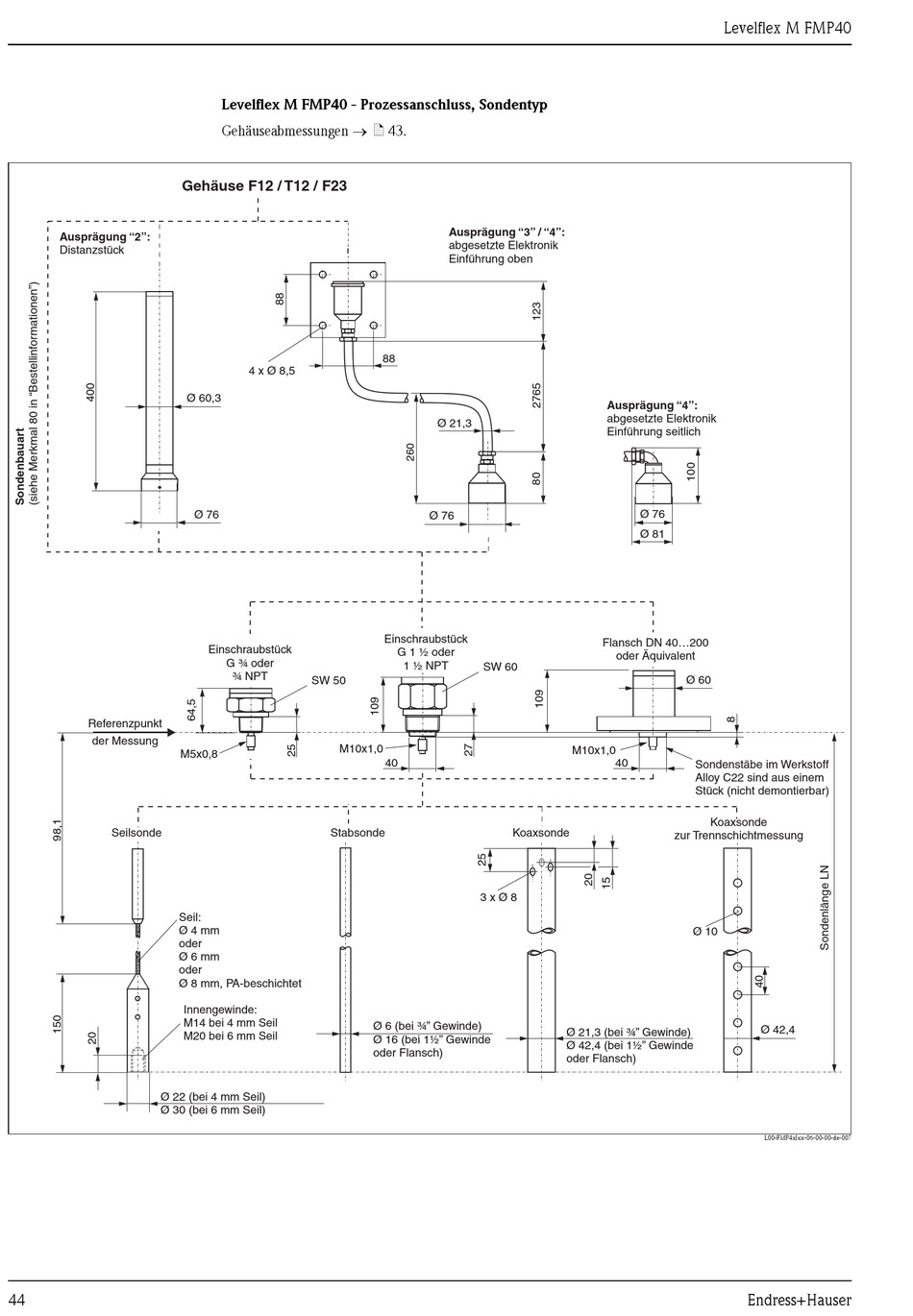

Levelflex M FMP40 - Prozessanschluss, Sondentyp
Gehäuseabmessungen → ä 43.
Gehäuse F12 / T12 / F23
4 x Ø 8,5
Ø 60,3
Ø 76
Einschraubstück
G ¾ oder
¾ NPT
SW 50
M10x1,0
Stabsonde
Innengewinde:
M14 bei 4 mm Seil
M20 bei 6 mm Seil
Ausprägung "3" / "4":
abgesetzte Elektronik
Einführung oben
88
Ø 21,3
Ø 76
Einschraubstück
G 1 ½ oder
1 ½ NPT
SW 60
40
Koaxsonde
3 x Ø 8
Ø 6 (bei ¾" Gewinde)
Ø 16 (bei 1½" Gewinde
oder Flansch)
Levelflex M FMP40
Ausprägung "4":
abgesetzte Elektronik
Einführung seitlich
Ø 76
Ø 81
Flansch DN 40...200
oder Äquivalent
Ø 60
M10x1,0
40
Sondenstäbe im Werkstoff
Alloy C22 sind aus einem
Stück (nicht demontierbar)
Koaxsonde
zur Trennschichtmessung
Ø 10
Ø 21,3 (bei ¾" Gewinde)
Ø 42,4 (bei 1½" Gewinde
oder Flansch)
Ø 42,4
L00-FMP4xIxx-06-00-00-de-007
