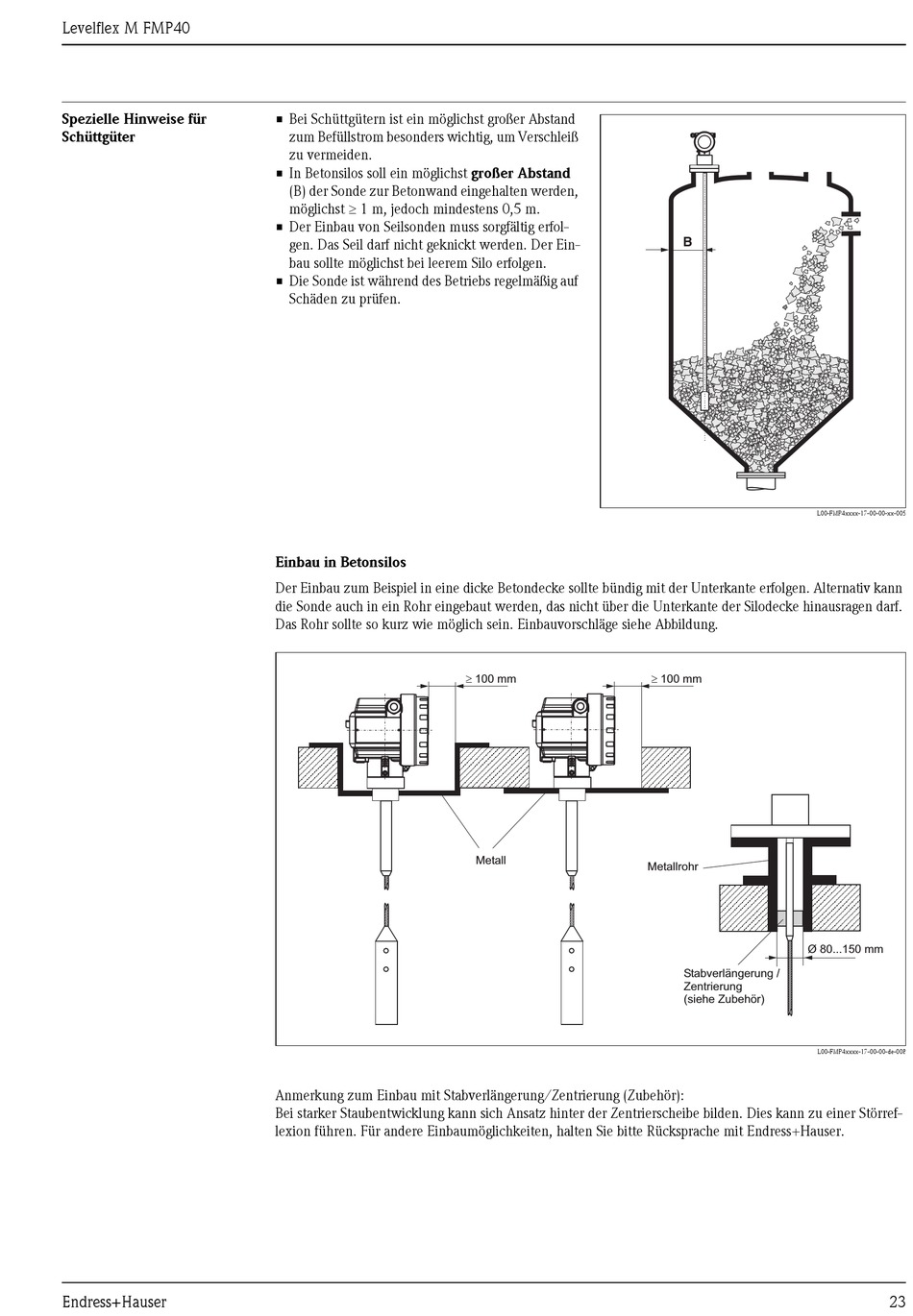

Spezielle Hinweise Für Schüttgüter - Endress+Hauser Levelflex M FMP40 Technische Information

Levelflex M FMP40
Spezielle Hinweise für
Schüttgüter
Endress+Hauser
• Bei Schüttgütern ist ein möglichst großer Abstand
zum Befüllstrom besonders wichtig, um Verschleiß
zu vermeiden.
• In Betonsilos soll ein möglichst großer Abstand
(B) der Sonde zur Betonwand eingehalten werden,
möglichst ≥ 1 m, jedoch mindestens 0,5 m.
• Der Einbau von Seilsonden muss sorgfältig erfol-
gen. Das Seil darf nicht geknickt werden. Der Ein-
bau sollte möglichst bei leerem Silo erfolgen.
• Die Sonde ist während des Betriebs regelmäßig auf
Schäden zu prüfen.
Einbau in Betonsilos
Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen. Alternativ kann
die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante der Silodecke hinausragen darf.
Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge siehe Abbildung.
Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör):
Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störref-
lexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser.
³ 100 mm
Metall
B
L00-FMP4xxxx-17-00-00-xx-005
³ 100 mm
Metallrohr
Ø 80...150 mm
Stabverlängerung /
Zentrierung
(siehe Zubehör)
L00-FMP4xxxx-17-00-00-de-008
23
