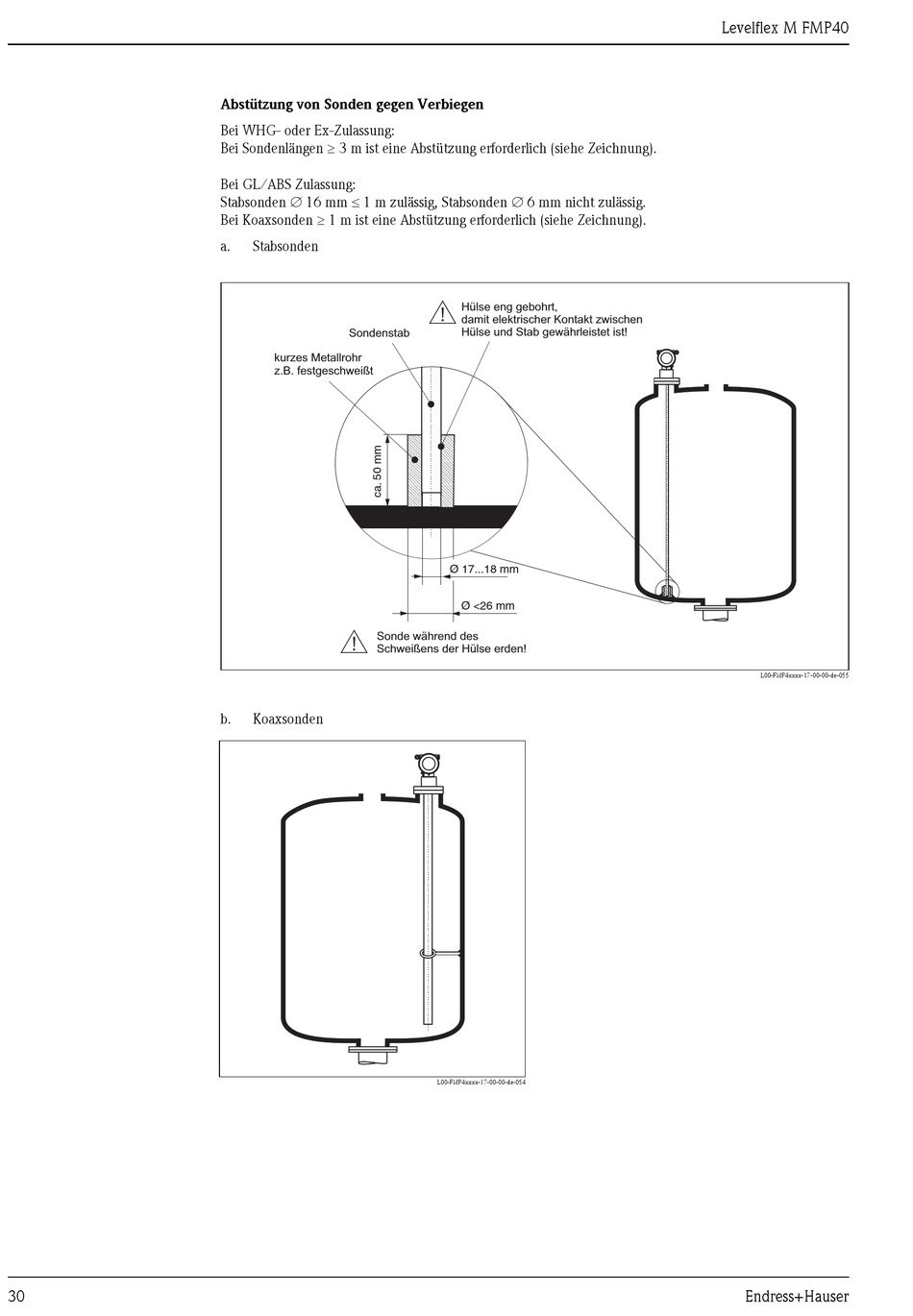

Abstützung von Sonden gegen Verbiegen
Bei WHG- oder Ex-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
Bei GL/ABS Zulassung:
Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig.
Bei Koaxsonden ≥ 1 m ist eine Abstützung erforderlich (siehe Zeichnung).
a. Stabsonden
Sondenstab
kurzes Metallrohr
z.B. festgeschweißt
#
Sonde während des
Schweißens der Hülse erden!
b. Koaxsonden
#
Hülse eng gebohrt,
damit elektrischer Kontakt zwischen
Hülse und Stab gewährleistet ist!
Ø 17...18 mm
Ø <26 mm
