TwinFresh Style (mini) (Frost) (M)
MONTAGE UND BETRIEBSVORBEREITUNG
LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES
GERÄTS AUFMERKSAM DURCH!
DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON
GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION
BEEINTRÄCHTIGT.

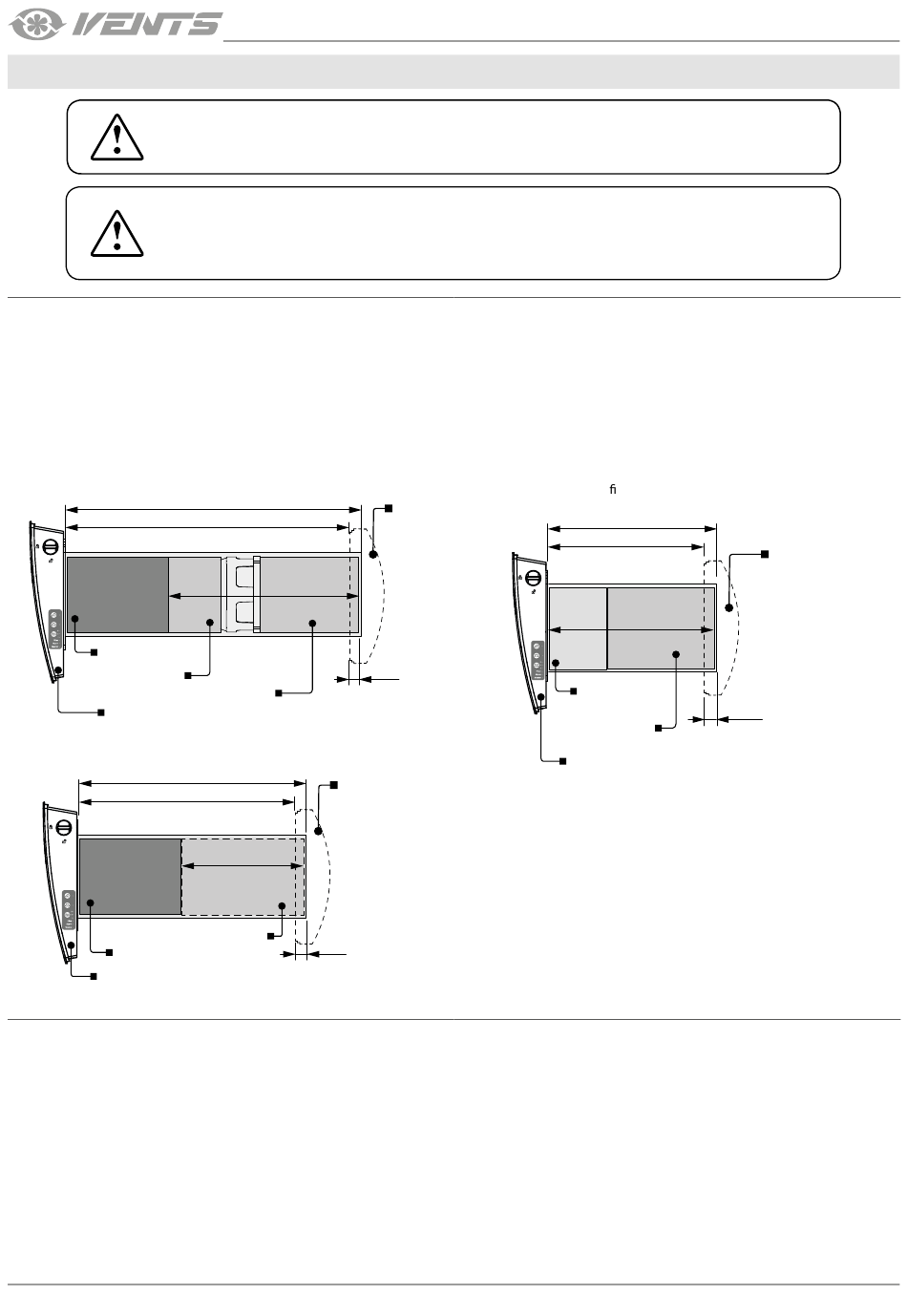

Die nachstehende Abbildung zeigt eine schematische Darstellung der Innenelemente der Lüftungsanlage entsprechend der Wanddicke.
Die Möglichkeit, die Lüftungsanlage in der Wand zu montieren, hängt von der Länge der Innenelemente und dem erforderlichen Überstand
A ab.
Die Länge der Innenelemente, der Durchmesser der erforderlichen Bohrung und die Mindestwanddicke, in die die Lüftungsanlage bei
Verwendung verschiedener Außenlüftungshauben eingebaut werden kann, sind in der folgenden Tabelle angegeben.
Anordnung der Einheiten der Lüftungsanlage in der Wand
TwinFresh Style
TwinFresh Style mit einer minimalen Wandstärke
(ohne Fein lterhalter und Schalldämmmatte)
Länge des Lüftungsrohres
Außenhaube
Wanddicke
Länge des Lüftungsrohres
Wanddicke
Außenhaube
370 mm
310 mm
Schalldämmmatte
A
Ventilatoreinheit
Ventilatoreinheit
Wärmetauschereinheit
A
Innenelement
Wärmetau-
schereinheit
TwinFresh Style mini
Innenelement
Länge des Lüftungsrohres
Außenhaube
Wanddicke
165 mm
Patrone
A
Schalldämmmatte
Innenelement
Wenn die Wandstärke geringer ist als bei der Anordnung der Einheiten in der Wand, können Sie den Feinfilterhalter lösen und die
Lüftungsanlage ohne sie und ohne Schallschutzmaterial montieren, wie in der Abbildung oben gezeigt.
Bei dieser Montagevariante kann die Rückgewinnungseffizienz abnehmen und das Eindringen von Straßenlärm in den Raum zunehmen.
Außerdem erhöht sich dadurch der Geräuschpegel der Lüftungsanlage selbst.
