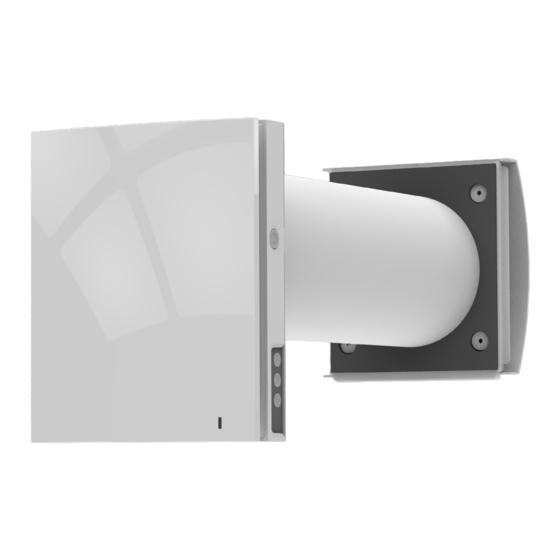

- Seite 1 BETRIEBSANLEITUNG TwinFresh Expert RA1-50 TwinFresh Expert Duo RA1-30 Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
TwinFresh Expert (Duo) RA1 INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................9 Netzanschluss und Steuerung .............................. 12 Wartungshinweise ..................................17 Störungsbehebung ..................................19 Lagerungs- und Transportvorschriften .......................... -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. • Die Warnungen in der Betriebsanleitung sind ernst zu nehmen, da diese wesentliche Sicherheitshinweise enthalten. - Seite 4 TwinFresh Expert (Duo) RA1 • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist • Das Gerät darf nicht von das Gerät vom Stromnetz zu Kindern betrieben werden.
-
Seite 5: Verwendungszweck
Die Lüftungsanlage ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemischen Dämpfe, klebrigen Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger, usw. enthalten. LIEFERUMFANG Name TwinFresh Expert RA1 TwinFresh Expert Duo RA1 Innenelement 1 St. 1 St. -
Seite 6: Technische Daten
Die Lüftungsanlage ist in geschlossenen Räumen bei den folgenden Bedingungen verwendet: • für TwinFresh Expert RA1: Außenlufttemperatur von -15 °C (5 °F) bis +40 °C (104 °F) und relative Luftfeuchte bis 50 % • für TwinFresh Expert Duo RA1: Außenlufttemperatur von -15 ˚C (5 °F) bis +40 ˚C (104 °F) und relative Luftfeuchte bis 65 % Die Lüftungsanlage gehört zu den elektrischen Lüftungsanlagen der Klasse II. -
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Außenabdeckung, einer Patrone, einem Lüftungsrohr und einer Außen-Lüftungshaube. Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus Ventilatoren, einem Wärmetauscher und zwei Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmetauscher und den Ventilator verhindern. Das Innenelement ist mit Verschlussklappen ausgestattet. -
Seite 8: Betriebsarten Der Lüftungsanlage
TwinFresh Expert (Duo) RA1 FUNKTIONSWEISE DER VERSCHLUSSKLAPPEN BEI TWINFRESH ExPERT RA1 Das Innenelement ist mit Verschlussklappen ausgestattet. Bei Betrieb der Lüftungsanlage sind die Verschlussklappen geöffnet und die Luft strömt über die Lüftungsanlage. Die Verschlussklappen schließen innerhalb von 2 Minuten nach Abschaltung der Lüftungsanlage. -
Seite 9: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Bereiten Sie eine Kernlochbohrung in der Außenwand vor. Die Größe der Wandöffnung ist unten abgebildet. Beim Anfertigen der Kernlochbohrung gleich Vorbereitungen zur Verlegung des Stromkabels und anderer erforderlicher Kabel treffen. - Seite 10 TwinFresh Expert (Duo) RA1 3. Befestigen Sie die gelieferte Montageschablone an der Innenwand mit Klebeband. Die große Öffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen. Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
- Seite 11 8. Setzen Sie den Vorderteil des Innenelements ein. Es ist darauf zu achten, dass die Stange des thermischen Stellantriebs sich in der untersten Position befindet, siehe S. 10, P. 4. TwinFresh Expert RA1 TwinFresh Expert Duo RA1 9. Setzen Sie die Luftstromtrennteile von außen in das Lüftungsrohr 9.
-
Seite 12: Netzanschluss Und Steuerung
TwinFresh Expert (Duo) RA1 NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. Der Ventilator ist für den Anschluss an ein Wechselstromnetz mit einer Spannung von АС 100-240V 50/60 Hz bestimmt. Die Lüftungsanlage über einen externen, in die Hausverkabelung integrierten Leitungsschutzschalter mit elektromagnetischem Auslöser an das Stromnetz anschließen. -
Seite 13: Reihenschaltung Der Lüftungsanlagen
REIHENSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang Stromeingang АС 100-240V 50/60 Hz +12V +12V +12V АС 100-240V 50/60 Hz Zur nächsten Anlage PARALLELSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang +12V +12V +12V АС 100-240V 50/60 Hz Zur nächsten Zur nächsten Anlage... -
Seite 14: Steuerung Der Lüftungsanlage
In dieser Position des Schalters kann die Lüftungsanlage mit der Taste auf der Seite des Bedienfeldes nicht ausgeschaltet werden. TwinFresh Expert Duo RA1 TwinFresh Expert RA1 Luftstromrichtung des Ventilators Einstellung des Boost-Modus Für eine kontrollierte Raumlüftung sind die Lüftungsanlagen paarweise Bei Auslösen des Feuchtigkeitssensors oder des externen Relais-Sensors... - Seite 15 Die leuchtende Alarmanzeige an der Master-Anlage weist auf eine Störung der Lüftungsanlagen hin. Die blinkende Anzeige weist auf die Abschaltung einer bestimmten Lüftungsanlage hin. Bei Notabschaltung der TwinFresh Expert RA1-Anlage blinkt die Alarmanzeige der fehlerhaften Anlage. Alle anderen verbundenen Alarm TwinFresh Expert RA1-Anlagen werden ebenfalls abgeschaltet.
- Seite 16 TwinFresh Expert (Duo) RA1 BLOCKIEREN DES LUFTSTROMS FÜR TWINFRESH ExPERT RA1 Vorsichtig auf die Abdeckung drücken, um das Lüftungsrohr vollständig zu schließen. Der Ventilator der Lüftungsanlage schaltet automatisch ab. Dabei ändert sich die Funktionalität der Lüftungsanlage nicht. Zur Öffnung des Lüftungsrohres ziehen Sie die Abdeckung an den dafür konstruierten Ausschnitten heraus.
-
Seite 17: Wartungshinweise
Sie die Außenabdeckung. Die Filter für die Reinigung herausnehmen. Bauen Sie die Teile in umgekehrter Reihenfolge wieder zusammen. TwinFresh Expert RA1 1. Drücken Sie die Seitenverschlüsse am Innenelement, um den Vorderteil zu trennen. Bei der Montage der Außenabdeckung ist darauf zu achten, dass die Stange des Antriebs der Verschlussklappen in der untersten Position befindet. - Seite 18 3. Die Patrone an der Schnur aus dem Lüftungsrohr herausziehen. Reinigen Sie die Filter nach Bedarf, aber mindestens 3–4-mal im Jahr. TwinFresh Expert RA1 TwinFresh Expert Duo RA1 4. Waschen Sie die Filter und lassen sie vollständig trocknen. Setzen Sie die trockenen Filter wieder ein.
-
Seite 19: Störungsbehebung
STÖRUNGSBEHEBUNG STÖRUNGEN UND STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Die Lüftungsanlage ausschalten. Beseitigen Sie Anschalten der Anlage nicht. Blockierter Motor, verschmutzte die Ursache für die Blockierung des Ventilators. Flügelradschaufeln Reinigen Sie die Laufradschaufeln. -
Seite 20: Herstellergarantie
TwinFresh Expert (Duo) RA1 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 21 www.ventilation-system.com...
- Seite 22 TwinFresh Expert (Duo) RA1 www.ventilation-system.com...
-
Seite 23: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung Modell TwinFresh Expert _____________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät TwinFresh Expert... - Seite 24 V139DE-05...
