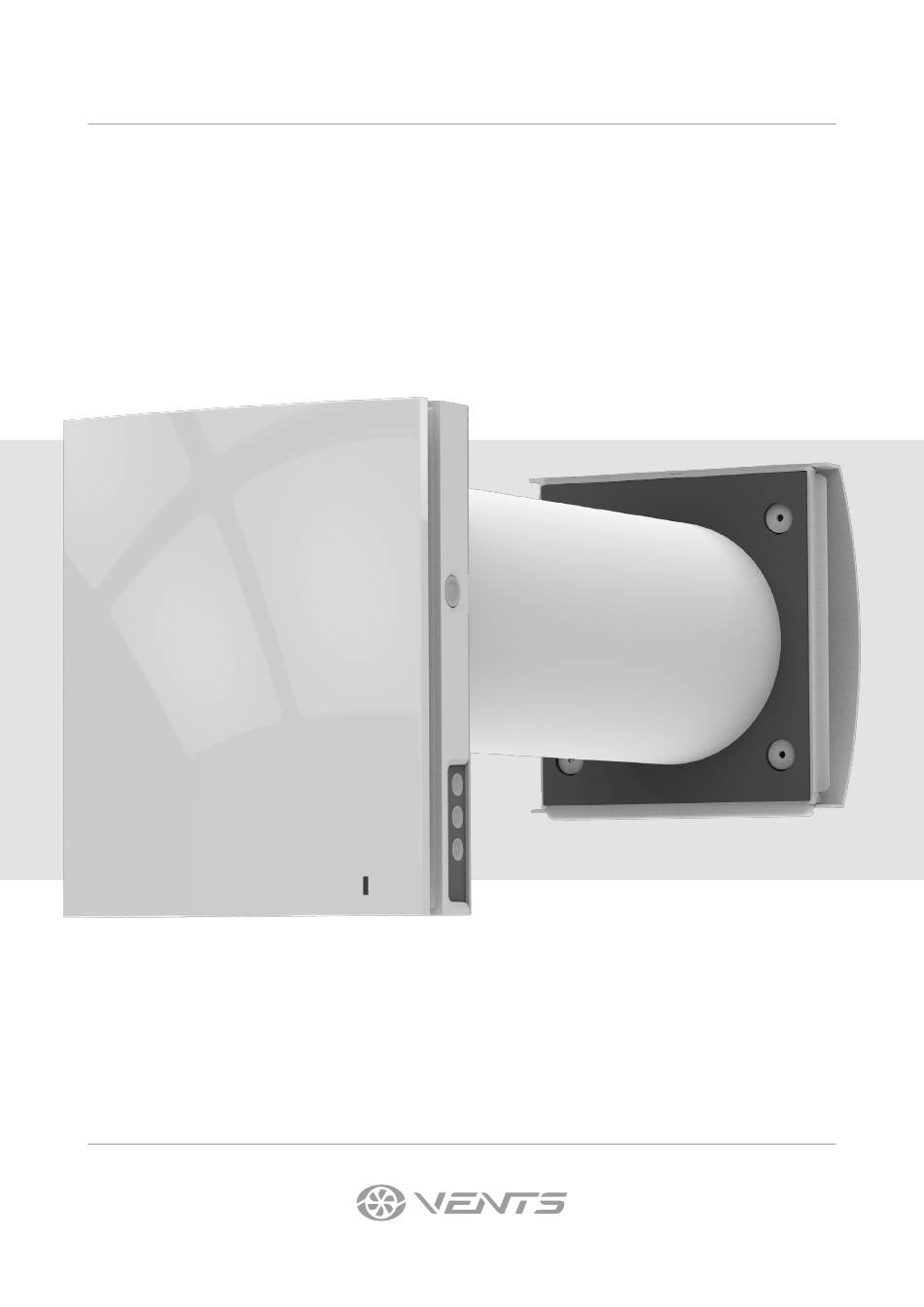

- Seite 1 BETRIEBSANLEITUNG TwinFresh Expert RA1-50 TwinFresh Expert RM1-50 TwinFresh Expert Duo RA1-30 Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
TwinFresh Expert (Duo) RA/M1 INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................8 Netzanschluss ....................................11 Wartungshinweise ..................................16 Störungsbehebung ..................................18 Lagerungs- und Transportvorschriften .......................... - Seite 3 Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin oder Insektizide enthält, ausgelegt. Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten. Setzen Sie sich bitte nicht auf das Gerät und lassen Sie keine Gegenstände darauf liegen. Die in dieser Betriebsanleitung angegebenen Informationen gelten zum Zeitpunkt der Abfassung des Dokuments als richtig.
-
Seite 4: Verwendungszweck
TwinFresh Expert (Duo) RA/M1 VERWENDUNGSZWECK Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Wärmetauscher zur Frischluft-Erwärmung durch die vorher entzogene Abluftwärme ausgestattet. Die Lüftungsanlage ist für den Einbau in eine Kernlochbohrung durch die Außenwand des Gebäudes konstruiert. Die Lüftungsanlage ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. -
Seite 5: Technische Daten
TECHNISCHE DATEN Die Temperatur im Raum, in dem das Innenelement der Lüftungsanlage montiert ist, muss im Bereich von +1 ˚C bis +40 ˚C und die relative Luftfeuchtigkeit von maximal 80 % (ohne Feuchtigkeitskondensation) liegen. Wenn die Bedingungen für die Verwendung der Lüftungsanlage die angegebenen Grenzwerte überschreiten, schalten Sie die Lüftungsanlage aus. -
Seite 6: Bauart Und Funktionsweise
TwinFresh Expert (Duo) RA/M1 BAUART UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Außenabdeckung, einer Patrone, einem Lüftungsrohr und einer Außen-Lüftungshaube. Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus Ventilatoren, einem Wärmetauscher und zwei Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmetauscher und den Ventilator verhindern. - Seite 7 FUNKTIONSWEISE DER VERSCHLUSSKLAPPEN BEI TWINFRESH ExPERT RA1 Das Innenelement ist mit Verschlussklappen ausgestattet. Bei Betrieb der Lüftungsanlage sind die Verschlussklappen geöffnet und die Luft strömt über die Lüftungsanlage. Die Verschlussklappen schließen innerhalb von 2 Minuten nach Abschaltung der Lüftungsanlage. Warnung! Wenn die Lüftungsanlage mit Strom versorgt wird, wenn der Vorderteil des Innenelements entfernt ist, wird keine Spannung an den Stellantrieb angelegt und die Stange wird nicht angehoben, um Beschädigungen der Stange zu vermeiden.
-
Seite 8: Montage Und Betriebsvorbereitung
TwinFresh Expert (Duo) RA/M1 MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Bereiten Sie eine Kernlochbohrung in der Außenwand vor. Die Größe der Wandöffnung ist unten abgebildet. Beim Anfertigen der Kernlochbohrung gleich Vorbereitungen zur Verlegung des Stromkabels und anderer erforderlicher Kabel treffen. - Seite 9 3. Befestigen Sie die gelieferte Montageschablone an der Innenwand mit Klebeband. Die große Öffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen. Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe. Führen Sie das Stromkabel der Lüftungsanlage aus der Wand über die markierte Öffnung auf der Schablone durch.
- Seite 10 TwinFresh Expert (Duo) RA/M1 7. Setzen Sie die Patrone in das Lüftungsrohr ein, wie unten abgebildet. Bei der Montage darauf achten, dass der Pfeil nach oben zeigt. Dann das Stromkabel fixieren und den Anschlussstecker an die Steuerungsplatine anschließen. Der Pfeil muss nach oben zeigen.
-
Seite 11: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. Der Ventilator ist für den Anschluss an ein Wechselstromnetz mit einer Spannung von AC 100-240V 50/60 Hz bestimmt. Die Lüftungsanlage über einen externen, in die Hausverkabelung integrierten Leitungsschutzschalter mit elektromagnetischem Auslöser an das Stromnetz anschließen. - Seite 12 TwinFresh Expert (Duo) RA/M1 REIHENSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang Stromeingang АС 100-240V 50/60 Hz +12V +12V +12V АС 100-240V 50/60 Hz Zur nächsten Anlage PARALLELSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang +12V +12V +12V АС...
- Seite 13 POSITIONEN DER DIP-SCHALTER Ausschalten der Lüftungsanlage ist zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit der Taste auf der Seite des Bedienfeldes ausgeschaltet werden. Ausschalten der Lüftungsanlage ist nicht zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit der Taste auf der Seite des Bedienfeldes nicht ausgeschaltet werden.
- Seite 14 TwinFresh Expert (Duo) RA/M1 STEUERUNG DER LÜFTUNGSANLAGE ÜBER DIE TASTEN AUF DEM INNENELEMENT Die Einstellung der Lüftungsstufe erfolgt zyklisch: I-II-III-Standby. Alle verbundenen Lüftungsanlagen in der Reihe laufen in der eingestellten Lüftungsstufe (eingestellt über die Master-Anlagen). dauerhaftes Leuchten der Anzeige zeigt den Betrieb der Lüftungsanlage in der ersten Lüftungsstufe an. Das Blinken der Anzeige zeigt den Betrieb des Timers in der ersten Lüftungsstufe an.
- Seite 15 BLOCKIEREN DES LUFTSTROMS FÜR TWINFRESH ExPERT RA/M1 Vorsichtig auf die Abdeckung drücken, um das Lüftungsrohr vollständig zu schließen. Der Ventilator der Lüftungsanlage schaltet automatisch ab. Dabei ändert sich die Funktionalität der Lüftungsanlage nicht. Zur Öffnung des Lüftungsrohres ziehen Sie die Abdeckung an den dafür konstruierten Ausschnitten heraus.
-
Seite 16: Wartungshinweise
TwinFresh Expert (Duo) RA/M1 WARTUNGSHINWEISE Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz und/oder Filter Filterwechsel. Nach Ablauf der eingestellten Filterlebensdauer (90 Tage) leuchtet die Anzeige auf. Vor der Durchführung von Wartungsarbeiten schalten Sie die Lüftungsanlage mit Hilfe der Fernbedienung oder über die Steuerungstasten auf dem Innenelement aus, dann schalten Sie die Stromversorgung vollständig aus. - Seite 17 3. Die Patrone an der Schnur aus dem Lüftungsrohr herausziehen. Reinigen Sie die Filter nach Bedarf, aber mindestens alle 3 Monate. TwinFresh Expert RA/M1 TwinFresh Expert Duo RA1 4. Waschen Sie die Filter und lassen sie vollständig trocknen. Setzen Sie die trockenen Filter wieder ein. Die Reinigung mit einem Staubsauger ist zulässig.
-
Seite 18: Störungsbehebung
TwinFresh Expert (Duo) RA/M1 STÖRUNGSBEHEBUNG STÖRUNGEN UND STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Die Lüftungsanlage ausschalten. Beseitigen Sie Anschalten der Anlage nicht. Blockierter Motor, verschmutzte die Ursache für die Blockierung des Ventilators. -
Seite 19: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 20 TwinFresh Expert (Duo) RA/M1 www.ventilation-system.com...
- Seite 21 www.ventilation-system.com...
- Seite 22 TwinFresh Expert (Duo) RA/M1 www.ventilation-system.com...
-
Seite 23: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 24 V139DE-06...
