Zur koordinierten Steuerung mehrerer Lüftungsanlagen müssen diese vernetzt sein.
Alle Lüftungsanlagen müssen über ein Multi-Drop Bus an ein RS-485-Netzwerk angeschlossen sein.
Es kann sich nur eine Lüftungsanlage mit der Einstellung „Master" und bis zu 15 Lüftungsanlagen mit der Einstellung „Slave" in einem
Netzwerk befinden. Wenn zwei oder mehr Lüftungsanlagen in einem Netzwerk zufällig im Master-Betrieb aktiviert werden, wird der
Fehler von kurzen Tonsignalen begleitet.
Vermeiden Sie für RS-485-Busverbindungen die Verwendung von Kabeln, die länger als 200 m sind.

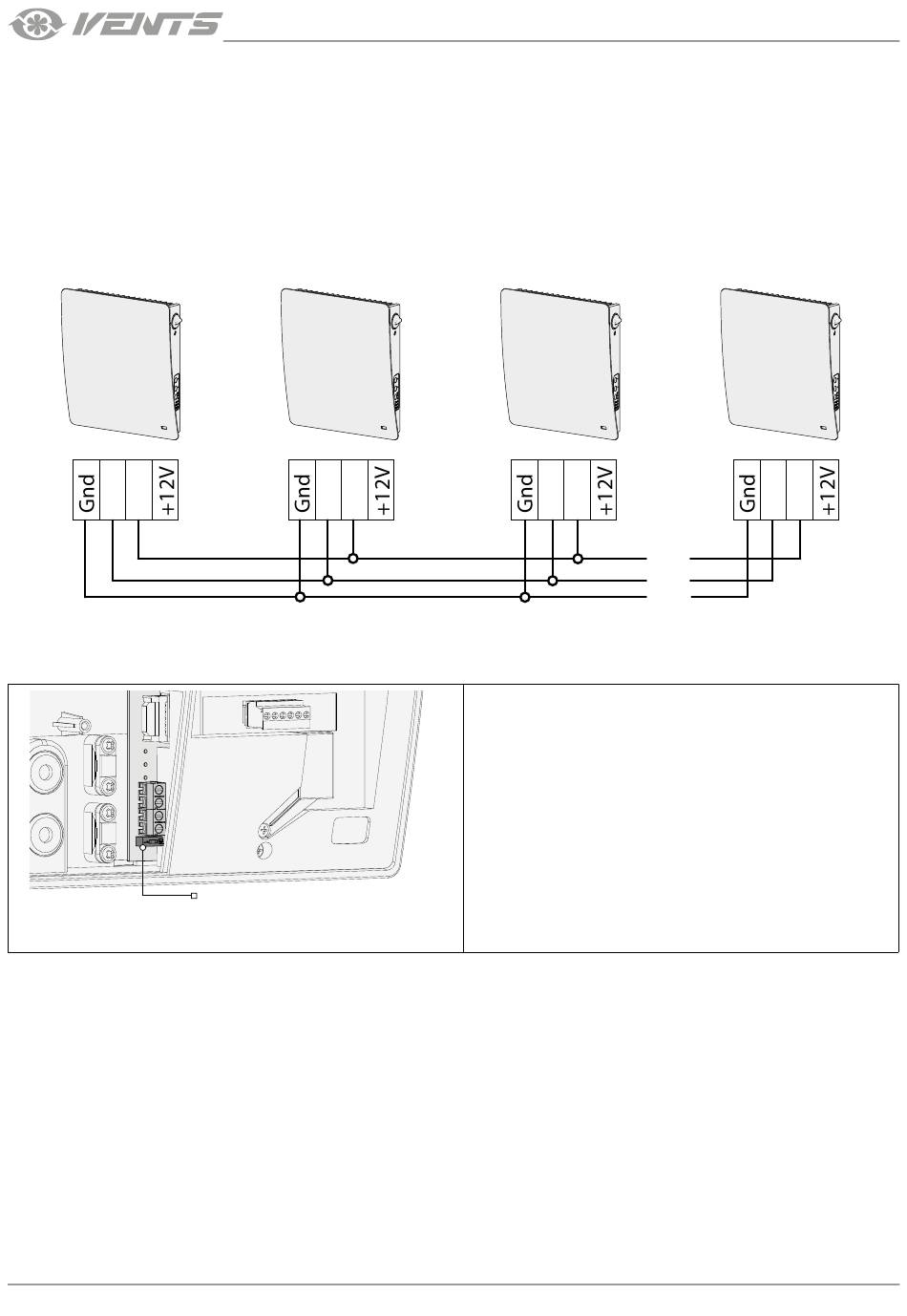

Das Integrationsschema ist unten abgebildet.
Master
A B
WARNUNG! Das Kombinieren von +12V-Stromleitungen von mehreren Lüftungsanlagen ist strengstens verboten.
14
INTEGRATION VON LÜFTUNGSANLAGEN IN EINEM NETZWERK
Slave Nr. 1
A B
EINSTELLEN DES DIP-SCHALTERS DES ABSCHLUSSWIDERSTANDS
DIP-Schalter des
Abschlusswiderstands
Slave Nr. 2
A B
Der DIP-Schalter des Abschlusswiderstands muss auf ON stehen
(eingeschaltet), wenn die Lüftungsanlage die erste oder die
letzte Anlage in einem RS-485-Netzwerk ist.
TwinFresh Style (mini) (Frost) (M)
Slave Nr. 15
...
A B
www.ventilation-system.com
