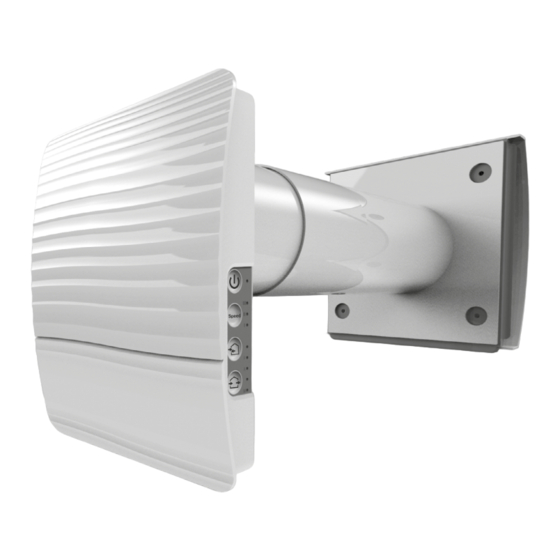

Vents TwinFresh Expert RW-30 V.2 Betriebsanleitung
Reversierende einzelraumlüftungsanlage mit wärmerückgewinnung
Vorschau ausblenden
Andere Handbücher für TwinFresh Expert RW-30 V.2:
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (20 Seiten)
Verwandte Anleitungen für Vents TwinFresh Expert RW-30 V.2
Inhaltszusammenfassung für Vents TwinFresh Expert RW-30 V.2

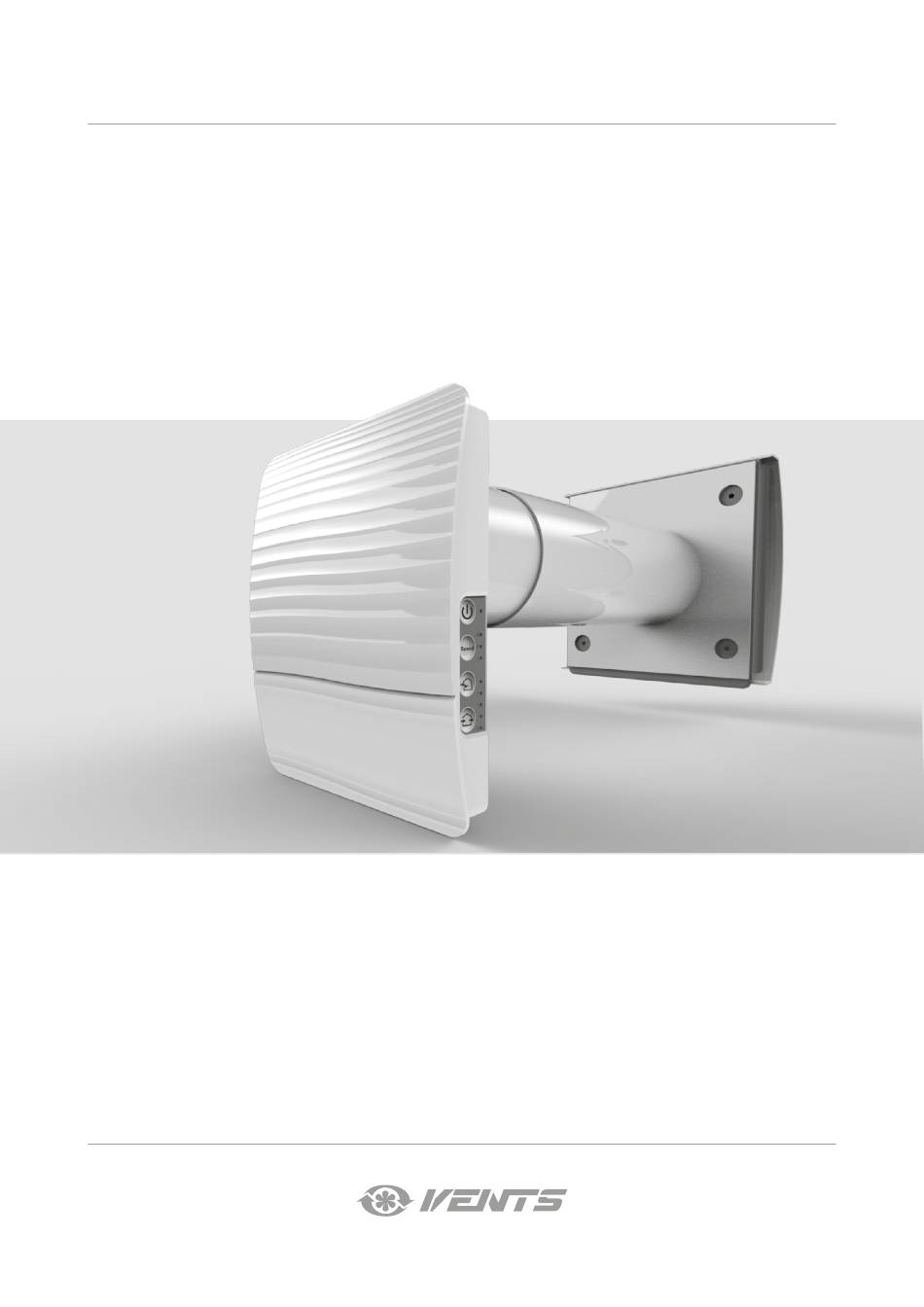

- Seite 1 BETRIEBSANLEITUNG TwinFresh Expert RW-30 V.2 Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts TwinFresh Expert RW-30 V.2 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VERWENDUNGSZWECK Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Keramik-Wärmetauscher zur Frischluft-Erwärmung durch die vorher entzogene Abluftwärme ausgestattet. Die Lüftungsanlage ist für den Einbau in eine Kernlochbohrung durch die Außenwand des Gebäudes konstruiert. DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. -
Seite 5: Technische Daten
TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von -15 °C (5 °F) bis +40 °C (104 °F) und bei einer relativen Luftfeuchtigkeit von höchstens 50 % einsetzbar. Die Lüftungsanlage gehört zu den elektrischen Lüftungsanlagen der Klasse II. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IP24. -
Seite 6: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung, einer Patrone, einem Lüftungsrohr mit Schalldämmmatte und einer Außen-Lüftungshaube. Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus einem Ventilator, einem Wärmetauscher und zwei Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmetauscher und den Ventilator verhindern. -
Seite 7: Montage Und Betriebsvorbereitung
FUNKTIONSWEISE DER AUTOMATISCHEN LUFTKLAPPE Die Abdeckung Die Abdeckung ist Das Innenelement ist mit einer Außenabdeckung mit automatischer ist geschlossen geö net Luftklappe ausgestattet. Bei Betrieb der Lüftungsanlage öffnet die Luftklappe und der Luftstrom strömt frei durch die Lüftungsanlage. Bei Abschalten der Lüftungsanlage schließt die Luftklappe im Laufe von 2 Minuten. - Seite 8 3. Wählen Sie eine der Papp-Montageschablonen und dann befestigen Sie diese an der Innenwand mit Klebeband. Die große Öffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen. Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
- Seite 9 7. Setzen Sie die Patrone in das Lüftungsrohr ein und schließen Sie den Anschlussstecker der Patrone an die Steuereinheit an. Installieren Sie die Frontabdeckung des Innenelements wieder. www.ventilation-system.com...
-
Seite 10: Netzanschluss Und Steuerung
NETZANSCHLUSS UND STEUERUNG VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. - Seite 11 • die Tasten an der Seite des Innenelements (siehe die Abbildung unten) • die App "Vents TwinFresh V.2" auf dem Mobilgerät (Smartphone oder Tablet) • Gebäudemanagementsystem. Die Lüftungsanlagen sind an das Gebäudemanagementsystem in Übereinstimmung mit der Betriebsanleitung für das Smart-House anzuschließen.
- Seite 12 STEUERUNG DER LÜFTUNGSANLAGE ÜBER DIE TASTEN AUF DEM INNENELEMENT Ein/Aus Die Einstellung der Lüftungsstufe erfolgt zyklisch: niedrig-mittel-hoch Alle verbundenen Lüftungsanlagen im Netzwerk laufen in der eingestellten Lüftungsstufe (eingestellt über die Master-Anlage). dauerhaftes Leuchten der Anzeige zeigt den Betrieb der Lüftungsanlage in der niedrigen Lüftungsstufe an Das Blinken der Anzeige zeigt die Aktivierung des Nachtbetrieb-Timers an.
- Seite 13 ANSCHLUSS DER APP AN DIE LÜFTUNGSANLAGE Laden Sie zur Steuerung der Lüftungsanlage das Programm Vents TwinFresh V.2 herunter und installieren Sie es auf dem Mobilgerät. Beim Start des Programms ohne Verbindung mit der Anlage das Display des Mobilgeräts zeigt die Meldung an: Standardmäßig funktioniert die Lüftungsanlage wie ein WLAN-Zugangspunkt.
- Seite 14 BESCHREIBUNG DER STEUERUNGSTASTEN IN DER APP Ein/Standby. Der Standby-Modus hängt von der Position des Dip- Schalters Nr. 2 ab (siehe Seite 11). Einstellung der Lüftungsstufe: niedrig-mittel-hoch entsprechend. Manuelle Einstellung der Lüftungsstufe. Zur Aktivierung der Scroll-Leiste hacken Sie das Feld an. Lüftung.
- Seite 15 PASSWORT ÄNDERN Menü - Verbindung - Lokal Zur Passwortäderung der Lüftungsanlage öffnen Sie in der mobilen App. Wählen Sie den Anschlusstyp und drücken Sie die Taste Einstellungen. Geben Sie das Passwort ein und bestätigen Sie es. Passwort ändern. Drücken Sie die Taste TIMER-EINSTELLUNG Zur Einstellung der Timer "Nachtbetrieb", "Party"...
- Seite 16 EINSTELLUNG VON DATUM UND ZEIT Einstellungen - Zur Einstellung des Datums und der Zeit der Lüftungsanlage gehen Sie zum Menü Datum und Zeit. Aktuelle Zeit: stellen Sie die aktuelle Zeit ein. Aktuelles Datum: stellen Sie das aktuelle Datum ein. EINSTELLUNG DES ZEITGESTEUERTEN BETRIEBS Menü...
- Seite 17 DRAHTLOSE VERBINDUNG MEHRERER LÜFTUNGSANLAGEN Die Lüftungsanlage läuft in den zwei Betriebsarten: Master-Anlage. Diese Lüftungsanlage ist eine führende Anlage. Die Slave-Anlage und Mobilgeräte sind an diese Anlage über WLAN angeschlossen. Die Steuerung der Master-Anlage wird über das Mobilgerät oder die Sensor-Tasten auf dem Anlagengehäuse. Das Steuerungssignal wird automatisch an die Slave-Anlagen gesendet.
- Seite 18 ANSCHLUSSSCHEMAS ZU DRAHTLOSE VERBINDUNG DER LÜFTUNGSANLAGEN Anschlussschema 1 Anschluss bis 8 Anlagen (Slave-Anlagen oder Mobilgeräte) an die Master-Anlage mit eigenem Zugangspunkt. Master-Anlage mit WLAN-Zugangspunkt Mobilgerät Slave Nr.1 Slave Nr.2 Slave Nr. N Anschlussschema 2 Die Master-Anlagen, die Slave-Anlagen und die Mobilgeräte werden an den WLAN-Zugangspunkt des Routers angeschlossen. Dabei ist darauf zu achten, dass die Master-Anlage individuelle technische Beschränkungen bezüglich der Anzahl (N) der angeschlossenen Slave-Anlagen haben kann.
- Seite 19 VERBINDUNG DER MASTER- UND SLAVE-ANLAGEN WÄHREND DER VERBINDUNGSEINSTELLUNG MÜSSEN ALLE SLAVE-ANLAGEN IN DER NETZABDECKUNG VON WLAN DER MASTER-ANLAGE SICH BEFINDEN. Zur Verbindung der Master- und Slave-Anlagen stellen Sie den Dip-Schalter an den Lüftungsanlagen auf Master- und Slave-Positionen ein (siehe Seite 11). Dann stellen Sie die WLAN-Parameter an der Master-Anlage ein (siehe Seite 17).
-
Seite 20: Eingabetaste
ANSCHLUSS ÜBER CLOUD-SERVER Die Lüftungsanlage können über Cloud-Server in der mobilen App gesteuert werden. Diese Funktion ermöglicht die Steuerung einer oder mehrerer verbundenen Lüftungsanlagen, die gemäß dem Anschlussschema Nr. 2 über jede Distanz über eine mobile App angeschlossen sind. Standardmäßig ist die Funktion der Steuerung über den Cloud-Server abgeschaltet. Diese Funktion kann aktiviert werden wir folgt: Rufen Sie das Menü... -
Seite 21: Wartungshinweise
WARTUNGSHINWEISE Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche sowie Filterwechsel und Filterreinigung. Trennen Sie die Lüftungsanlage vom Stromnetz mit Hilfe des Leitungsschutzschalters oder Hebelschalters. Dann folgen Sie die Schritte, um auf die Hauteinheiten zuzugreifen. Drücken Sie die Lasche im Unterteil der Abdeckung, um die Abdeckung des Innenelements zu trennen. Bei der Montage der Abdeckung achten Sie darauf, dass die Stange des thermischen Stellantriebs sich in der untersten Position befindet. -
Seite 22: Lagerungs- Und Transportvorschriften
STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Einschalten der Schalten Sie die Lüftungsanlage aus. Beheben Lüftungsanlage nicht. Blockierter Motor durch verschmutzte Sie die Blockierung des Motors und des Laufrads Laufradschaufeln und reinigen Sie die Schaufeln. -
Seite 23: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 24 www.ventilation-system.com...
- Seite 25 www.ventilation-system.com...
- Seite 26 www.ventilation-system.com...
-
Seite 27: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung Modell TwinFresh Expert RW __________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers ANSCHLUSSPROTOKOLL Das Gerät TwinFresh Expert RW __________________ ist montiert und an das Stromnetz gemäß... - Seite 28 V133-5DE-02...
