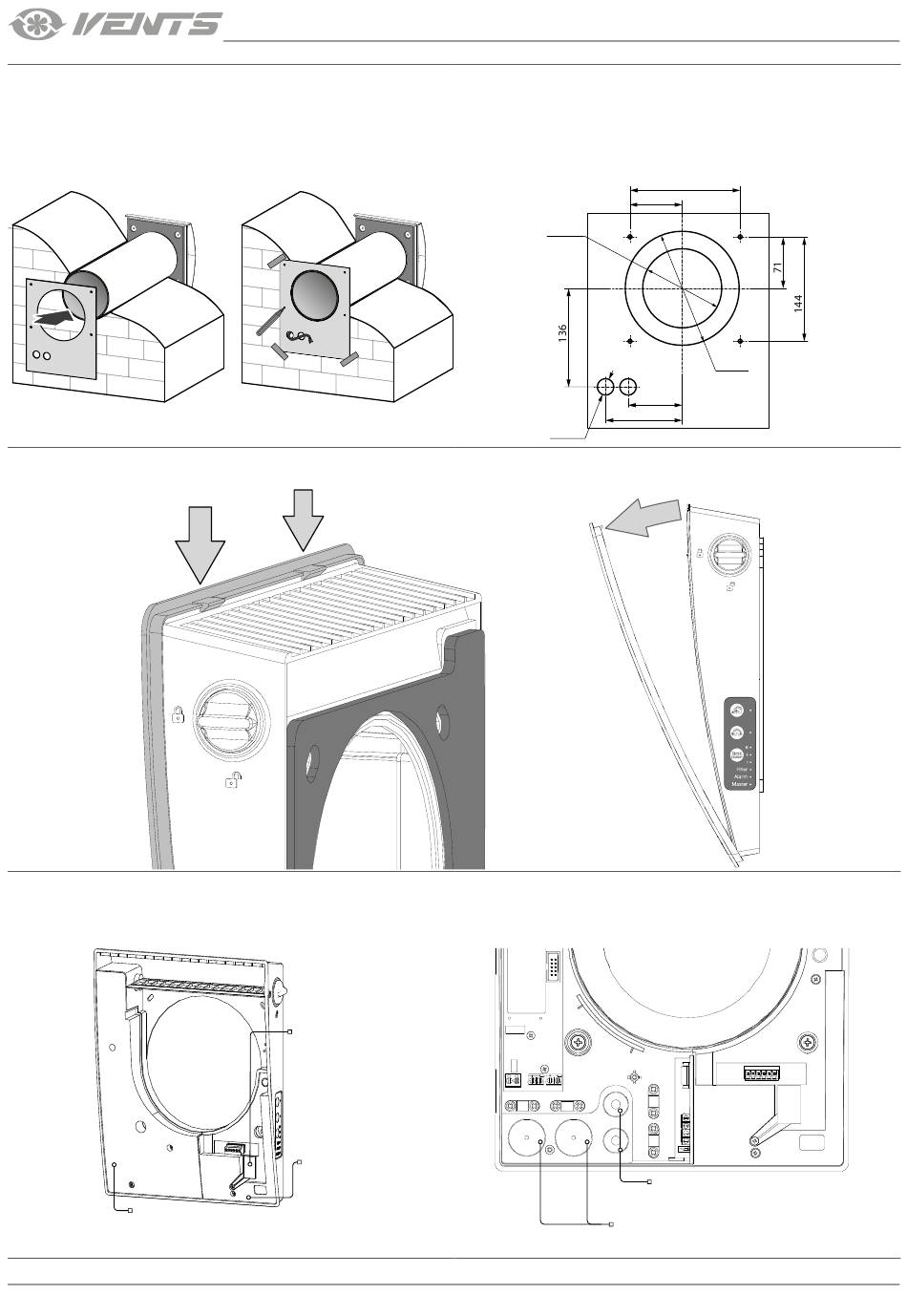

4. Befestigen Sie die gelieferte Papp-Montageschablone mit Klebeband an der Innenwand. Das große Loch in der Montageschablone
muss auf einer Achse mit dem Lüftungsrohr liegen. Zur Ausrichtung mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus dem Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
Führen Sie das Stromkabel der Lüftungsanlage aus der Wand durch die markierte Öffnung auf der Schablone.
5. Trennen Sie das Vorderteil des Innenelements von der Rückseite. Drücken Sie dazu die Seitenverschlüsse, mit denen das Vorderteil
befestigt ist, und öffnen Sie es wie in der folgenden Abbildung gezeigt.
6. Drehen Sie die drei Schrauben der linken Abdeckung heraus, um Zugang zu den Anschlussklemmen zu erhalten.
Verlegen Sie die Stromkabel durch die entsprechenden Kabeldurchführungen.
Linke Abdeckung
Deckt den Verlegungsort der Kabel und der Anschlussk-
10
Transparente Abdeckung
Deckt die DIP-Schalter ab.
Rechte Abdeckung
Deckt die Steuerungsplatine ab.
TwinFresh Style (mini) (Frost) (M)
Markierung der Befestigungslöcher
152
72
ø 103
ø 160
Entrance for wiring
75
106
ø 23
Kabeldurchführungen für
Sensorkabel
Kabeldurchführungen für Stromkabel
