MONTAGE UND BETRIEBSVORBEREITUNG


Die Anlage kann hängend auf einem Gewindestäbe montiert oder sicher auf der horizontalen Fläche befestigt werden (Abb.11).
Bei der Montage der Anlage ist ein ausreichender Wartungszugang zu berücksichtigen. Die Mindestabstände vor Anlage zu den
Montageebenen sind in Abb.12 dargestellt.
Montage auf der horizon-
talen Fläche

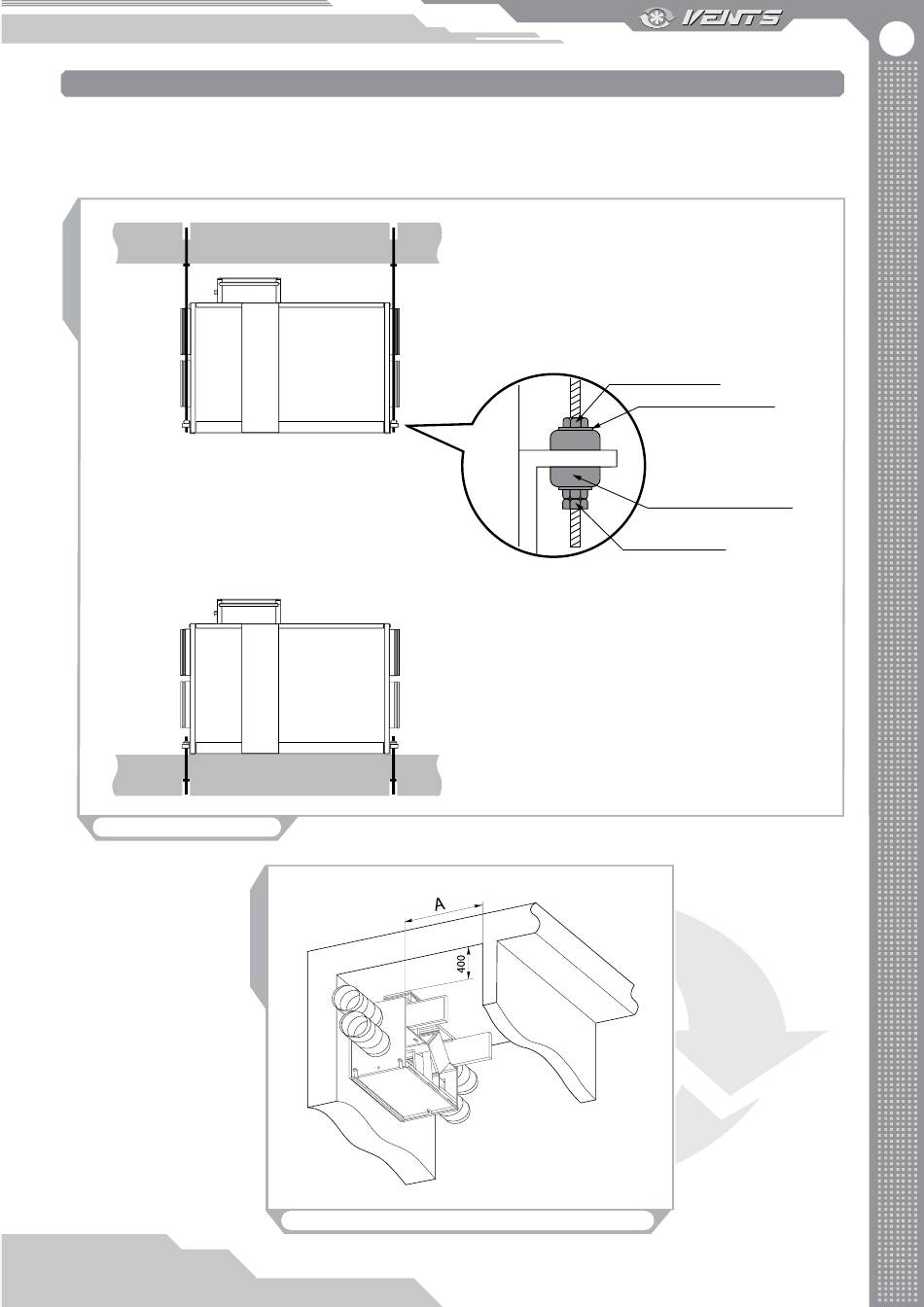

Abb. 11 Montage der Anlage
A= min 600 mm VUT 800 (1000) WH
A= min 820 mm VUT 1500 (2000) WH
Abb. 12. Mindestmontageabstände
Beispiel
Schraubenmutter
Unterlegscheibe
Schwingungs-
isolierender Gummi
Schraubenmutter mit
Kontermutter
