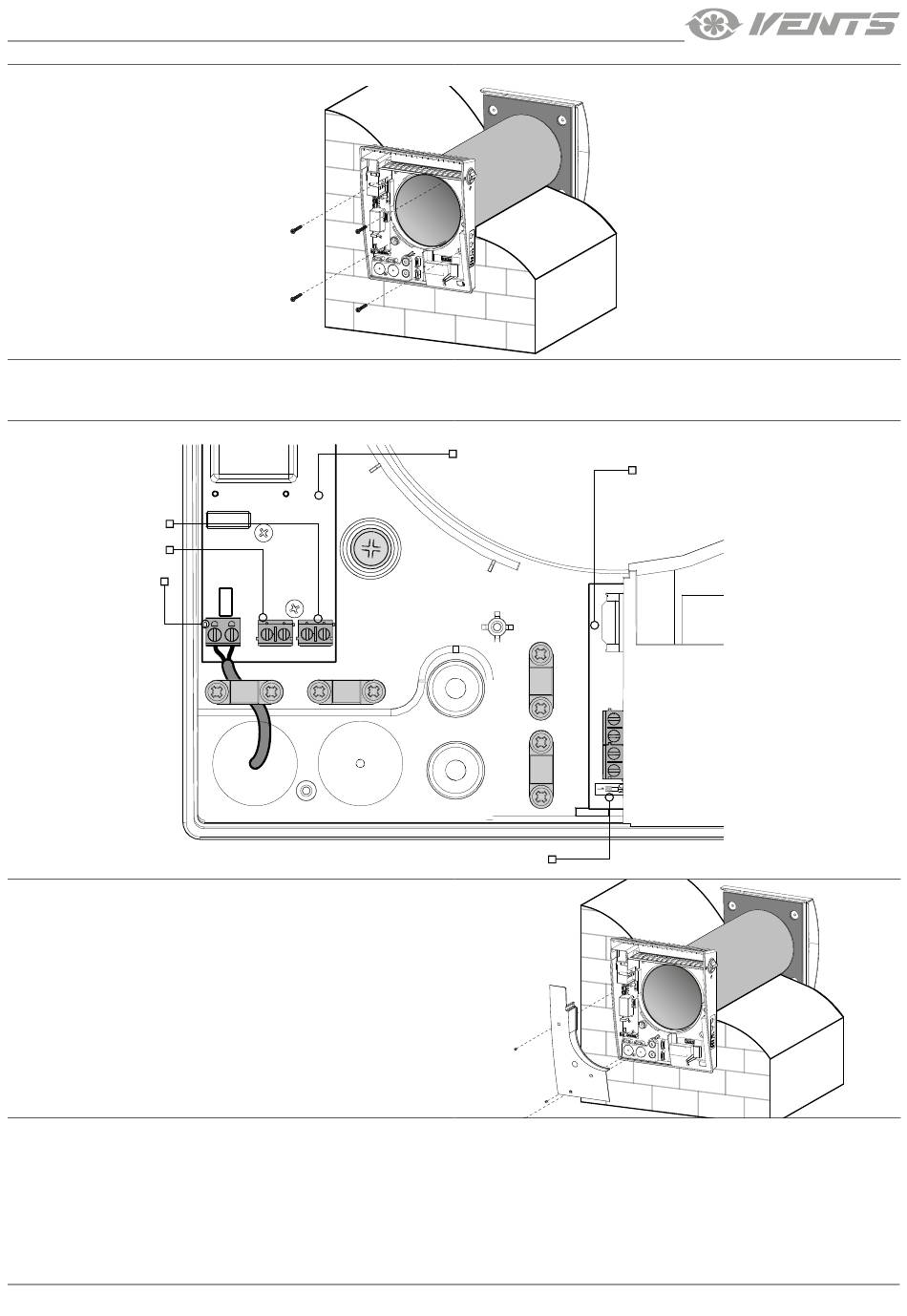

7. Befestigen Sie die Rückseite des Innenelementes mit den im Befestigungsset der Lüftungsanlage enthaltenen Schrauben an der Wand.
8. Verlegen Sie das Stromkabel wie hier abgebildet. Schließen Sie die Lüftungsanlage in Übereinstimmung mit dem externen
Anschlussschema an die Stromversorgung an (siehe hierzu den Abschnitt «Netzanschluss»). Fixieren Sie das Stromkabel mit einer
Kabelklemme.
XP3
XP2
XP1
9. Setzen Sie nach dem Anschluss die linke Abdeckung
wieder ein.
www.ventilation-system.com
N
L
H1 H2 IN1 IN2
Schalter des Abschlusswiderstands
Platine A3
GND
A
XP1
B
12V
Platine A1
