Anschlusskontrolle - Endress+Hauser Micropilot FMR53 HART Kurzanleitung

Elektrischer Anschluss
 15 Maßeinheit: mm (in)

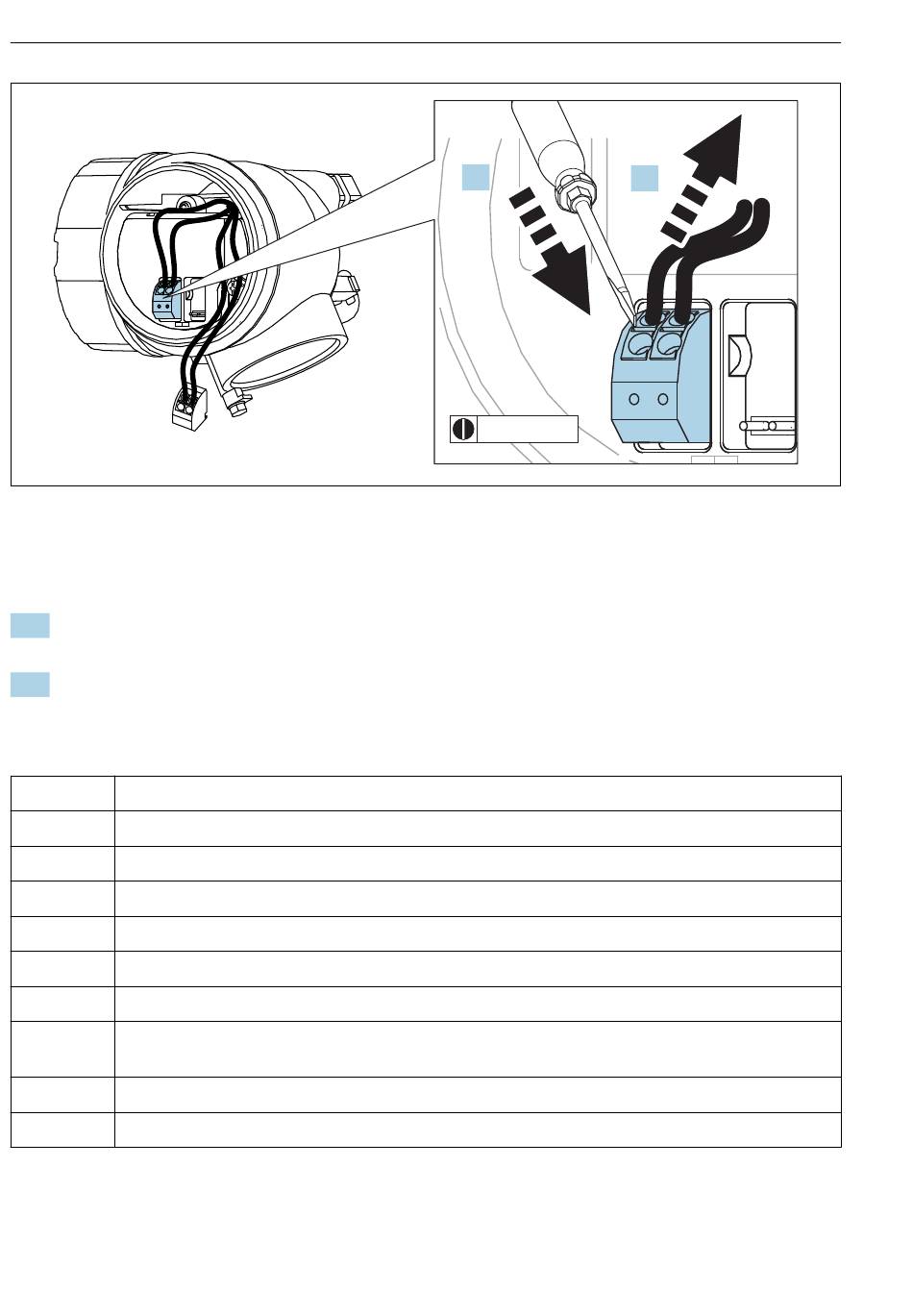

Um Kabel wieder aus der Klemmstelle zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem-
menlöchern drücken
2. Gleichzeitig das Kabelende aus der Klemme ziehen
7.3

Anschlusskontrolle

 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllen die verwendeten Kabel die Anforderungen?
 Sind die montierten Kabel von Zug entlastet?
 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Ist die Klemmenbelegung korrekt →  30?
 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ?
Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf

dem Anzeigemodul?
 Sind alle Gehäusedeckel montiert und fest angezogen?
 Ist die Sicherungskralle fest angezogen?
46
Micropilot FMR53, FMR54 HART
1.
2.
≤ 3 (0.12)
