Seite 1 Products Solutions Services BA01124F/00/DE/04.18 71396466 2018-04-12 01.01.zz (Gerätefirmware) Betriebsanleitung Micropilot FMR50 PROFIBUS PA Freistrahlendes Radar...

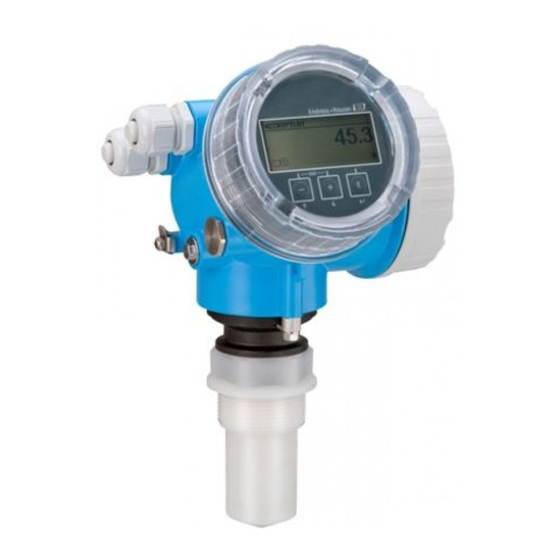

Seite 2 Micropilot FMR50 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Micropilot FMR50 PROFIBUS PA Inhaltsverzeichnis Inhaltsverzeichnis Einbau frei im Behälter ....24 Wichtige Hinweise zum Doku- 6.3.1 Hornantenne gekapselt (FMR50) ..24 ment .
Seite 4 Inhaltsverzeichnis Micropilot FMR50 PROFIBUS PA 8.3.4 Kontextmenü aufrufen ... 60 14.2 Ersatzteile ......85 8.3.5...
Seite 5: Wichtige Hinweise Zum Dokument
Micropilot FMR50 PROFIBUS PA Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Symbole Für Informationstypen
Wichtige Hinweise zum Dokument Micropilot FMR50 PROFIBUS PA Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 7: Symbole Am Gerät
Verification und Heartbeat Monitoring zur Verfügung stehen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 8: Begriffe Und Abkürzungen
Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...
Seite 9: Eingetragene Marken
Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
Seite 10: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 11: Arbeitssicherheit
Typenschild aufgehoben. Der sichere Betrieb des Gerätes kann dadurch eben- falls betroffen sein. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...
Seite 12: Eac-Konformität
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC- Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
Seite 13 Micropilot FMR50 PROFIBUS PA Grundlegende Sicherheitshinweise Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie;Ausgang" für KC Ex ia IIC T6 Ga FMR50 XA01045F XA01045F XA01045F XA01047F KC Ex ia IIC T6 Ga/Gb FMR50 XA01045F XA01045F XA01045F XA01047F KC Ex d[ia] IIC T6...
Seite 14 Grundlegende Sicherheitshinweise Micropilot FMR50 PROFIBUS PA Merkmal 010 Merkmal 030 ("Anzeige, Ex-Kennzeichnung ("Zulassung") Bedienung") L, M oder N NEPSI Ex ic [ia Ga] IIC T6-T1 Gc L, M oder N NEPSI Ex d [ia] IIC T6-T1 Ga/Gb, DIP A20/21 [ia D] TA, Txx°C...
Seite 15: Produktbeschreibung
Micropilot FMR50 PROFIBUS PA Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR50 A0016784  1 Aufbau des Micropilot FMR50 (26 GHz) Elektronikgehäuse Einschraubgewinde Hornantenne 40 mm, PVDF-gekapselt Hornantenne 80/100 mm, PP-plattiert Überwurfflansch Montagebügel 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel...
Seite 16: Warenannahme Und Produktidenti
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 17: Typenschild
Micropilot FMR50 PROFIBUS PA Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: T max = LN = Mat.: Dev.Rev.: if modification see sep. label Date: mm (in) A0019444  3 Typenschild des Micropilot Gerätename...
Seite 18: Lagerung, Transport
Lagerung, Transport Micropilot FMR50 PROFIBUS PA Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren HINWEIS Gehäuse oder Antennenhorn kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.
Seite 19: Montage
Micropilot FMR50 PROFIBUS PA Montage Montage Einbaubedingungen 6.1.1 Einbaulage • Empfohlener Abstand A Wand - Stutz- enaußenkante: ~ 1/6 des Behälter- durchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert werden. • Nicht mittig (2), da Interferenzen zu Signalverlust führen können.
Seite 20: Behältereinbauten
Montage Micropilot FMR50 PROFIBUS PA 6.1.2 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Stre- ben, Vakuumringe, Heizschlangen, Strö- mungsbrecher usw.) innerhalb des Strahlenkegels befinden. Beachten Sie dazu den Abstrahlwinkel →  22. A0018944 6.1.3 Vermeidung von Störechos Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Stö-...
Seite 21: Messung In Einem Kunststoffbehälter
Micropilot FMR50 PROFIBUS PA Montage 6.1.4 Messung in einem Kunststoffbehälter Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), ...) reflektiert werden. Es sollten sich deshalb keine solchen Störer im Strahlenkegel befinden.
Seite 22: Abstrahlwinkel
Montage Micropilot FMR50 PROFIBUS PA 6.1.6 Abstrahlwinkel A0016891  4 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wel- len den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außer- halb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern...
Seite 23: Messbedingungen
• Die Behälterhöhe sollte mindestens H (siehe Tabelle) sein. Betroffene Verbindungen sind zum Beispiel R134a, R227, Dymel 152a Dielektrizitätskonstanten (DK-Werte) für viele wichtige in der Industrie verwendete Medien sind aufgeführt im DK-Handbuch (CP00019F) sowie in der "DC Values App" von Endress+Hauser (verfügbar für Android und iOS). Endress+Hauser...
Seite 24: Einbau Frei Im Behälter
Montage Micropilot FMR50 PROFIBUS PA 100% øD A0018872 Gerät A [mm (in)] B [m (ft)] C [mm (in)] H [m (ft)] FMR50 150 ( > 0,2 (0,7) 50 … 250 (1,97 … 9,84) > 0,3 (1,0) 5,91) Einbau frei im Behälter 6.3.1...
Seite 25 Micropilot FMR50 PROFIBUS PA Montage ° ° ° A0019434 Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei paral- lelen Strichen bestehen. Hinweise zum Stutzen Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Dazu beträgt die maximale Stutzenhöhe H...
Seite 26: Hornantenne Mit Überwurfflansch
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante abgerundet sein. • Es muss eine Störechoausblendung durchgeführt werden. • Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in der Tabelle angegeben. Hinweise zum Einschraubgewinde •...
Seite 27: Hornantenne Mit Montagebügel (Fmr50)
Micropilot FMR50 PROFIBUS PA Montage Hinweise zum Stutzen øD A0016868  6 Stutzendurchmesser und -höhe bei Hornantenne mit Überwurfflansch Stutzendurchmesser D Maximale Stutzenhöhe H 80 mm (3 in) 300 mm (11,8 in) 100 mm (4 in) 400 mm (15,8 in)
Seite 28: Einbau Im Schwallrohr
Montage Micropilot FMR50 PROFIBUS PA • Möglichst Montagepositionen vermeiden, bei denen sich Kondensat oder Ansatz zwi- schen Antenne und Behälter bilden kann. • Bei Installationen im Freien sicherstellen, dass der Bereich zwischen Antenne und Tank vor Wettereinflüssen geschützt ist. • Keine Ein- oder Anbauten zwischen der Antenne und dem Tank anbringen, die das Sig- nal reflektieren können.
Seite 29 Micropilot FMR50 PROFIBUS PA Montage • Das Schwallrohr muss innen glatt sein (gemittelte Rautiefe R ≤ 6,3 μm (248 μin)). Als Messrohr gezogenes oder längsnahtverschweißtes Metallrohr verwenden. Verlängern des Rohrs mit Vorschweißflanschen oder Rohrmuffen möglich. Flansch und Rohr an den Innenseiten fluchtend und passgenau fixieren.
Seite 30: Beispiel Für Die Konstruktion Eines Schwallrohrs
Montage Micropilot FMR50 PROFIBUS PA 6.4.2 Beispiel für die Konstruktion eines Schwallrohrs 100% 100% mm (in) A0019009 Micropilot FMR50/FMR51: Horn 40 mm (1½") Micropilot FMR50/FMR51/FMR52/FMR54: Horn 80 mm (3") Schwallrohr mit Schlitzen Kugelhahn mit Volldurchgang Markierung zur axialen Ausrichtung Einschraubstück z.B.
Seite 31: Einbau Im Bypass
Micropilot FMR50 PROFIBUS PA Montage Einbau im Bypass A0019446  9 Einbau im Bypass Markierung zur Ausrichtung der Antenne Tankverbindungsstücke • Markierung im 90°-Winkel zu den Tankverbindungsstücken ausrichten. • Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich. • Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern →...
Seite 32: Beispiel Für Die Konstruktion Eines Bypasses
Montage Micropilot FMR50 PROFIBUS PA 6.5.2 Beispiel für die Konstruktion eines Bypasses 100% mm (in) A0019010 Micropilot FMR50/FMR51/FMR52/FMR54: Horn 80 mm (3") Kugelhahn mit Volldurchgang Mindestabstand zum oberen Verbindungsrohr: 400 mm (15,7 in) Markierung zur axialen Ausrichtung z.B. Vorschweißflansch DIN2633 Durchmesser der Verbindungsrohre so klein wie möglich...
Seite 33: Behälter Mit Wärmeisolierung
Micropilot FMR50 PROFIBUS PA Montage Behälter mit Wärmeisolierung A0032207 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit ein- zubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.
Seite 34: Anzeige Drehen
Montage Micropilot FMR50 PROFIBUS PA Anzeige drehen 6.8.1 Deckel öffnen 3 mm A0021430 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs- sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau- schen.
Seite 35: Deckel Elektronikraum Schliessen
Micropilot FMR50 PROFIBUS PA Montage 6.8.3 Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 1. Deckel des Elektronikraums zuschrauben. 2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm festziehen.
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  10 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
Seite 37 Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  11 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
Seite 38: Kabelspezifikation
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA Beispiele zum Anschluss des Schaltausgangs A0015909  13 Anschluss eines Relais A0015910  14 Anschluss an einen Digitaleingang Geeignete Relais (Beispiele): Pull-up-Widerstand • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Schalteingang Hutschienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen...
Seite 39: Gerätestecker
Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
Seite 40: Versorgungsspannung
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA 7.1.4 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA(ia) • Ex ic •...
Seite 41: Messgerät Anschließen
Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
Seite 42: Anschliessen
Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA 7.2.2 Anschliessen A0036418  15 Maßeinheit: mm (in) 1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 2. Kabelmantel entfernen. 3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 43: Deckel Anschlussraum Schliessen
Micropilot FMR50 PROFIBUS PA Elektrischer Anschluss ≤ 3 (0.12) A0013661  16 Maßeinheit: mm (in) Um Kabel wieder aus der Klemme zu entfernen: 1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken 2. und gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 44 Elektrischer Anschluss Micropilot FMR50 PROFIBUS PA  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige  auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen?
Seite 45: Bedienmöglichkeiten
Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...
Seite 46: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0036314  17 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden 8.1.3...
Seite 47 Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  18 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Language Legt die Bediensprache der Vor-Ort-Anzeige fest Inbetriebnahme Ruft den interaktiven Wizard zur geführten Inbe- triebnahme auf. Weitere Einstellungen in den anderen Menüs sind nach Beendigung des Wizards in der Regel nicht erforderlich.
Seite 49: Anwenderrollen Und Ihre Zugriffsrechte
Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  49.
Seite 50 Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  49. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
Seite 51 Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
Seite 52 Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...
Seite 53: Tastenverriegelung Manuell Einschalten
Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.
Seite 54: Anzeige- Und Bedienmodul
Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  19 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
Seite 55 Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0018367 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0018364 • links in der Kopfzeile im Menü "Setup"...
Seite 56 Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0032892 Distanz A0032893 Stromausgang A0032908 Gemessener Strom A0032894 Klemmenspannung A0032895 Elektronik- oder Sensortemperatur A0032896 Messkanäle Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an.
Seite 57: Bedienelemente
Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
Seite 58: Zahlen Und Text Eingeben
Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
Seite 59 Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.
Seite 60: Kontextmenü Aufrufen
Bedienmöglichkeiten Micropilot FMR50 PROFIBUS PA 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
Seite 61: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Micropilot FMR50 PROFIBUS PA Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277...
Seite 62: Integration In Ein Profibus-Netzwerk
Integration in ein PROFIBUS-Netzwerk Micropilot FMR50 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1559 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Geräteadresse einstellen A0015686  20 Adressschalter im Anschlussklemmenraum 9.2.1...
Seite 63 Micropilot FMR50 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk 3. Adresse über das Bedienmenü einstellen: Setup → Geräteadresse A0015903  22 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "ON"; die Adresse wird im Bedienmenü definiert (Setup → Geräteadresse). Endress+Hauser...
Seite 64: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
Seite 65: Inbetriebnahme Über Bedienmenü
Micropilot FMR50 PROFIBUS PA Inbetriebnahme über Bedienmenü Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  43 11.2...
Seite 66: Füllstandmessung Konfigurieren
Inbetriebnahme über Bedienmenü Micropilot FMR50 PROFIBUS PA 11.3 Füllstandmessung konfigurieren 100% A0016933  24 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1. Navigieren zu: Setup → Messstellenbezeichnung  Messstellenbezeichnung eingeben.
Seite 67 Micropilot FMR50 PROFIBUS PA Inbetriebnahme über Bedienmenü 11. Navigieren zu: Setup → Signalqualität  Anzeige der Signalqualität des ausgewerteten Füllstandechos. 12. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer Störechoausblendungskurve zu starten.
Seite 68: Referenzhüllkurve Aufnehmen
Inbetriebnahme über Bedienmenü Micropilot FMR50 PROFIBUS PA 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwecken wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.
Seite 69: Vor-Ort-Anzeige Konfigurieren
Micropilot FMR50 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige Parameter Werkeinstellung Format Anzeige 1 Wert groß 1. Anzeigewert Füllstand linearisiert 2. Anzeigewert Keine 3. Anzeigewert Keine 4. Anzeigewert Keine 11.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup →...
Seite 70: Konfiguration Verwalten
Inbetriebnahme über Bedienmenü Micropilot FMR50 PROFIBUS PA 11.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.
Seite 71: Einstellungen Schützen Vor Unerlaubtem
Micropilot FMR50 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.7 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  49 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) →  50...
Seite 72: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung liegt nicht Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
Seite 73 Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung Fehler Mögliche Ursache Behebung Wenn gemessene Distanz (Setup Störechoausblendung durchführen → Distanz) nicht mit tatsächlicher (Parameter Bestätigung Distanz Distanz übereinstimmt: (→  113)). Ein Störecho liegt vor. Keine Messwertänderung Störechos von Einbauten, Stutzen •...
Seite 74: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 75 Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal...
Seite 76: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 77: Diagnoseereignis Im Bedientool
Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung 12.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...
Seite 78: Diagnoseliste
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA 3. "Speichern ..." ("Save as ..." ) klicken und ein PDF des Protokolls speichern.  Das Protokoll enthält die Diagnosemeldungen einschließlich Behebungsmaßnah- men. C: Über die Funktion "Eventliste / Erweitertes HistoROM" ("Eventlist / Extended His- toROM")
Seite 79: Liste Der Diagnoseereignisse
Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zur Elektronik Software inkompati- 1. Software prüfen Alarm 2. Hauptelektronik flashen oder tau- schen Module inkompati- 1. Elektronikmodule prüfen Alarm 2.
Seite 80: Ereignis-Logbuch
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Simulation Mess- Simulation ausschalten Warning wert Simulation Schalt- Simulation Schaltausgang ausschalten Warning ausgang Simulation Diagno- Simulation ausschalten Warning seereignis Simulation Block- Simulation ausschalten...
Seite 81: Ereignis-Logbuch Filtern
Micropilot FMR50 PROFIBUS PA Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis – : Auftreten des Ereignisses – : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Seite 82: Firmware-Historie
Diagnose und Störungsbehebung Micropilot FMR50 PROFIBUS PA Informationsereignis Ereignistext I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet 12.7...
Seite 83: Wartung
Micropilot FMR50 PROFIBUS PA Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 13.2 Dichtungen Die Prozessdichtungen des Messaufnehmers (am Prozessanschluss) sollten periodisch aus- getauscht werden, inbesondere bei der Verwendung von Formdichtungen (aseptische Aus- führung)! Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der...
Seite 84: Reparatur
Reparatur 14.1 Allgemeine Hinweise 14.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 85: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...
Seite 86: Zubehör
Zubehör Micropilot FMR50 PROFIBUS PA Zubehör 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  28 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
Seite 87: Verstellbare Flanschdichtung Für
Micropilot FMR50 PROFIBUS PA Zubehör 15.1.3 Verstellbare Flanschdichtung für FMR50/FMR56 Zubehör Beschreibung Verstellbare Flanschdich- tung für FMR50/FMR56 ød øD A0018871 UNI Überwurfflansch Verstellbare Flanschdichtung Stutzen  Die Materialeigenschaften und Prozessbedingungen der verstellbaren Flanschdichtung müssen mit den Eigenschaf- ten (Temperatur, Druck, Beständigkeit) des Prozesses abgestimmt sein.
Seite 88: Fmr50/Fmr56
Zubehör Micropilot FMR50 PROFIBUS PA Zubehör Beschreibung Technische Daten: Ausführung ASME/JIS Bestellnummer 71249070 71249072 71249073 Kompatibel mit • ASME 3" 150lbs ASME 4" 150lbs ASME 6" 150lbs • JIS 80A 10K Empfohlene Schraubenlänge 100 mm (3,9 in) 100 mm (3,9 in) 110 mm (4,3 in) Empfohlene Schraubengröße...
Seite 89: Montagewinkel Für Fmr50
Micropilot FMR50 PROFIBUS PA Zubehör 15.1.5 Montagewinkel für FMR50 Zubehör Beschreibung Montagewinkel für 400 (15.7) 120 (4.72) FMR50 ø16 (0.6) 3 (0.12) A0019346 • Material: 316Ti (1.4571) • Geeignet für Antenne BM: Horn 40mm (1½"), PVDF gekapselt, -40...130°C • Geeignet für Prozessanschluss –...
Seite 90: Abgesetzte Anzeige Fhx50
Zubehör Micropilot FMR50 PROFIBUS PA 15.1.6 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – 316L/1.4404 – Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: –...
Seite 91: Überspannungsschutz
Micropilot FMR50 PROFIBUS PA Zubehör 15.1.7 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
Seite 92: Bluetoothmodul Für Hart-Geräte
Zubehör Micropilot FMR50 PROFIBUS PA 15.1.8 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth®...
Seite 93: Kommunikationsspezifisches Zubehör
Micropilot FMR50 PROFIBUS PA Zubehör 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C 15.3 Servicespezifisches Zubehör Zubehör...
Seite 94: Bedienmenü
Bedienmenü Micropilot FMR50 PROFIBUS PA Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  150  Setup →  108 Messstellenbezeichnung →  108 Geräteadresse →  108 Längeneinheit →  108 Tanktyp →  109 →  109...
Seite 95 Micropilot FMR50 PROFIBUS PA Bedienmenü ‣ Analog inputs ‣ Analog input 1 … 6 →  118 Channel →  118 PV filter time →  118 Fail safe type →  118 Fail safe value →  119 ‣...
Seite 96 Bedienmenü Micropilot FMR50 PROFIBUS PA Durchmesser →  134 Zwischenhöhe →  134 Tabellenmodus →  135 ‣ Tabelle bearbeiten →  136 Füllstand Kundenwert →  137 Tabelle aktivieren →  137 ‣ Sicherheitseinstellungen →  139 Ausgang bei Echoverlust →...
Seite 97 Micropilot FMR50 PROFIBUS PA Bedienmenü Fehlerverhalten →  148 Schaltzustand →  148 Invertiertes Ausgangssignal →  148 ‣ Anzeige →  150 Language →  150 Format Anzeige →  150 1 … 4. Anzeigewert →  152 →  152 1 …...
Seite 98 Bedienmenü Micropilot FMR50 PROFIBUS PA Konfigurationsdaten verwalten →  157 Ergebnis Vergleich →  158 ‣ Administration →  160 ‣ Freigabecode definieren →  162 →  162 Freigabecode definieren Freigabecode bestätigen →  162 Gerät zurücksetzen →  160 ...
Seite 99 Micropilot FMR50 PROFIBUS PA Bedienmenü Status PROFIBUS Master Config →  168 PROFIBUS ident number →  168 ‣ Messwerte →  169 Distanz →  112 Füllstand linearisiert →  133 Klemmenspannung 1 →  170 Schaltzustand →  148 →...
Seite 100 Bedienmenü Micropilot FMR50 PROFIBUS PA Kategorie Diagnoseereignis Simulation Diagnoseereignis →  179 Simulation Diagnoseereignis →  179 ‣ Gerätetest →  180 →  180 Start Gerätetest Ergebnis Gerätetest →  180 Letzter Test →  180 Füllstandsignal →  181...
Seite 101: Übersicht Bedienmenü (Bedientool)
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  108 Messstellenbezeichnung →  108 Geräteadresse →  108 Längeneinheit →  108 Tanktyp →  109 Rohrdurchmesser →  109 →  109 Mediengruppe →...
Seite 102 Bedienmenü Micropilot FMR50 PROFIBUS PA Fail safe type →  118 Fail safe value →  119 ‣ Erweitertes Setup →  120 Status Verriegelung →  120 →  120 Zugriffsrechte Bediensoftware Freigabecode eingeben →  121 ‣ Füllstand →...
Seite 103 Micropilot FMR50 PROFIBUS PA Bedienmenü Tabellen Nummer →  136 Füllstand →  136 Füllstand →  137 Kundenwert →  137 Tabelle aktivieren →  137 ‣ Sicherheitseinstellungen →  139 Ausgang bei Echoverlust →  139 →  139 Wert bei Echoverlust →...
Seite 104 Bedienmenü Micropilot FMR50 PROFIBUS PA Schaltzustand →  148 Invertiertes Ausgangssignal →  148 ‣ Anzeige →  150 Language →  150 →  150 Format Anzeige 1 … 4. Anzeigewert →  152 1 … 4. Nachkommastellen →  152 Intervall Anzeige →...
Seite 105 Micropilot FMR50 PROFIBUS PA Bedienmenü Sicherung Status →  158 Ergebnis Vergleich →  158 ‣ Administration →  160 Freigabecode definieren →  162 Gerät zurücksetzen →  160  Diagnose →  163 Aktuelle Diagnose →  163 →...
Seite 106 Bedienmenü Micropilot FMR50 PROFIBUS PA ‣ Messwerte →  169 Distanz →  112 Füllstand linearisiert →  133 Klemmenspannung 1 →  170 →  148 Schaltzustand Elektroniktemperatur →  170 ‣ Analog inputs ‣ Analog input 1 … 6 →...
Seite 107 Micropilot FMR50 PROFIBUS PA Bedienmenü ‣ Gerätetest →  180 Start Gerätetest →  180 Ergebnis Gerätetest →  180 Letzter Test →  180 Füllstandsignal →  181 ‣ Heartbeat →  182 Endress+Hauser...
Seite 108: Menü "Setup
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können.
Seite 109 Micropilot FMR50 PROFIBUS PA Bedienmenü Tanktyp  Navigation  Setup → Tanktyp Voraussetzung Medientyp (→  122) = Flüssigkeit Beschreibung Tanktyp wählen. Auswahl • Bypass/Schwallrohr • Schwallrohr • Werkbanktest • Offener Kanal • Kugeltank • Lagertank • Behälter standard • Behälter mit Rührwerk •...
Seite 110: Zusätzliche Information
Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Mit diesem Parameter wird die Dielektrizitätskonstante (DK) des Mediums grob festgelegt. Eine feinere Festlegung der DK erfolgt in Parameter Mediumseigenschaft (→  122). Durch Parameter Mediengruppe wird Parameter Mediumseigenschaft (→  122) fol- gendermaßen voreingestellt:...
Seite 111 Micropilot FMR50 PROFIBUS PA Bedienmenü Abgleich Voll  Navigation  Setup → Abgleich Voll Beschreibung Spanne: max. Füllstand - min. Füllstand. Eingabe Abhängig von der Antenne Werkseinstellung Abhängig von der Antenne Zusätzliche Information 100% A0019487  31 Abgleich Voll (F) bei Messungen in Flüssigkeiten Füllstand...
Seite 112 Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information A0019482  32 Füllstand bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  125). Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand.
Seite 113: Signalqualität
Micropilot FMR50 PROFIBUS PA Bedienmenü Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des Füllstandechos. Zusätzliche Information Bedeutung der Anzeige • Stark Das ausgewertete Echo liegt mindestens 10 dB über der Echoschwelle. • Mittel Das ausgewertete Echo liegt mindestens 5 dB über der Echoschwelle.
Seite 114: Aktuelle Ausblendung
Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Manuelle Map-Aufnahme Zu wählen, wenn der Ausblendungsbereich manuell über Parameter Ende Ausblendung (→  115) festgelegt werden soll. Ein Vergleich zwischen angezeigter und tatsächli- cher Distanz ist in diesem Fall nicht erforderlich.
Seite 115 Micropilot FMR50 PROFIBUS PA Bedienmenü Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  113) = Manuelle Map-Aufnahme oder Distanz zu klein Beschreibung Neues Ende der Ausblendung angeben. Eingabe 0,1 … 999 999,9 m Werkseinstellung 0,1 m Zusätzliche Information...
Seite 116: Wizard "Ausblendung
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  108) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.
Seite 117 Micropilot FMR50 PROFIBUS PA Bedienmenü Anzeige • Aufnahme initialisieren • Läuft • Fertig Endress+Hauser...
Seite 118: Untermenü "Analog Input 1
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.3.2 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks verfügbar. Für ein vollständige Liste aller Blockparameter siehe Experte → Analog inputs → Analog input 1 …...
Seite 119 Micropilot FMR50 PROFIBUS PA Bedienmenü Auswahl • Fail safe value • Fallback value • Off Werkseinstellung Zusätzliche Information Bedeutung der Optionen Dieser Parameter legt den Ausgabewert des Analog-Input-Blocks im Fehlerfall fest. • Fail safe value Der Ausgabewert im Fehlerfall wird im Parameter Fail safe value (→  119) definiert.
Seite 120: Untermenü "Erweitertes Setup
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.3.3 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitertes Setup Status Verriegelung Navigation  Setup → Erweitertes Setup → Status Verriegelung Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt •...
Seite 121 • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 122 Wässrig (DK >= 4) DK 4 ... 7 Sonstiges Unbekannt Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Endress+Hauser...
Seite 123: Werkseinstellung
Micropilot FMR50 PROFIBUS PA Bedienmenü Max. Befüllgeschwindigkeit flüssig  Navigation  Setup → Erweitertes Setup → Füllstand → Max. Befüllgeschwindigkeit flüssig Voraussetzung Medientyp (→  122) = Flüssigkeit Beschreibung Maximal zu erwartende Befüllgeschwindigkeit wählen. Auswahl • Langsam < 1cm (0,4in)/min •...
Seite 124 Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Das Gerät passt die internen Filter der Signalauswertung und die Dämpfung des Ausgangs- signals an die angegebene typische Füllstand-Änderungsgeschwindigkeit an: Max. Entleergeschwindigkeit flüssig (→  123) Sprungantwortzeit / s Langsam < 1cm (0,4in)/min Mittel <...
Seite 125: Füllstandeinheit
• Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Endress+Hauser...
Seite 126 Bedienmenü Micropilot FMR50 PROFIBUS PA A0019492  34 Blockdistanz (BD) bei Messung in Flüssigkeiten Füllstandkorrektur  Navigation  Setup → Erweitertes Setup → Füllstand → Füllstandkorrektur Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 % Werkseinstellung 0,0 % Zusätzliche Information...
Seite 127 Micropilot FMR50 PROFIBUS PA Bedienmenü A0019867  35 ' P arameter "Tank/Silo Höhe" (→  126)' bei Mesung in Flüssigkeiten Abgleich Leer (→  110) Tank/Silo Höhe (→  126) Bei Tanks oder Silos mit einem konischen Auslauf sollte Tank/Silo Höhe nicht ange- passt werden, da üblicherweise in solchen Anwendungen Leerablgeich nicht <<...
Seite 128 Bedienmenü Micropilot FMR50 PROFIBUS PA Untermenü "Linearisierung" 100% L‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0019648  36 Linearisierung: Umrechnung des Füllstands in ein Volumen oder ein Gewicht; die Umrechnung ist von der Behälterform abhängig...
Seite 129 Micropilot FMR50 PROFIBUS PA Bedienmenü Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  131 Einheit nach Linearisierung →  132 Freitext →  133 Maximaler Wert →  134 Durchmesser →...
Seite 130 Bedienmenü Micropilot FMR50 PROFIBUS PA Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  131 Einheit nach Linearisierung →  132 Freitext →  133 Füllstand linearisiert →  133 Maximaler Wert →...
Seite 131: Linearisierungsart
Micropilot FMR50 PROFIBUS PA Bedienmenü Beschreibung der Parameter Navigation  Setup → Erweitertes Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitertes Setup → Linearisierung → Linearisierungsart Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...
Seite 132: Einheit Nach Linearisierung
Bedienmenü Micropilot FMR50 PROFIBUS PA Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...
Seite 133: Freitext
Micropilot FMR50 PROFIBUS PA Bedienmenü Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l •...
Seite 134: Maximaler Wert
Bedienmenü Micropilot FMR50 PROFIBUS PA Maximaler Wert  Navigation  Setup → Erweitertes Setup → Linearisierung → Maximaler Wert Voraussetzung Linearisierungsart (→  131) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend •...
Seite 135: Tabellenmodus
Micropilot FMR50 PROFIBUS PA Bedienmenü Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  108). Tabellenmodus  Navigation  Setup → Erweitertes Setup → Linearisierung → Tabellenmodus Voraussetzung Linearisierungsart (→  131) = Tabelle Beschreibung Eingabemodus für Linearisierungstabelle wählen.
Seite 136: Füllstand
Bedienmenü Micropilot FMR50 PROFIBUS PA Bedingungen an die Linearisierungstabelle • Die Tabelle kann aus bis zu 32 Wertepaaren "Füllstand - Linearisierter Wert" bestehen. • Die Tabelle muss monoton sein (steigend oder fallend). • Der erste Tabellenwert muss dem minimalen Füllstand entsprechen.
Seite 137: Kundenwert
Micropilot FMR50 PROFIBUS PA Bedienmenü Werkseinstellung Füllstand (Halbautomatisch) Navigation  Setup → Erweitertes Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  131) = Tabelle • Tabellenmodus (→  135) = Halbautomatisch Beschreibung Zeigt gemessenen Füllstand (vor Linearisierung). Dieser Wert wird in den Tabellenpunkt übernommen.
Seite 138 Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  131) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.
Seite 139 Micropilot FMR50 PROFIBUS PA Bedienmenü Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen Ausgang bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Ausgang bei Echoverlust Beschreibung Ausgangsverhalten bei Echoverlust Auswahl • Letzter gültiger Wert •...
Seite 140 Bedienmenü Micropilot FMR50 PROFIBUS PA Rampe bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Rampe bei Echoverlust Voraussetzung Ausgang bei Echoverlust (→  139) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust Eingabe Gleitkommazahl mit Vorzeichen...
Seite 141 • Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0019492  38 Blockdistanz (BD) bei Messung in Flüssigkeiten...
Seite 142 Bedienmenü Micropilot FMR50 PROFIBUS PA Wizard "WHG-Bestätigung" Wizard WHG-Bestätigung ist nur bei Geräten mit WHG-Zulassung vorhanden (Merk- mal 590: "Weitere Zulassung", Ausprägung LC: "WHG Überfüllsicherung" ), solange sie sich nicht im WHG-verriegelten Zustand befinden. Wizard WHG-Bestätigung wird benötigt, um das Gerät in den WHG-verriegelten Zustand zu bringen.
Seite 143 Micropilot FMR50 PROFIBUS PA Bedienmenü Wizard "WHG deaktivieren" Der Wizard WHG deaktivieren (→  143) ist nur vorhanden, wenn das Gerät WHG- verriegelt ist. Für Einzelheiten siehe das "Handbuch zur funktionalen Sicherheit" zum jeweiligen Gerät. Navigation  Setup → Erweitertes Setup → WHG deaktivieren Schreibschutz rücksetzen...
Seite 144 Bedienmenü Micropilot FMR50 PROFIBUS PA Untermenü "Schaltausgang" Das Untermenü Schaltausgang (→  144) ist nur vorhanden bei Geräten mit Schalt- ausgang. Navigation  Setup → Erweitertes Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitertes Setup → Schaltausgang → Funktion Schaltausgang Beschreibung Funktion für Schaltausgang wählen.
Seite 145 Micropilot FMR50 PROFIBUS PA Bedienmenü Beschreibung Gerätestatus für Schaltausgang wählen. Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 • Digitalausgang 1 • Digitalausgang 2 • Digitalausgang 3 • Digitalausgang 4 Werkseinstellung Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke.
Seite 146: Einschaltpunkt
Bedienmenü Micropilot FMR50 PROFIBUS PA Einschaltpunkt  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  144) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt >...
Seite 147: Einschaltverzögerung
Micropilot FMR50 PROFIBUS PA Bedienmenü A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  144) = Grenzwert • Zuordnung Grenzwert (→  145) ≠ Aus Beschreibung Verzögerungszeit für das Einschalten vom Schaltausgang festlegen.
Seite 148 Bedienmenü Micropilot FMR50 PROFIBUS PA Ausschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Ausschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  144) = Grenzwert • Zuordnung Grenzwert (→  145) ≠ Aus Beschreibung Verzögerungszeit für das Ausschalten vom Schaltausgang festlegen.
Seite 149: Zusätzliche Information
Micropilot FMR50 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 150 Bedienmenü Micropilot FMR50 PROFIBUS PA Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitertes Setup → Anzeige Language Navigation  Setup → Erweitertes Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
Seite 151 Micropilot FMR50 PROFIBUS PA Bedienmenü Zusätzliche Information 4841.000 Â A0019963  39 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  40 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  41 "Format Anzeige"...
Seite 152 Bedienmenü Micropilot FMR50 PROFIBUS PA 1 … 4. Anzeigewert  Navigation  Setup → Erweitertes Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Auswahl • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur •...
Seite 153 Micropilot FMR50 PROFIBUS PA Bedienmenü Werkseinstellung Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden können. Dämpfung Anzeige  Navigation  Setup → Erweitertes Setup → Anzeige → Dämpfung Anzeige Beschreibung Reaktionszeit der Vor-Ort-Anzeige auf Messwertschwankungen einstellen.
Seite 154 Bedienmenü Micropilot FMR50 PROFIBUS PA Kopfzeilentext  Navigation  Setup → Erweitertes Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→  153) = Freitext Beschreibung Text für Kopfzeile der Vor-Ort-Anzeige eingeben. Werkseinstellung ------------ Zusätzliche Information Wie viele Zeichen angezeigt werden können, ist abhängig von den verwendeten Zeichen.
Seite 155: Hintergrundbeleuchtung
Micropilot FMR50 PROFIBUS PA Bedienmenü Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Zusätzliche Information • Gilt nur für Zahlen im Bedienmenü (zum Beispiel Abgleich Leer, Abgleich Voll), nicht für die Messwertdarstellung. Für die Messwertdarstellung wird die Zahl der Nachkom- mastellen eingestellt in den Parametern 1 …...
Seite 156 Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 157 Micropilot FMR50 PROFIBUS PA Bedienmenü Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 158 Bedienmenü Micropilot FMR50 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
Seite 159 Micropilot FMR50 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
Seite 160: Werkseinstellung
Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  121) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 161 Micropilot FMR50 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
Seite 162 Bedienmenü Micropilot FMR50 PROFIBUS PA Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.
Seite 163: Menü "Diagnose
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Aktuelle Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
Seite 164 Bedienmenü Micropilot FMR50 PROFIBUS PA Zeitstempel Navigation  Diagnose → Zeitstempel Betriebszeit ab Neustart Navigation  Diagnose → Betriebszeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.
Seite 165: Untermenü "Diagnoseliste
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...
Seite 166: Untermenü "Ereignis-Logbuch
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.4.2 Untermenü "Ereignis-Logbuch" Untermenü Ereignis-Logbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignis-Logbuch Filteroptionen  Navigation ...
Seite 167: Untermenü "Geräteinformation
Zeigt die Seriennummer vom Messgerät. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 168 Bedienmenü Micropilot FMR50 PROFIBUS PA Bestellcode  Navigation  Diagnose → Geräteinformation → Bestellcode Beschreibung Zeigt den Gerätebestellcode. Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
Seite 169: Untermenü "Messwerte
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0019483  44 Distanz bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→...
Seite 170: Elektroniktemperatur
Bedienmenü Micropilot FMR50 PROFIBUS PA Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspannung 1 Schaltzustand Navigation  Diagnose → Messwerte → Schaltzustand Beschreibung Zeigt aktuellen Zustand vom Schaltausgang. Elektroniktemperatur Navigation  Diagnose → Messwerte → Elektroniktemperatur Beschreibung Zeigt aktuelle Elektroniktemperatur.
Seite 171: Untermenü "Analog Input 1
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.4.5 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Untermenü Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks ver- fügbar. Für ein vollständige Liste aller Blockparameter siehe Diagnose → Analog inputs →...
Seite 172 Bedienmenü Micropilot FMR50 PROFIBUS PA Out status Navigation  Diagnose → Analog inputs → Analog input 1 … 6 → Out status Beschreibung Element Status des Standardparameters OUT im Analog-Input-Block nach den PROFIBUS- Profilen. Anzeige • Good • Uncertain • Bad Zusätzliche Information...
Seite 173: Untermenü "Messwertspeicher
Micropilot FMR50 PROFIBUS PA Bedienmenü 16.4.6 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1 … 4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuordnung 1 … 4. Kanal Auswahl • Aus • Füllstand linearisiert • Distanz • Klemmenspannung •...
Seite 174 Bedienmenü Micropilot FMR50 PROFIBUS PA Nach Ablauf dieser Zeit werden die ältesten im Speicher vorhandenen Datenpunkte zyk- lisch überschrieben, so dass immer eine Zeit von T im Speicher bleibt (Ringspeicher- Prinzip). Wenn die Länge des Speicherintervalls geändert wird, wird der Inhalt des Messwert- speichers gelöscht.
Seite 175 Micropilot FMR50 PROFIBUS PA Bedienmenü Untermenü "Anzeige 1 … 4. Kanal" Die Untermenüs Anzeige 1 … 4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden.
Seite 176: Untermenü "Simulation
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.4.7 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
Seite 177 Micropilot FMR50 PROFIBUS PA Bedienmenü Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozeßgrösse →  178 Wert Prozessgröße →  178 Simulation Schaltausgang →  178 Schaltzustand →  179 Simulation Gerätealarm →  179...
Seite 178 Bedienmenü Micropilot FMR50 PROFIBUS PA Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozeßgrösse  Navigation  Experte → Diagnose → Simulation → Zuordnung Prozeßgrösse Auswahl • Aus • Füllstand • Füllstand linearisiert Werkseinstellung Zusätzliche Information • Der Wert der zu simulierenden Größe wird in Parameter Wert Prozessgröße (→...
Seite 179 Micropilot FMR50 PROFIBUS PA Bedienmenü Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  178) = An Beschreibung Zustand vom Schaltausgang für die Simulation wählen. Auswahl • Offen • Geschlossen Werkseinstellung Offen Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert.
Seite 180: Untermenü "Gerätetest
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.4.8 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
Seite 181 Micropilot FMR50 PROFIBUS PA Bedienmenü Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.
Seite 182: Untermenü "Heartbeat
Bedienmenü Micropilot FMR50 PROFIBUS PA 16.4.9 Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung...
Seite 183: Stichwortverzeichnis
