6.6.1 Empfehlungen für das Bypassrohr
• Metallisch (ohne Kunststoff- oder Email-Auskleidung).
• Konstanter Durchmesser.
• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z. B. 95 mm (3,5 in))
nächstgrößere Antenne verwenden und mechanisch anpassen (bei Hornantennen).
• Durchmesserunterschied zwischen Hornantenne und innerem Durchmesser des Bypass so
klein wie möglich.
• Bei Übergängen, die z. B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen
von einzelnen Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm (0,04 in) entste-
hen.
• Im Bereich der Tankverbindungsstücke (~ ±20 cm (7,87 in)) ist mit einer reduzierten
Genauigkeit der Messung zu rechnen.
6.7 Behälter mit Wärmeisolierung

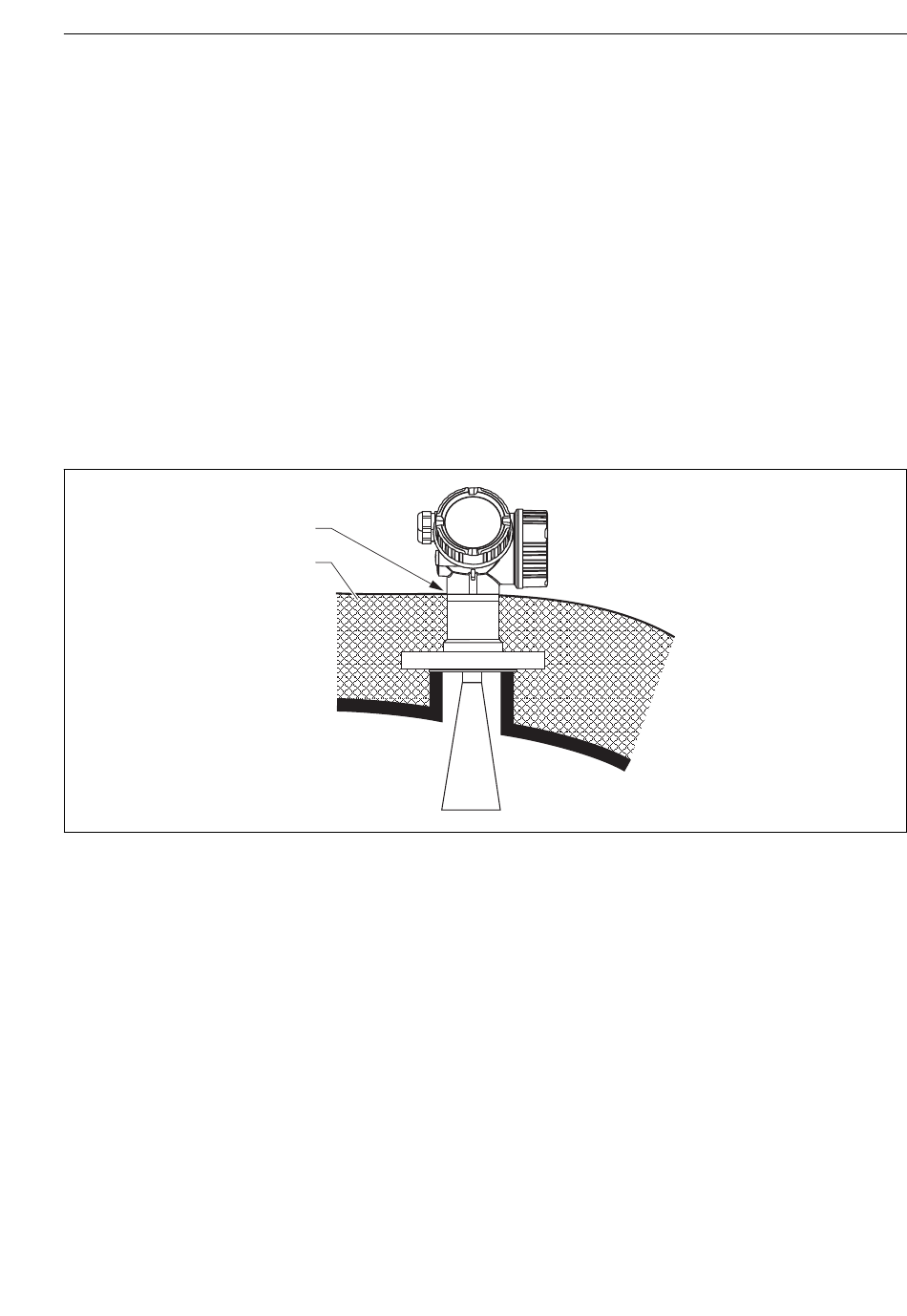

Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist
bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubezie-
hen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.
6.8 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes-
sumformergehäuse drehen:
Endress+Hauser
1
2
Montage
A0019142
