Micropilot FMR53, FMR54 HART
6.4.2 Hornantenne (FMR54)

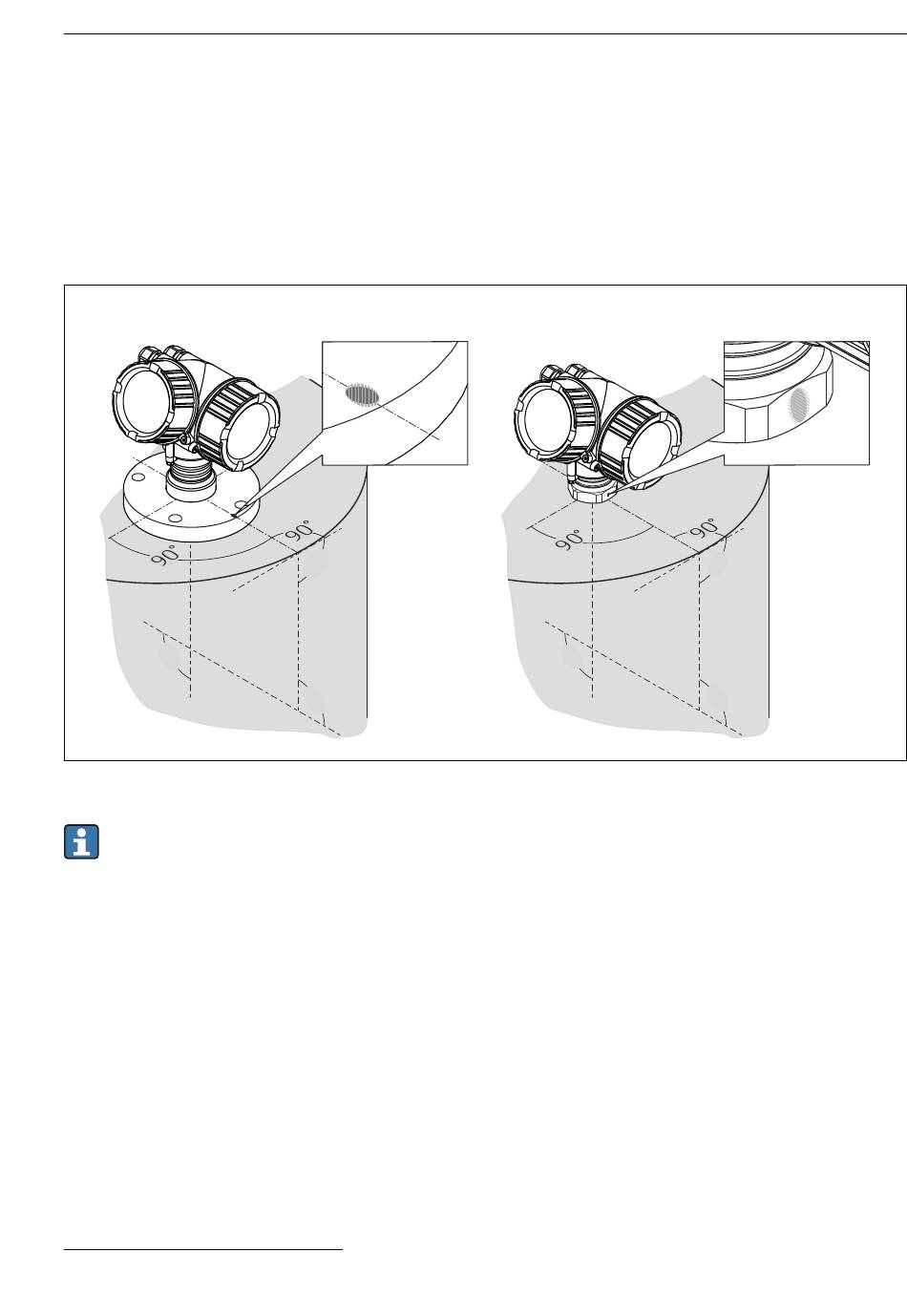

Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwischen
den Flanschlöchern). Diese Markierung muss so gut wie möglich zur Tankwand ausgerich-
tet werden.
A
9 0
°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen
Strichen bestehen.
Hinweise zum Stutzen
Die Hornantenne sollte aus dem Stutzen ragen; evtl. Version mit Antennenverlängerung
100 ... 400 mm (4 ... 16 in) wählen
3) Siehe dazu in der Produktstruktur: Merkmal 610 "Zubehör montiert", Optionen OM, ON, OR, OS.
Endress+Hauser
°
9 0
9 0
°
3)
.
B
9 0
°
Montage
°
9 0
9 0
°
A0018974
