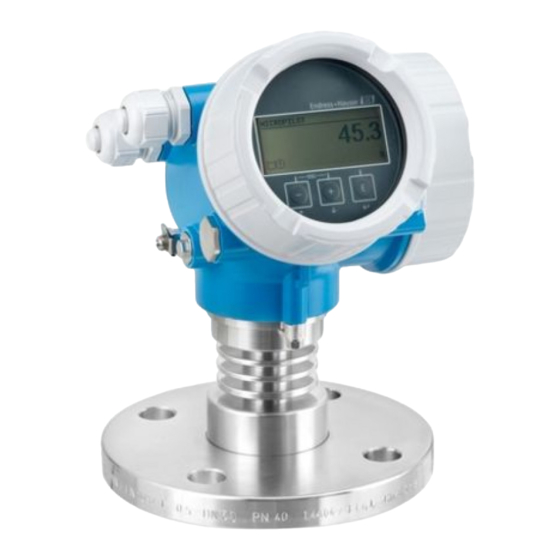

Endress+Hauser Micropilot FMR51 Technische Information

Füllstand-radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR51:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01040F/00/DE/03.13
71224352
Products
Technische Information
Micropilot FMR51, FMR52
Füllstand-Radar
Füllstandmessung in Flüssigkeiten
Anwendungsbereich
Kontinuierliche, berührungslose Füllstandmessung von Flüssigkeiten, Pasten und
Schlämmen
Eigenschaften FMR51:
• Füllstandmessungen in Flüssigkeiten unter extremen Bedingungen
• Maximaler Messbereich: 40 m (131 ft); für Variante mit erhöhter Dynamik:
70 m (230 ft)
• Prozessanschluss: 1½" Gewinde/Tri-Clamp/Flansch
• Temperaturber.: –196...+450 °C (–321...+842 °F)
• Druckbereich: –1...+160 bar (–14,5...+2 320 psi)
• Messgenauigkeit: ±2 mm
Eigenschaften FMR52:
• Für aggressive Medien sowie für höchste hygienische Anforderungen (ASME BPE,
USP Class VI)
• Frontbündige, mit PTFE gefüllte Hornantenne
• Maximaler Messbereich: 40 m (131 ft); für Variante mit erhöhter Dynamik:
60 m (197 ft)
• Frontbündige Flanschmontage (inklusive Flanschplattierung) oder Prozessan-
schlüsse für Hygieneansprüche (Tri-Clamp, ...)
• Temperaturbereich: –40...+200 °C (–40...+392 °F)
• Druckbereich: –1...+16 bar (–14,5...+232 psi)
• Messgenauigkeit: ±2 mm
Ihre Vorteile
• Betriebssicher auch bei wechselnden Produkt- und Prozesseigenschaften
• Integrierter Datenspeicher (HistoROM) für hohe Verfügbarkeit
• Intuitives Bedienmenü in Landessprache zur einfachen Inbetriebnahme
• Exakte Diagnose- und Prozessinformation
• Internationale Explosionsschutzzertifikate
• 5-Punkte-Linearitätsprotokoll
• WHG- und Schiffbauzulassungen
• SIL2 nach IEC 61508, SIL3 bei homogener oder diversitärer Redundanz
• Systemintegration über HART/PROFIBUS PA (Profil 3.02)/FOUNDATION Fieldbus
