Micropilot FMR53, FMR54 HART
7.1.2
Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff-
net werden, um das Signalkabel anzuschließen.

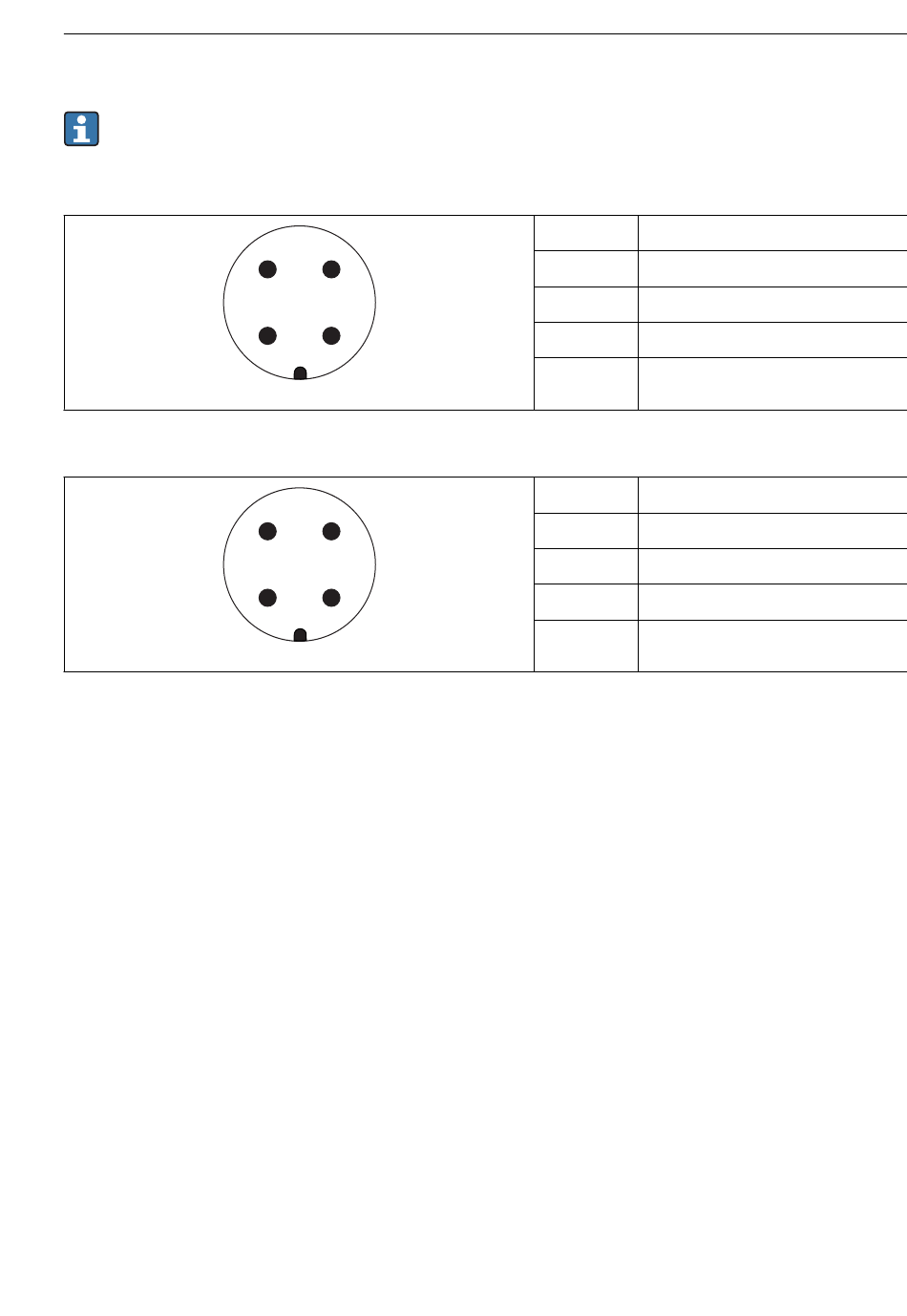

Pinbelegung beim Stecker M12
Pinbelegung beim Stecker 7/8"
Endress+Hauser
4
3
1
2
1
3
2
4
Pin
Bedeutung
1
Signal +
2
nicht belegt
3
Signal -
4
Erde
A0011175
Pin
Bedeutung
1
Signal -
2
Signal +
3
nicht belegt
4
Schirm
A0011176
Elektrischer Anschluss
39
