dormakaba Montageanleitung
Legen Sie die Senkkopfschraube zur nachfolgenden Wiedermontage im übernächsten Schritt zur Seite.
Montieren Sie nun alle Teile wie im Folgenden abgebildet und stellen Sie dabei eine saubere Ausrichtung
und Montage aller gezeigten Komponenten sicher. Das Schloss muss sich anschließend einfach betätigen
lassen, die Drücker müssen vollständig und frei in ihre Ausgangslagen zurückfedern können. Sobald alle Kabel
angeschlossen sind, ist sicherzustellen, dass überschüssige Kabelstücke beim Aufsetzen der Beschlagteile
in vorhandene Türausnehmungen geschoben werden und somit beim Festschrauben der Beschlagteile nicht
verletzt werden können.
Sofern Sie in Verbindung mit dem Kit 2 oder 3 eine Bluetooth- und/oder Online-Option gewählt haben,
installieren Sie diese bitte gemäß Anhang A.
gem. 4.3
Option a)
A1
B
V2
Option a)
gem .4.3
F
H
F
B
Option a) gem. 4.3
Confidant RFID
14
Kit1, Kit 2, Kit 3
Option a)
gem. 4.3
V1
Option b)
Y
D
X
C
A1
Option a) gem. 4.3
WN 060333 45532
J
gem. 4.3
Option b)
G
I
E
J
Option a)
gem. 4.3

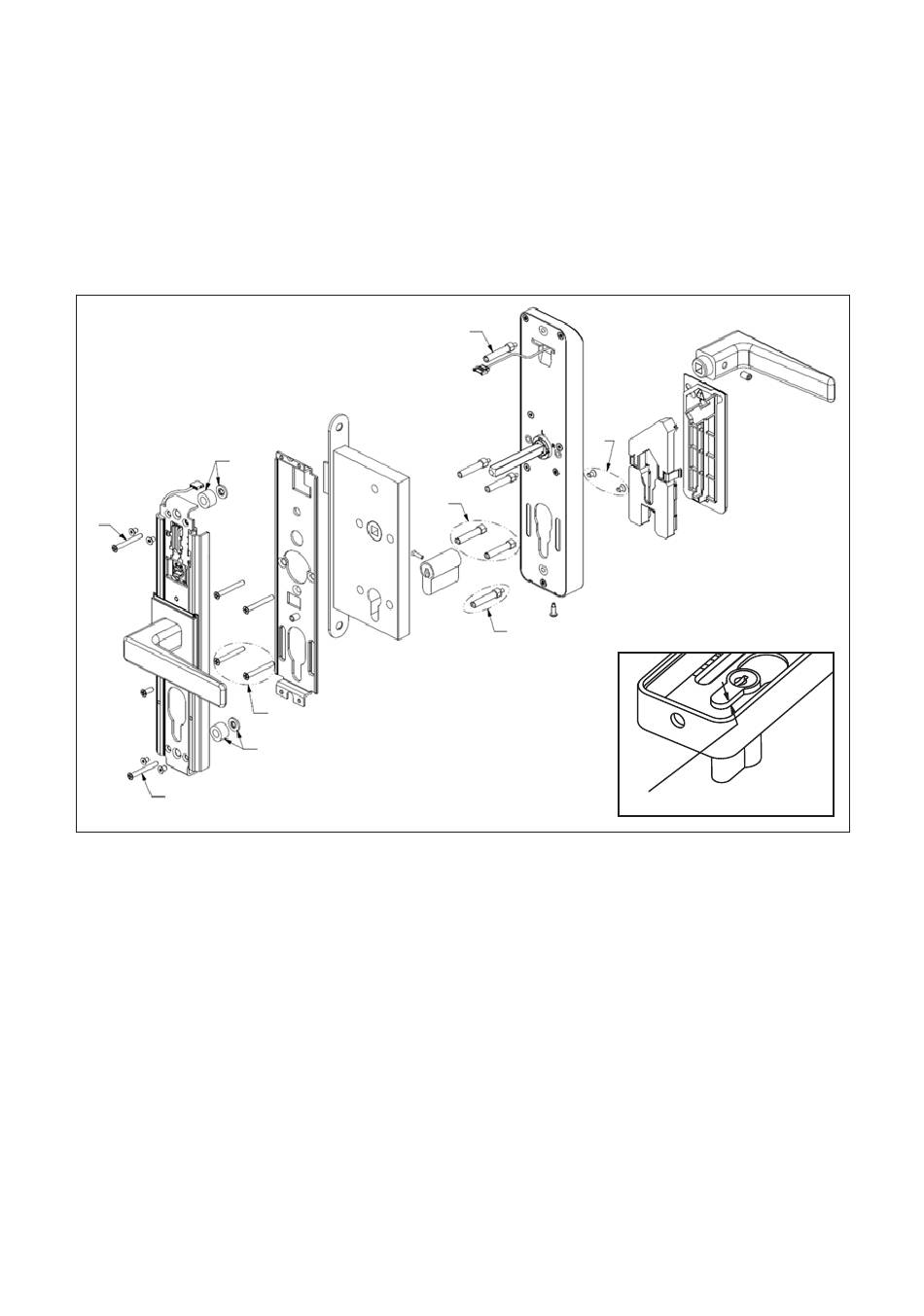

Montage aller Komponenten an der Tür
T
R
Q
3mm bis 13mm
2021-08
