dormakaba Montageanleitung
4
Montage des Außenbeschlags
ACHTUNG: Bei Verwendung des DIN-Außendrückers
(siehe Anhang E) montieren Sie bitte zunächst
den Außendrücker inklusive der dazugehörigen
Befestigungsschraube.
4.1
Auswahl und Montage des
Vierkantstiftes (M)

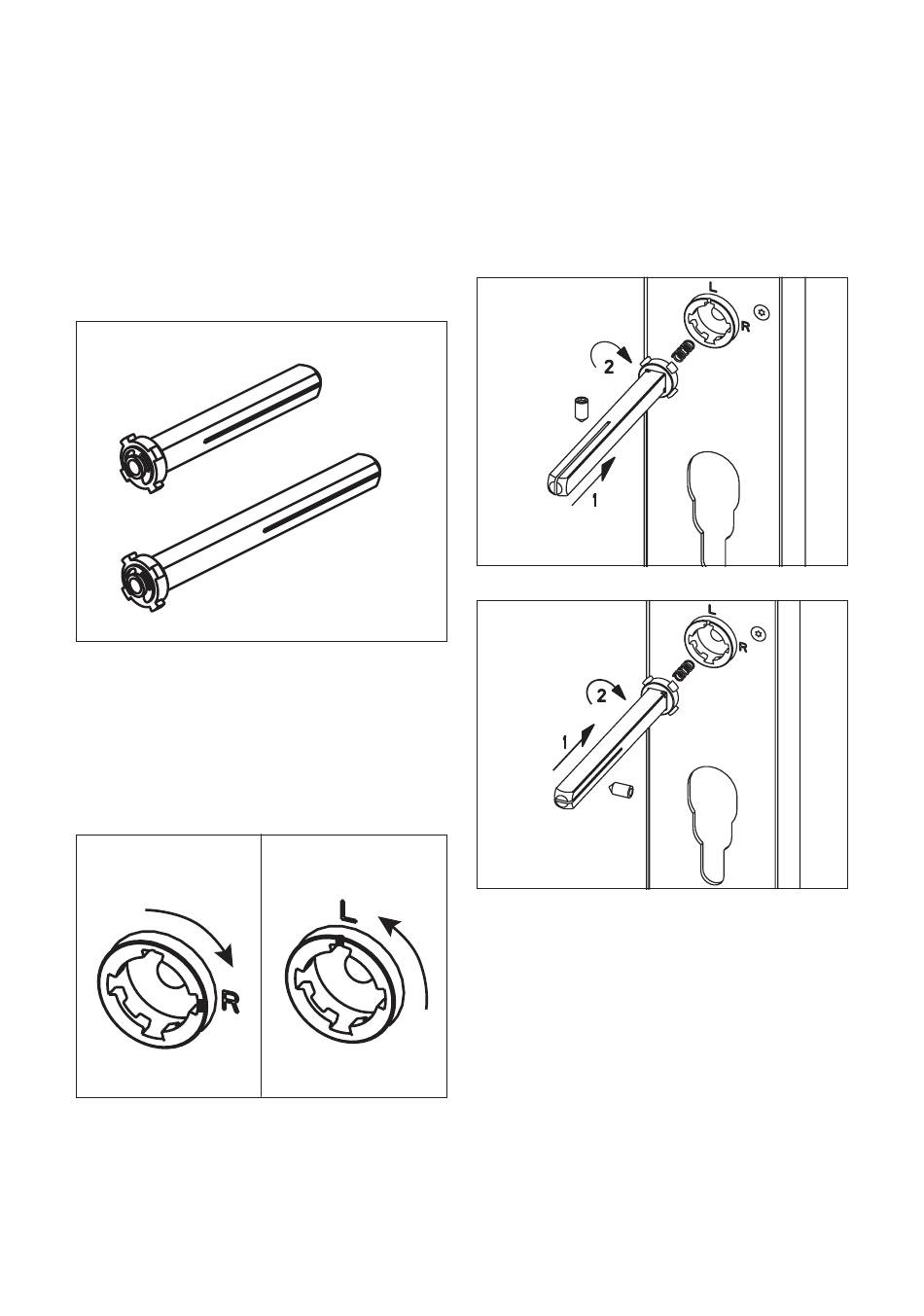

1.
Wählen sie den passenden Vierkantstift (M)
gemäß Türdicke.
2. Überprüfen Sie die Öffnungsrichtung. Bringen
Sie die Vierkantaufnahme auf der Rückseite der
Beschlag-Aussenseite (S) vor der Montage in die
erforderliche Position. Je nach Öffnungsichtung
der Tür gibt es 2 Ausführungen: links (Bezeichnung
L - entspricht DIN R) und rechts (Bezeichnung R -
entspricht DIN L).
Rechts
Confidant RFID
Kit1, Kit 2, Kit 3
1 x
1 x
Links
WN 060333 45532
3. Setzen Sie nun den Vierkantstift ein: Fügen Sie
dazu die Druckfeder (K) in das Loch am hinteren
Ende des Vierkantstiftes (M) und führen Sie den
Vierkantstift mit dem Schlitz nach oben zeigend
in die Vierkantaufnahme des Beschlages ein.
Drehen Sie den Vierkantstift unter Federdruck
im Uhrzeigersinn bis zum Anschlag und lassen
Sie den Vierkantstift durch Loslassen im
Kupplungsring einrasten. Der Schlitz im Vierkant
muss anschließend horizontal stehen.
A) Spannschraube oben
oder unten
M
B) Spannschraube an
der Seite
2021-08
Montage des Außenbeschlags
K
S
7
