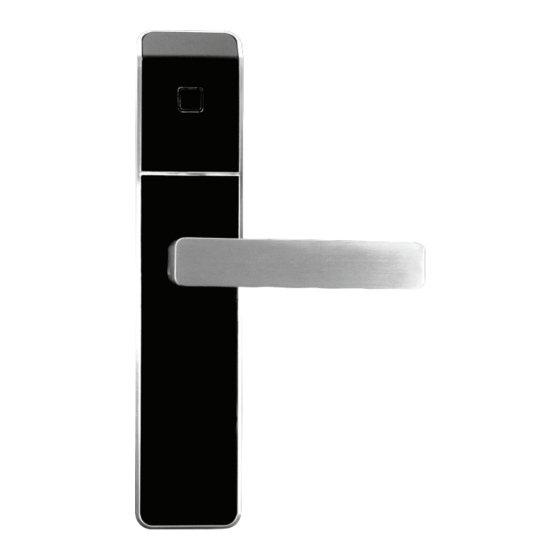

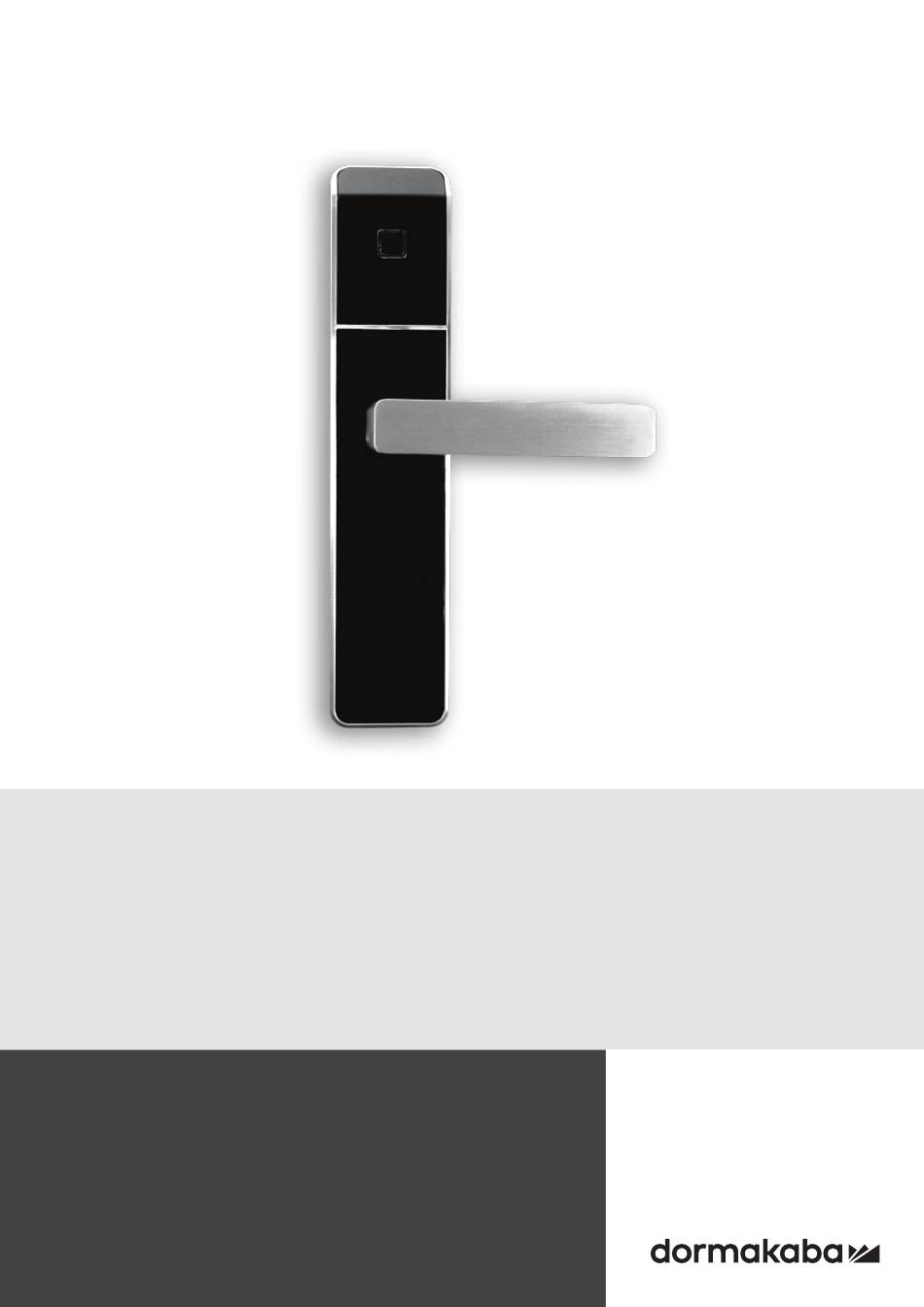

- Seite 1 Confidant RFID Kit 1, Kit 2, Kit 3 Montageanleitung WN 060333 45532/15905 – 2021-08...
-
Seite 2: Inhaltsverzeichnis
Achtung: Nicht genehmigte Änderungen oder Modifizierungen am System können dazu führen, dass die Benutzungserlaubnis für dieses Gerät erlischt Made in Canada ©2020 dormakaba Canada Inc. Alle Marken und eingetragenen Warenzeichen sind das Eigentum der jeweiligen Rechteinhaber. Confidant RFID WN 060333 45532... -
Seite 3: Einleitung Und Haftungsausschluss
Zielgruppe: Diese Anleitung wurde für Instandhaltungsfachpersonal oder Montagefachleute für Schließanlagen erstellt, die mit den üblichen Sicherheitsmaßnahmen vertraut sind und die beschriebenen Schritte sachkundig durchführen können. dormakaba übernimmt keine Haftung für Schäden oder Fehlfunktionen, die durch eine unsachgemäße Montage jeglicher Art hervorgerufen wurden. -
Seite 4: Lieferumfang
Montageanleitung Lieferumfang Lieferumfang Abkürzung Teilebezeichnung Anzahl Enthalten in Kit Abbildung Scheibe Distanzhülse mit Unterlegscheibe (kann 2, 3 optional verwendet werden) Schraube Senkkopf, M5 x 40 mm 1, 2, 3 Schraube Linsenkopf, M4 x 30 mm 1, 2, 3 Schraube Senkkopf, M4 x 30 mm 1, 2, 3 Rosetten-Gewindehülse, M4 x 33 mm... - Seite 5 Montageanleitung Lieferumfang Abkürzung Teilebezeichnung Anzahl Enthalten in Kit Abbildung Batteriehalter 1, 2, 3 Batteriefachabdeckung 1, 2, 3 Beschlag-Aussenseite 1, 2, 3 Aussendrücker (diverse Ausführungen, je 1, 2, 3 nach Bestellung) Zugfeder für Beschlag Innenseite 2, 3 Beschlag Innenseite 2, 3 Siehe Abb.
- Seite 6 Montageanleitung Lieferumfang Beschlag Innenseite - Ausführungen Innenseitiger Beschlag bei elektronischer DND ("Do not Distrurb" = Bitte nicht stören) Verriegelung Innenseitiger Beschlag bei mechanischer "Bitte nicht stören" Drehknauf-Verriegelung Innenseitiger Beschlag ohne Innen-Verriegelung Grundplatte Innenbeschlag Baugruppe Innenbeschlag mit Drücker je nach Version Innenbeschlag Blende für elektronische "Bitte...
-
Seite 7: Montage Des Außenbeschlags
Montageanleitung Montage des Außenbeschlags Montage des Außenbeschlags 3. Setzen Sie nun den Vierkantstift ein: Fügen Sie dazu die Druckfeder (K) in das Loch am hinteren ACHTUNG: Bei Verwendung des DIN-Außendrückers Ende des Vierkantstiftes (M) und führen Sie den (siehe Anhang E) montieren Sie bitte zunächst Vierkantstift mit dem Schlitz nach oben zeigend den Außendrücker inklusive der dazugehörigen... - Seite 8 Montageanleitung Montage des Außenbeschlags 4. Montieren Sie anschließend den Klemmring für den Vierkantstift (N) unmittelbar am unteren Ende der Vierkantstiftes und arretieren Sie den Klemmring (N) durch Verbiegen der Schenkel mit Hilfe einer Zange Achten Sie darauf, dass die...
-
Seite 9: Vormontage Des Außenseitigen Beschlags Inkl. Drücker
Montageanleitung Montage des Außenbeschlags Vormontage des außenseitigen Beschlags inkl. Drücker Fügen Sie die Kunststoffhülse (O) wie dargestellt mit dem Drücker (T) und montieren Sie anschließend den Drücker je nach Öffnungsrichtung auf dem äußeren Ende des Vierkantstift (S) und arretieren Sie den Drücker mittels der Inbusschraube (L). -
Seite 10: Montage Der Verbindungselemente Zur Türinnenseite
Montageanleitung Montage des Außenbeschlags Montage der Verbindungselemente zur Türinnenseite Für die Montage des Confidant können Sie grundsätzlich zwischen 2 Montagearten wählen: Rosettenmontage oder Kreuzmontage. Rosettenmontage Kreuzmontage Schrauben Sie zunächst die beiden abgesetzten Gewindehülsen (I) in die beiden Aufnahmen links und rechts der Spindel auf der Innenseite des außenseitigen Beschlags. -
Seite 11: Montage Aller Komponenten An Der Tür
Montageanleitung Montage aller Komponenten an der Tür Montage aller Komponenten an der Tür Kit 1 Montieren Sie nun alle Teile wie im Folgenden abgebildet und stellen Sie dabei eine saubere Ausrichtung und Montage aller gezeigten Komponenten sicher. Das Schloss muss sich anschließend einfach betätigen lassen, der Drücker muss vollständig und frei in seine Ausgangslage zurückfedern können. -
Seite 12: Kit 2 Und
Montageanleitung Montage aller Komponenten an der Tür Kit 2 und 3 Präparieren Sie zunächst den innenseitigen Beschlag: 5.2.1 Öffnungsrichtung anpassen Justieren Sie zunächst die Öffnungsrichtung, falls erforderlich. Öffnungsrichtung von rechts nach links umstellen 3 - Montieren 2 - Um 180 Grad drehen 1 - Ausbauen Öffnungsrichtung von links... - Seite 13 Montageanleitung Montage aller Komponenten an der Tür Je nach gewählter Ausführung haben Sie einen Lösen Sie nun die Senkkkopfschraube (1) an der Innenbeschlag mit einer der hier gezeigten Unterseite des Innenbeschlages, legen Sie diese Innenblenden erhalten: zur Wiedermontage zur Seite und nehmen Sie die...
- Seite 14 Montageanleitung Montage aller Komponenten an der Tür Legen Sie die Senkkopfschraube zur nachfolgenden Wiedermontage im übernächsten Schritt zur Seite. Montieren Sie nun alle Teile wie im Folgenden abgebildet und stellen Sie dabei eine saubere Ausrichtung und Montage aller gezeigten Komponenten sicher. Das Schloss muss sich anschließend einfach betätigen lassen, die Drücker müssen vollständig und frei in ihre Ausgangslagen zurückfedern können.
-
Seite 15: Einsetzen Des Batteriehalters Und Montieren Der Batteriefachabdeckung
Montageanleitung Einsetzen des Batteriehalters und Montieren der Batteriefachabdeckung Einsetzen des Batteriehalters und Montieren Sie nun im letzten Schritt wieder die Montieren der Batteriefachabdeckung innenseitige Beschlagblende (V3a, V3b oder V3c) wie unten gezeigt. Führen Sie dazu die Blende wieder vorsichtig über den Drücker und legen Sie dann die Innenblende an... -
Seite 16: Funktionstest Des Schlosses (Muss Bei Geöffneter Tür Erfolgen)
Montageanleitung Funktionstest des Schlosses (muss bei geöffneter Tür erfolgen) Funktionstest des Schlosses (muss bei geöffneter Tür erfolgen) Stellen Sie sicher, dass die Zimmertür geöffnet ist A - Präsentieren Sie die Schlüsselkarte: Test Schlüssel (ILCO) / Zone-1-Schlüssel (Saflok) B - Überprüfen Sie die LED Anzeige: Grün & Rot (ILCO) / Grün, Rot, Gelb (Saflok) C - Stellen Sie durch Betätigen des außenseitigen Drückers sicher, dass der Riegel ordnungsgemäß... -
Seite 17: Einsetzen Des Batteriefachdeckels
Montageanleitung Einsetzen des Batteriefachdeckels Einsetzen des Batteriefachdeckels ACHTUNG * Achtung: Nach der Programmierung eines Schlosses ist der Batteriefachdeckel unverzüglich zu montieren. Confidant RFID WN 060333 45532 2021-08 Kit1, Kit 2, Kit 3... -
Seite 18: Entnehmen Des Batteriehalters
Montageanleitung Entnehmen des Batteriehalters Entnehmen des Batteriehalters Batteriehalterklemmen lösen Ausschrauben Batteriehalter entnehmen Deckel abhebeln Confidant RFID WN 060333 45532 2021-08 Kit1, Kit 2, Kit 3... -
Seite 19: Anhang A: Installation Des Optionalen Bluethooth- Bzw. Online-Moduls Bei Saflok Kit
Montageanleitung Anhang A Anhang A: Installation des optionalen Bluethooth- bzw. Online-Moduls bei Saflok Kit 1 Verbinden Anleitungen zur Vorbereitung der Türe finden Sie auf der entsprechenden Bohrschablone. Version für Außenanwendungen Confidant RFID WN 060333 45532 2021-08 Kit1, Kit 2, Kit 3... -
Seite 20: Anhang B: Montieren Des Optionalen Bluethooth- Bzw. Online-Moduls Bei Saflok Kit 2 Und Kit
Montageanleitung Anhang B Anhang B: Montieren des optionalen Bluethooth- bzw. Online-Moduls bei Saflok Kit 2 und Kit 3 Die Anleitung zum Entfernen des Deckels des Moduls finden Sie in Anhang D. Confidant RFID WN 060333 45532 2021-08 Kit1, Kit 2, Kit 3... -
Seite 21: Anhang C: Anleitung Zum Wechseln Der Ausrichtung Der Antennenplatine Des Optionalen Online-Moduls Bei Saflok Kit 2 Und Kit
Montageanleitung Anhang C Anhang C: Anleitung zum Wechseln der Ausrichtung der Antennenplatine des optionalen Online-Moduls bei Saflok Kit 2 und Kit 3. Dieser Schritt ist nur erforderlich, sofern sich der Zigbee-Empfänger innerhalb des Raumes befindet und nicht auf der Flurseite. Werkseitig ist die Antennenplatine für den Online-Hub im Beschlag nach außen (Flurseite) ausgerichtet. -
Seite 22: Anhang D: Abnehmen Des Gehäusedeckels Des Optionalen Bluetooth- Bzw. Messenger Online-Moduls
Montageanleitung Anhang D Anhang D: Abnehmen des Gehäusedeckels des optionalen Bluetooth- bzw. Messenger Online-Moduls DETAIL DETAIL Confidant RFID WN 060333 45532 2021-08 Kit1, Kit 2, Kit 3... -
Seite 23: Anhang E: Montage Der Befestigungsschraube Bei Verwendung Des Din-Außendrückers
Montageanleitung Anhang E Anhang E: Montage der Befestigungsschraube bei Verwendung des DIN-Außendrückers Bitte stellen Sie sicher, dass Verwendung des DIN-Außendrückers (siehe Abbildung) vor Einsetzen des Vierkantstiftes der Drücker montiert und die abgebildete Befestigungsschraube eingebaut ist, bzw. montieren Sie diese, falls noch nicht erfolgt. Dies stellt einen festen Sitz des Außendrückers sicher. -
Seite 24: Anhang F: Notausgangsverschluss Nur In Verbindung Mit En 179 Zertifizierten Schlössern (Kit 3)
Fähigkeit zur Freigabe: bestanden (200 000 Zyklen) Feuerwiderstandsfähigkeit; C - Selbsttätiges Schließen; E - Raumabschluss; I - Wärmedemmung: bestanden (Klasse B) Die Leistungsbeschreibung finden Sie auf www.kabalodgingsupport.com." dormakaba Deutschland GmbH DORMA Platz 1 58256 Ennepetal Deutschland T: +49 2333 793-0 F: +49 2333 793-4950 www.dormakaba.com...
