dormakaba Montageanleitung
3

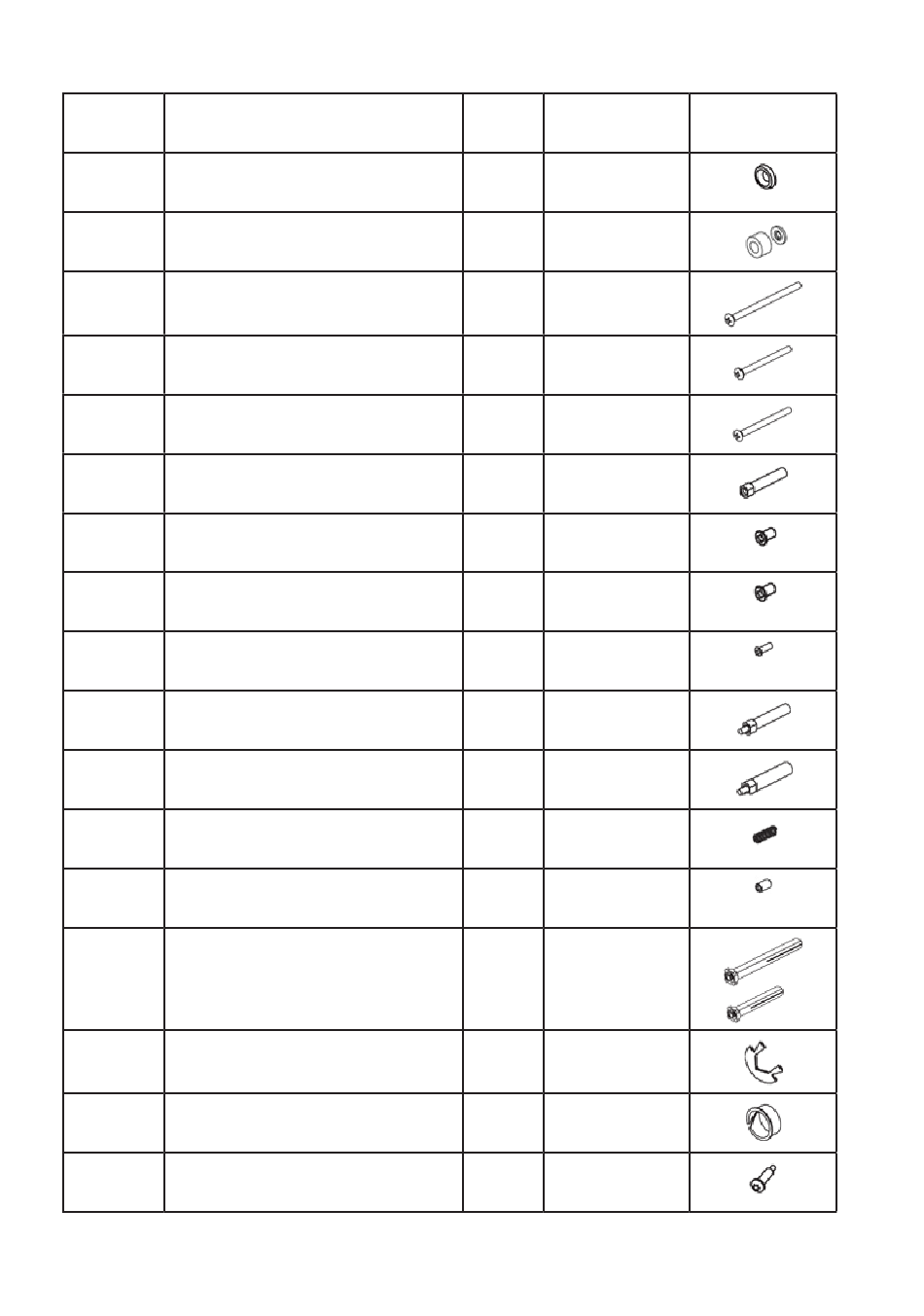

Lieferumfang

Abkürzung
Teilebezeichnung
A
Scheibe
A1
Distanzhülse mit Unterlegscheibe (kann
optional verwendet werden)
B
Schraube Senkkopf, M5 x 40 mm
C
Schraube Linsenkopf, M4 x 30 mm
D
Schraube Senkkopf, M4 x 30 mm
E
Rosetten-Gewindehülse, M4 x 33 mm
F
Senkkopfschraube, M4 x 6 mm
G
Senkkopfschraube, M5 x 6 mm
H
Senkkopfschraube, M3 x 10 mm
I
Abgesetzte Gewindehülse, M4 x 38 mm
J
Nicht abgesetzte Gewindehülse,
M5 x 38 mm
K
Druckfeder, L = 22 mm
L
Inbusschraube für Drücker, M5 x 7 mm
M
Vierkantstift kurz und lang
N
Klemmring für Vierkantstift
O
Kunststoffhülse
P
Torxschraube, abgesetzt, L = 14 mm
Confidant RFID
4
Kit1, Kit 2, Kit 3
Anzahl
Enthalten in Kit
2
2
2
2
2
2
4
2
1
2
2
1
1
1+1
(1 erf.)
2
(1 erf.)
1
1
WN 060333 45532
Lieferumfang
Abbildung
1
2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
1, 2, 3
2021-08
