Installation

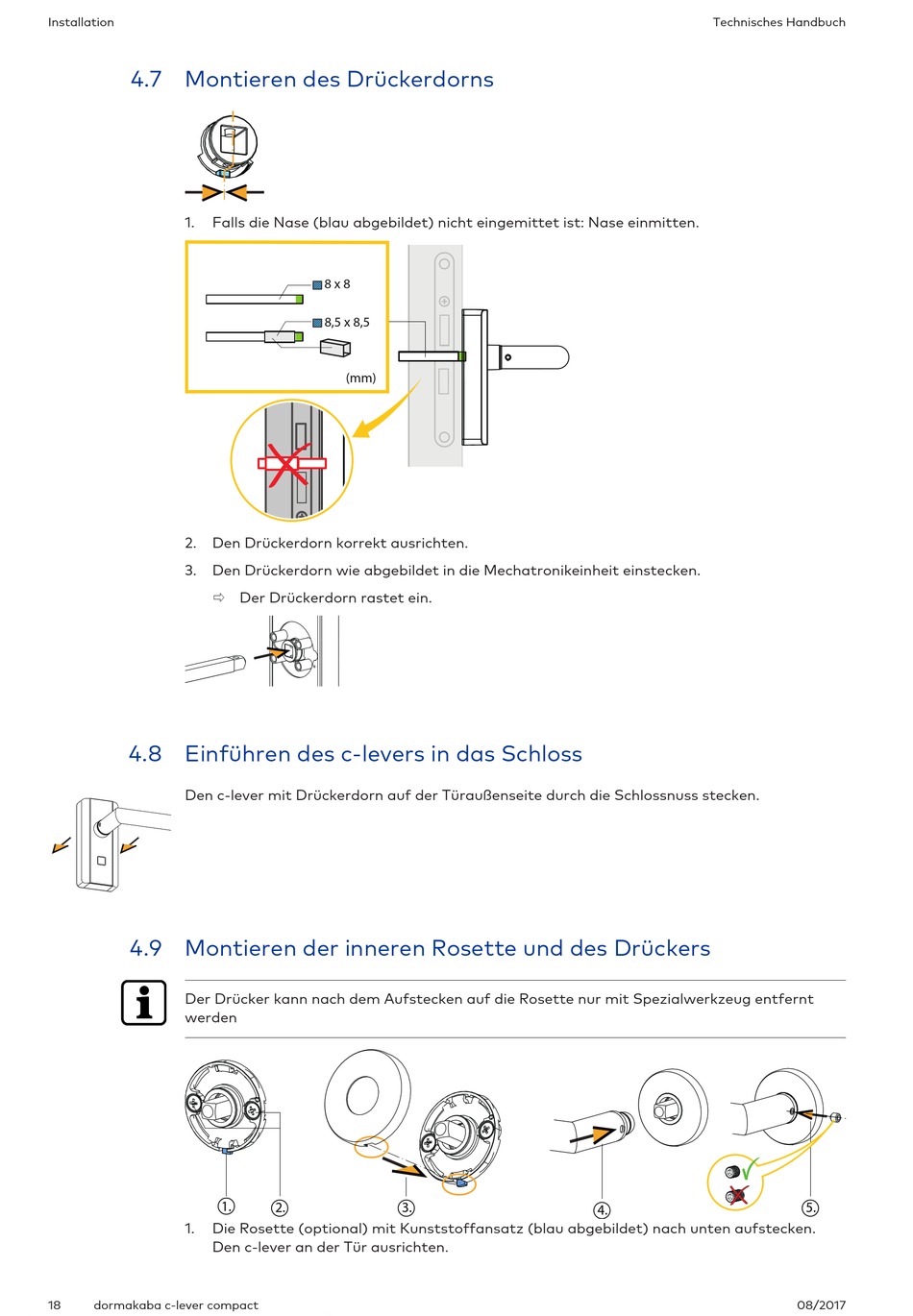

4.7 Montieren des Drückerdorns
1.
Falls die Nase (blau abgebildet) nicht eingemittet ist: Nase einmitten.
2.
Den Drückerdorn korrekt ausrichten.
3.
Den Drückerdorn wie abgebildet in die Mechatronikeinheit einstecken.
ð Der Drückerdorn rastet ein.
4.8 Einführen des c-levers in das Schloss
Den c-lever mit Drückerdorn auf der Türaußenseite durch die Schlossnuss stecken.
4.9 Montieren der inneren Rosette und des Drückers
Der Drücker kann nach dem Aufstecken auf die Rosette nur mit Spezialwerkzeug entfernt
werden
1.
1.
Die Rosette (optional) mit Kunststoffansatz (blau abgebildet) nach unten aufstecken.
Den c-lever an der Tür ausrichten.
18
dormakaba c-lever compact
8,5 x 8,5
(mm)
2.
3.
Technisches Handbuch
4.
5.
08/2017
