Technisches Handbuch

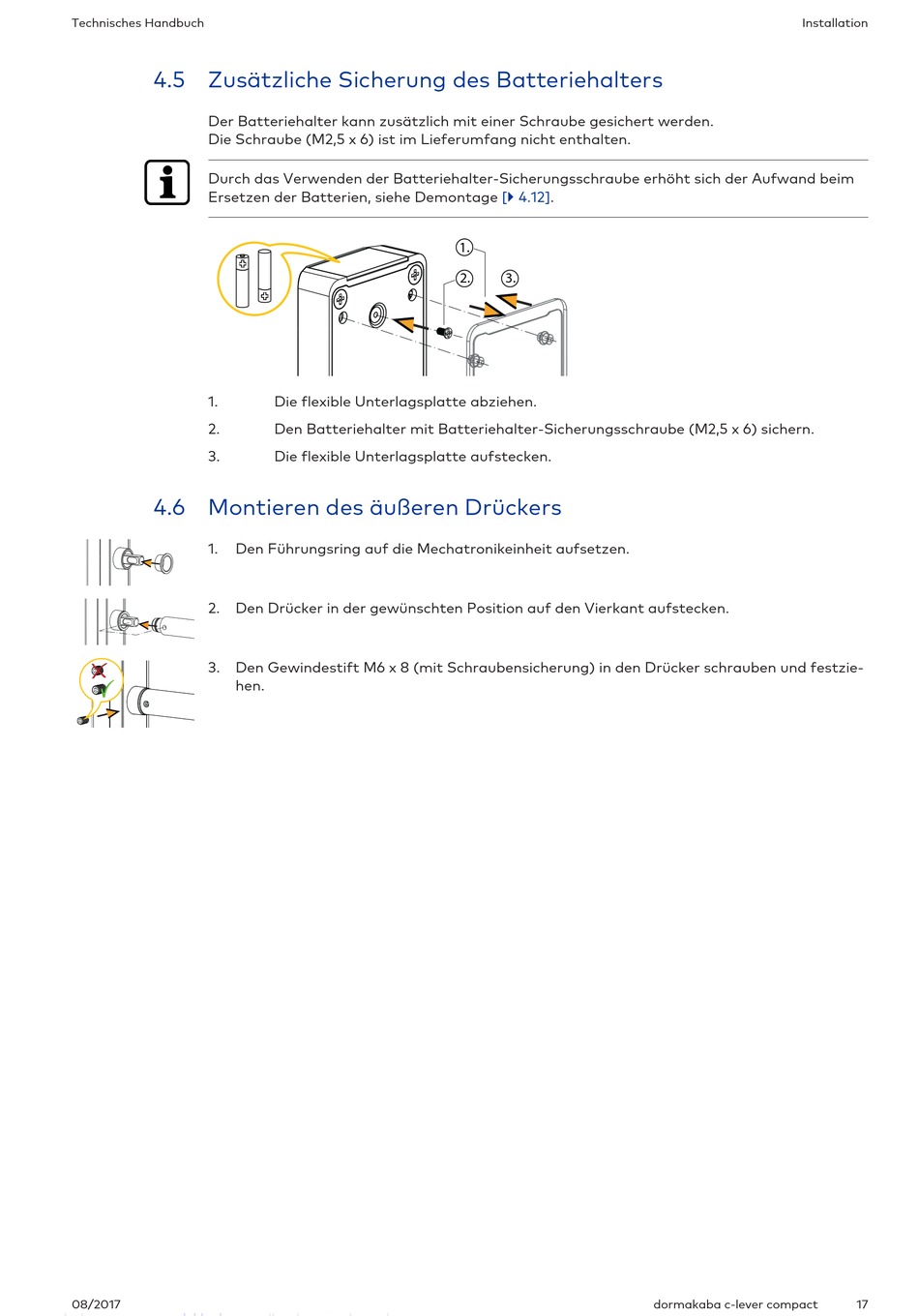

4.5 Zusätzliche Sicherung des Batteriehalters
Der Batteriehalter kann zusätzlich mit einer Schraube gesichert werden.
Die Schraube (M2,5 x 6) ist im Lieferumfang nicht enthalten.
Durch das Verwenden der Batteriehalter-Sicherungsschraube erhöht sich der Aufwand beim
Ersetzen der Batterien, siehe Demontage [} 4.12].
1.
2.
3.
4.6 Montieren des äußeren Drückers
1.
Den Führungsring auf die Mechatronikeinheit aufsetzen.
2.
Den Drücker in der gewünschten Position auf den Vierkant aufstecken.
3.
Den Gewindestift M6 x 8 (mit Schraubensicherung) in den Drücker schrauben und festzie-
hen.
08/2017
Die flexible Unterlagsplatte abziehen.
Den Batteriehalter mit Batteriehalter-Sicherungsschraube (M2,5 x 6) sichern.
Die flexible Unterlagsplatte aufstecken.
1.
2.
3.
Installation
dormakaba c-lever compact
17
