dormakaba Montageanleitung
4.3
Montage der Verbindungselemente zur Türinnenseite
Für die Montage des Confidant können Sie grundsätzlich zwischen 2 Montagearten wählen:
Rosettenmontage oder Kreuzmontage.

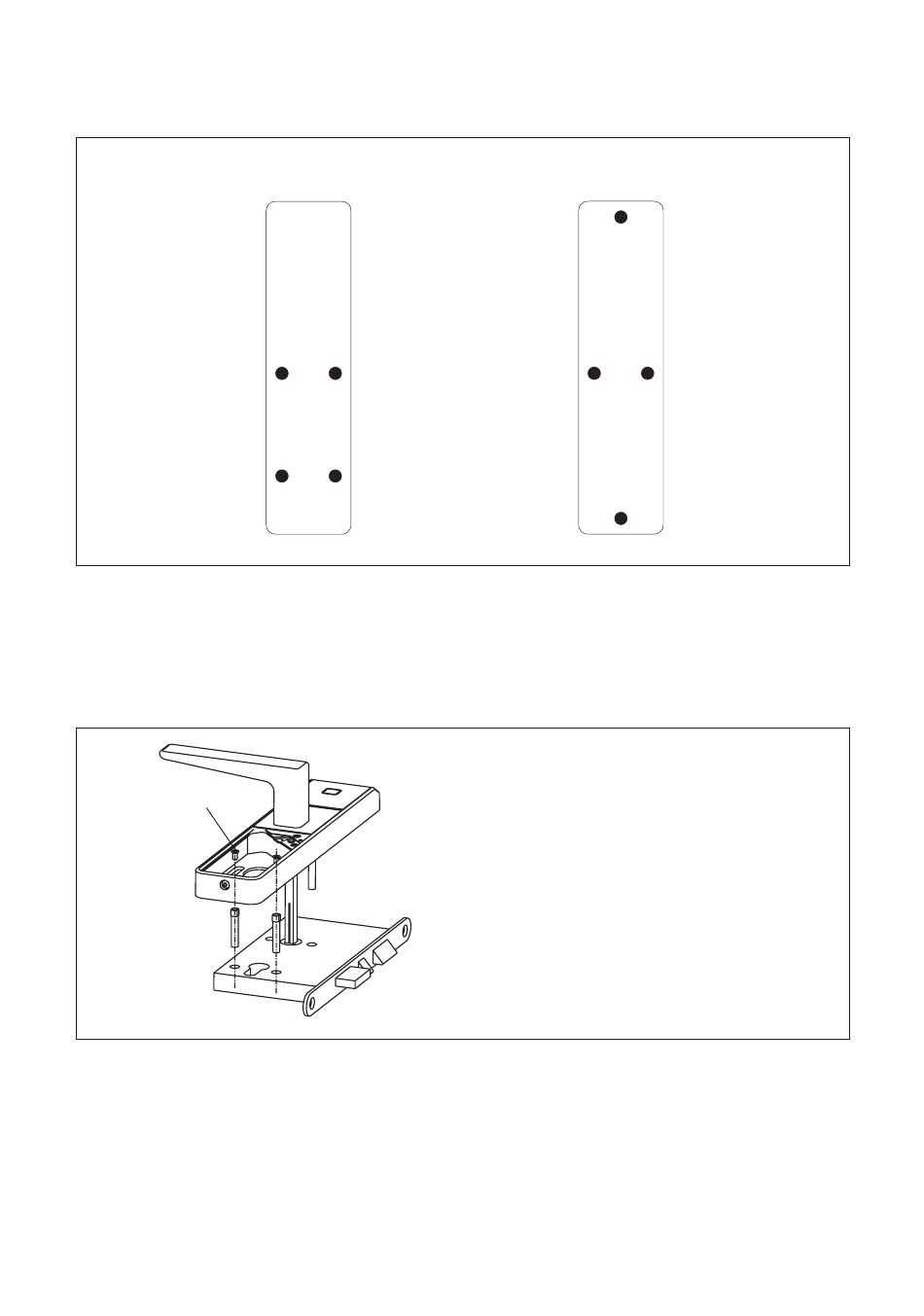

Rosettenmontage
Schrauben Sie zunächst die beiden abgesetzten Gewindehülsen (I) in die beiden Aufnahmen links und rechts der
Spindel auf der Innenseite des außenseitigen Beschlags.
Montieren Sie nun zusätzlich zu den beiden horizontalen Befestigungen (I) entweder:
a) für die Kreuzmontage die beiden vertikalen Befestigungen (J) und/oder
b) für die Rosettenmontage die beiden horizontalen Befestigungen (E) und (G). Richten Sie dabei die
Befestigungen gemäß der unten gezeigten Abbildung nach den vorhandenen Löchern im Einsteckschloss aus.
G
E
Confidant RFID
10
Kit1, Kit 2, Kit 3
Kreuzmontage
WN 060333 45532
Montage des Außenbeschlags
2021-08
