Funktionsbeschreibung
Gerätekonfigurationsmenü
Anzeige
5.9.2

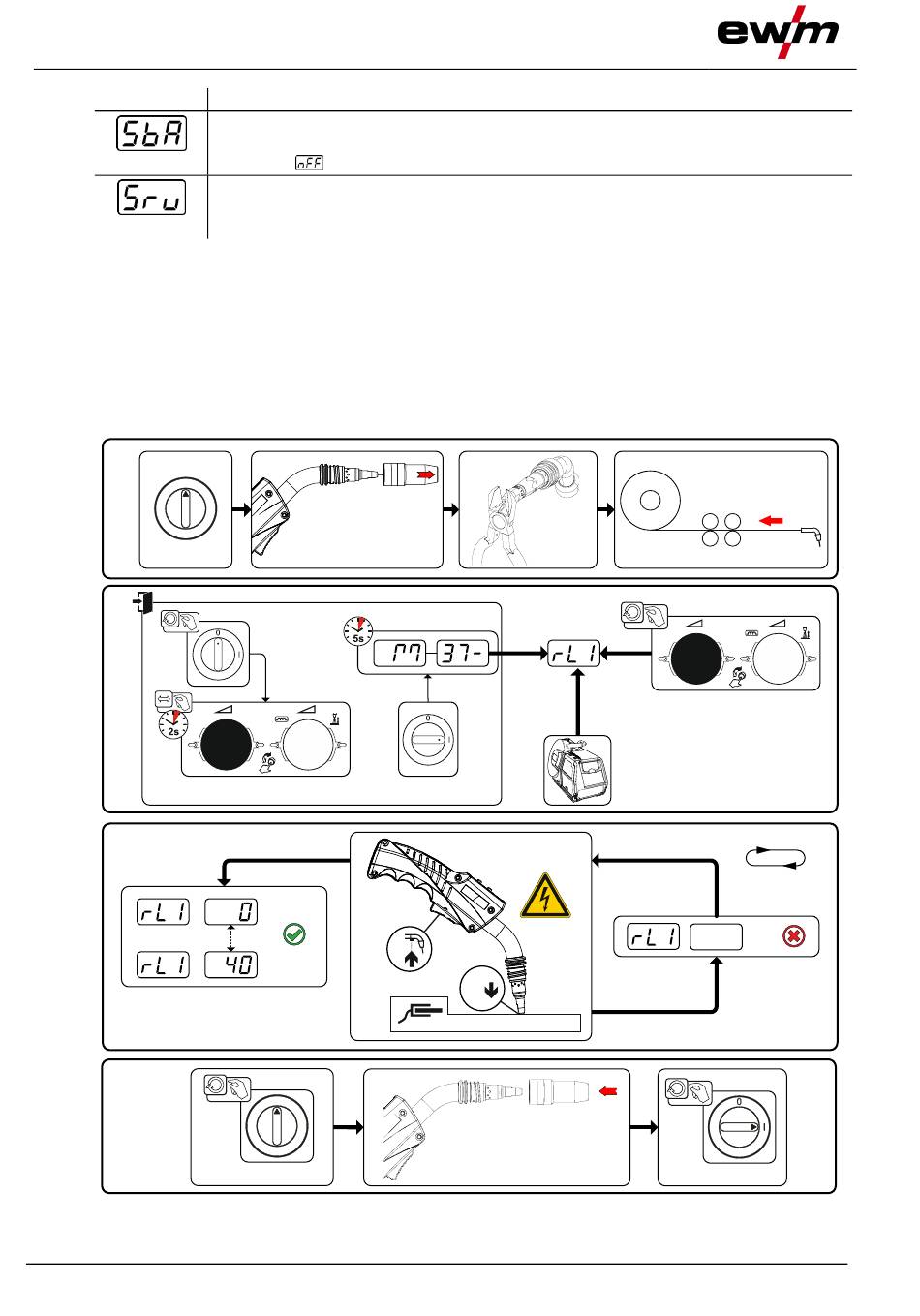

Abgleich Leitungswiderstand

Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen
werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt. Die-
ser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m wasser-
gekühlten Schweißbrenner. Bei anderen Schlauchpaketlängen ist deshalb eine +/- Spannungskorrektur
zur Optimierung der Schweißeigenschaften nötig. Durch ein erneutes Abgleichen des Leitungswiderstan-
des kann der Spannungskorrekturwert wieder nahe Null gestellt werden. Der elektrische Leitungswider-
stand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B. Schweißbrenner oder Zwischen-
schlauchpaket neu abgeglichen werden.
1
0
2
3
4
38
Einstellung / Anwahl
Zeitabhängige Energiesparfunktion > siehe Kapitel 5.10
Dauer bei Nichtbenutzung bis der Energiesparmodus aktiviert wird.
Einstellung = ausgeschaltet bzw. Zahlenwert 5 Min. - 60 Min.
Servicemenü
Änderungen im Servicemenü dürfen ausschließlich durch autorisiertes Servicepersonal
erfolgen!
l
+
0
l
B
A
Abbildung 5-27
50mm
