Steuerungsbereich B - EWM Basic XQ Betriebsanleitung

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
6
4.1.2

Steuerungsbereich B

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
16
Beschreibung 0
Drucktaste - JOB-Favoriten > siehe Kapitel 4.3.5
•-----------Kurzer Tastendruck: Favorit laden
•-----------Langer Tastendruck (>2 s): Favorit speichern
•-----------Langer Tastendruck (>12 s): Favorit löschen
Beschreibung 0
Drucktaste Anzeige links / Sperrfunktion
Umschaltung der Geräteanzeige zwischen diversen Schweißparametern. Signalleuch-
ten zeigen den gewählten Parameter.
-------- Nach 3 s Betätigung wechselt das Gerät in die Sperrfunktion > siehe Kapi-
tel 4.3.4.
Signalleuchte Einheit der Drahtgeschwindigkeit
m/min --- Parameterwert wird in Meter pro Minute angezeigt.
ipm ------- Parameterwert wird in Inch per minute angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 5.8.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Signalleuchte Sperrfunktion
Ein- und Ausschalten über Drucktaste Anzeige links / Sperrfunktion.
Signalleuchte Schweißspannung
Leuchtet bei Anzeige der Schweißspannung in Volt.
Anzeige, rechts > siehe Kapitel 4.2
V --------- Schweißspannung
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.
Signalleuchte Zustandsanzeige (Hold)
Anzeige der Mittelwerte über die gesamte Schweißung.

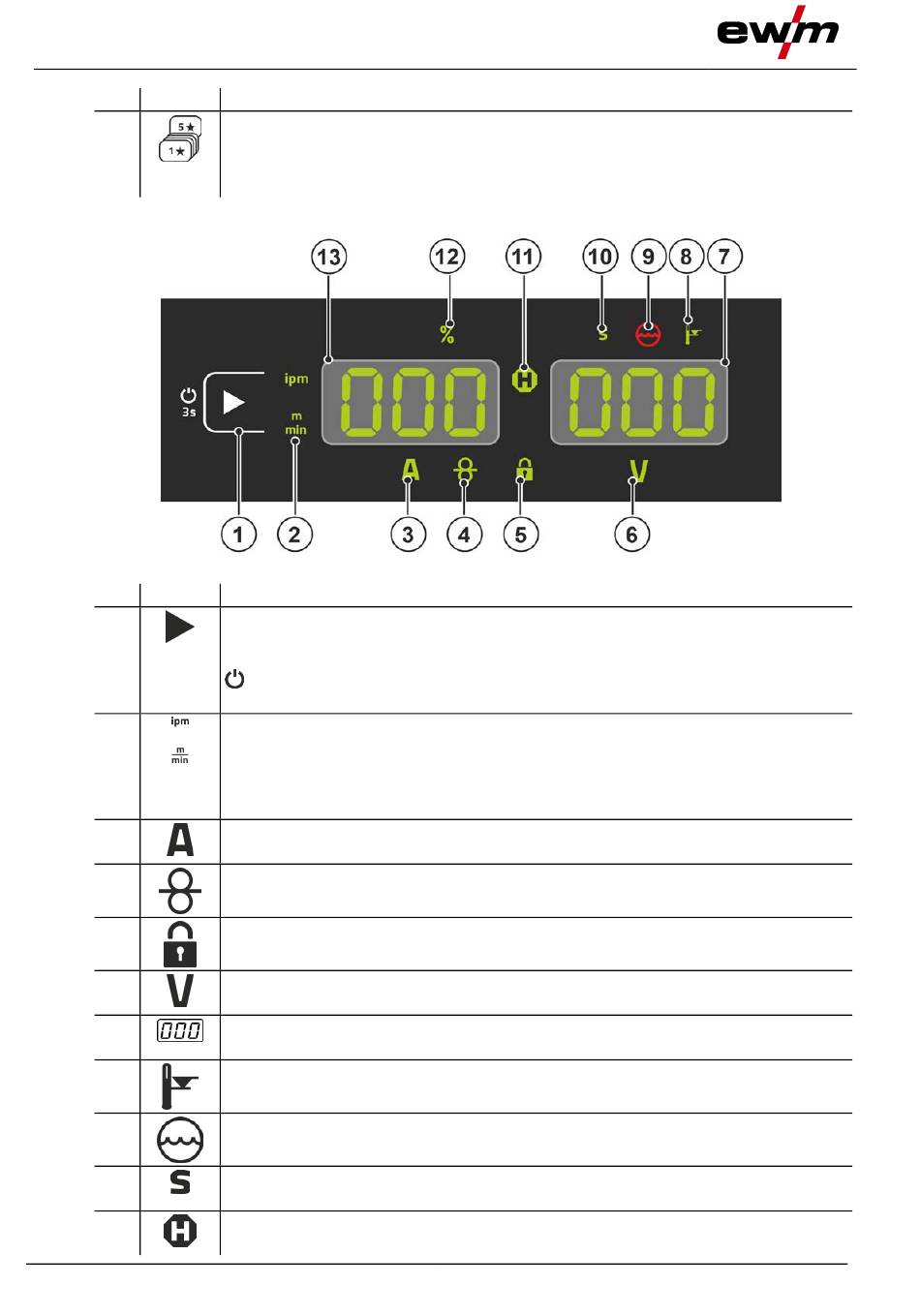

Abbildung 4-3
