Gerätesteuerung - Bedienelemente
Bedienung der Gerätesteuerung
4.3 Bedienung der Gerätesteuerung
4.3.1

Hauptansicht

Nach dem Einschalten des Gerätes oder dem Beenden einer Parametereinstellung wechselt die Geräte-
steuerung immer wieder zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen über-
nommen wurden (ggf. durch Signalleuchten angezeigt) und der Sollwert der Drahtgeschwindigkeit in der
linken Schweißdatenanzeige dargestellt wird. In der rechten Anzeige wird die Schweißspannung (V) an-
gezeigt.
4.3.2 Einstellung der Schweißleistung
Die Einstellung der Schweißleistung erfolgt mit dem Drehknopf (Click-Wheel) Drahtgeschwindigkeit /
Schweißstrom. Darüber hinaus können die Parameter oder Einstellungen in den verschiedenen Geräte-
menüs angepasst werden.
4.3.3 Grundeinstellungen ändern (Gerätekonfigurationsmenü)
Im Gerätekonfigurationsmenü können Grundfunktionen des Schweißsystems angepasst werden. Die Ein-
stellungen sollten ausschließlich von erfahrenen Anwendern verändert werden > siehe Kapitel 5.9.
4.3.4

Sperrfunktion

Die Sperrfunktion dient dem Schutz gegen versehentliches Verstellen der Geräteeinstellungen.
Der Anwender kann durch einen langen Tastendruck von jeder Gerätesteuerung bzw. Zubehörkompo-
nente mit dem Symbol
4.3.5

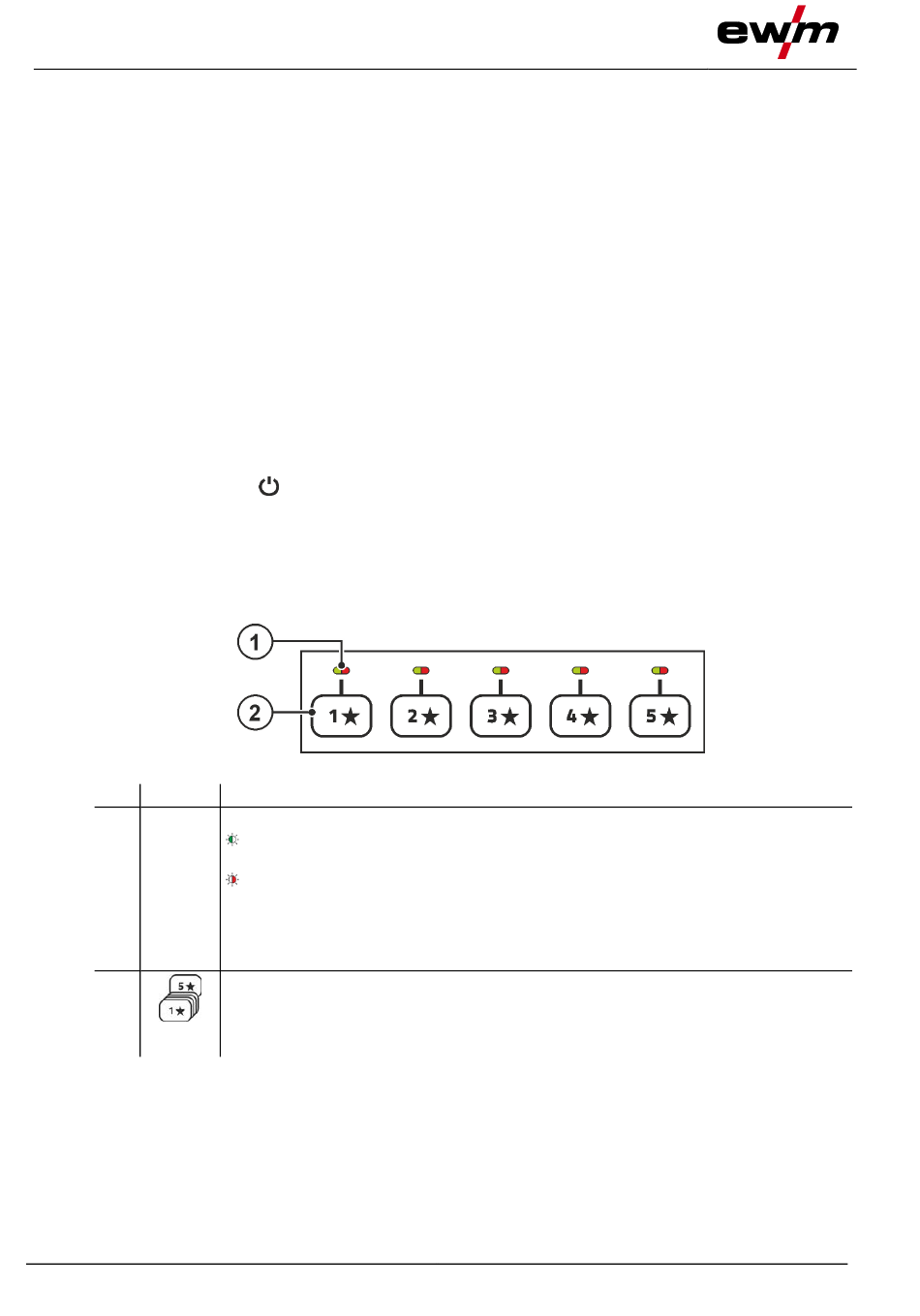

JOB-Favoriten

Favoriten sind zusätzliche Speicherplätze um z.B. häufig verwendete Schweißaufgaben, Programme und
deren Einstellungen zu speichern und bei Bedarf zu laden. Der Status der Favoriten (geladen, verändert
nicht geladen) wird durch Signalleuchten dargestellt.
• Es stehen insgesamt 5 Favoriten (Speicherplätze) für beliebige Einstellungen zur Verfügung.
Pos. Symbol
1
2
18
die Sperrfunktion ein- oder ausschalten.
Beschreibung 0
Signalleuchte Favoritenstatus
--------- Signalleuchte leuchtet grün: Favorit geladen, Einstellungen des Favorit und
der aktuellen Geräteeinstellung identisch
--------- Signalleuchte leuchtet rot: Favorit geladen aber Einstellungen des Favorit und
der aktuellen Geräteeinstellung nicht identisch (z.B. Arbeitspunkt wurde ver-
ändert)
----------- Signalleuchte leuchtet nicht: Favorit nicht geladen (z.B. JOB-Nummer verän-
dert)
Drucktaste - JOB-Favoriten
•-----------Kurzer Tastendruck: Favorit laden
•-----------Langer Tastendruck (>2 s): Favorit speichern
•-----------Langer Tastendruck (>12 s): Favorit löschen
Abbildung 4-5
