Elektrischer Anschluss
26

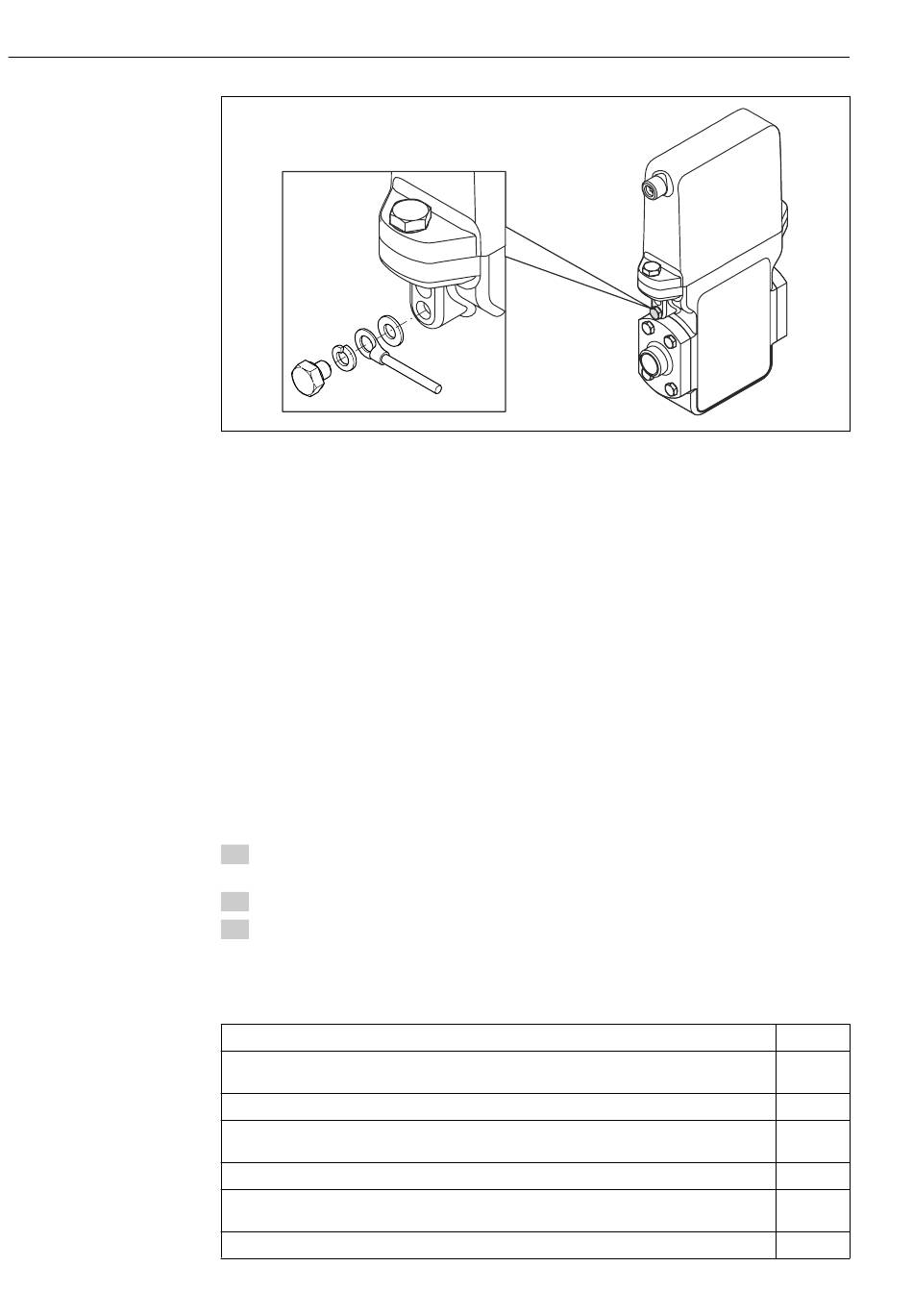

 9 Erdanschluss
6.2.3

Kabelspezifikationen

Anschlusskabel mit einem Querschnitt von mindestens 0,25 mm
AWG23) verwenden. Die Temperaturspezifikation des Kabels muss mindestens
20 °C (68 °F) höher liegen als die in der Anwendung herrschende maximale Umgebung-
stemperatur.
6.2.4

Potenzialausgleich

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
6.3

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP67, Type 4X enclosure.
Um die Schutzart IP67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
6.4

Anschlusskontrolle

Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Stimmt die Versorgungsspannung in der Anlage mit den Angaben auf dem Typenschild des Mess-
gerätes überein?(→  1,  11)
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Werden die Maximalwerte für Spannung und Strom an Impuls- und Statusausgang eingehalten?
(→  52)
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Versorgungs- und Signalkabel korrekt angeschlossen?
Dosimag
A0003838
2 (0,0004 in 2 ) (z. B.







Endress+Hauser
