Endress+Hauser Dosimag Betriebsanleitung Seite 25

Dosimag
Endress+Hauser
Anschluss Option 3
+
E
-

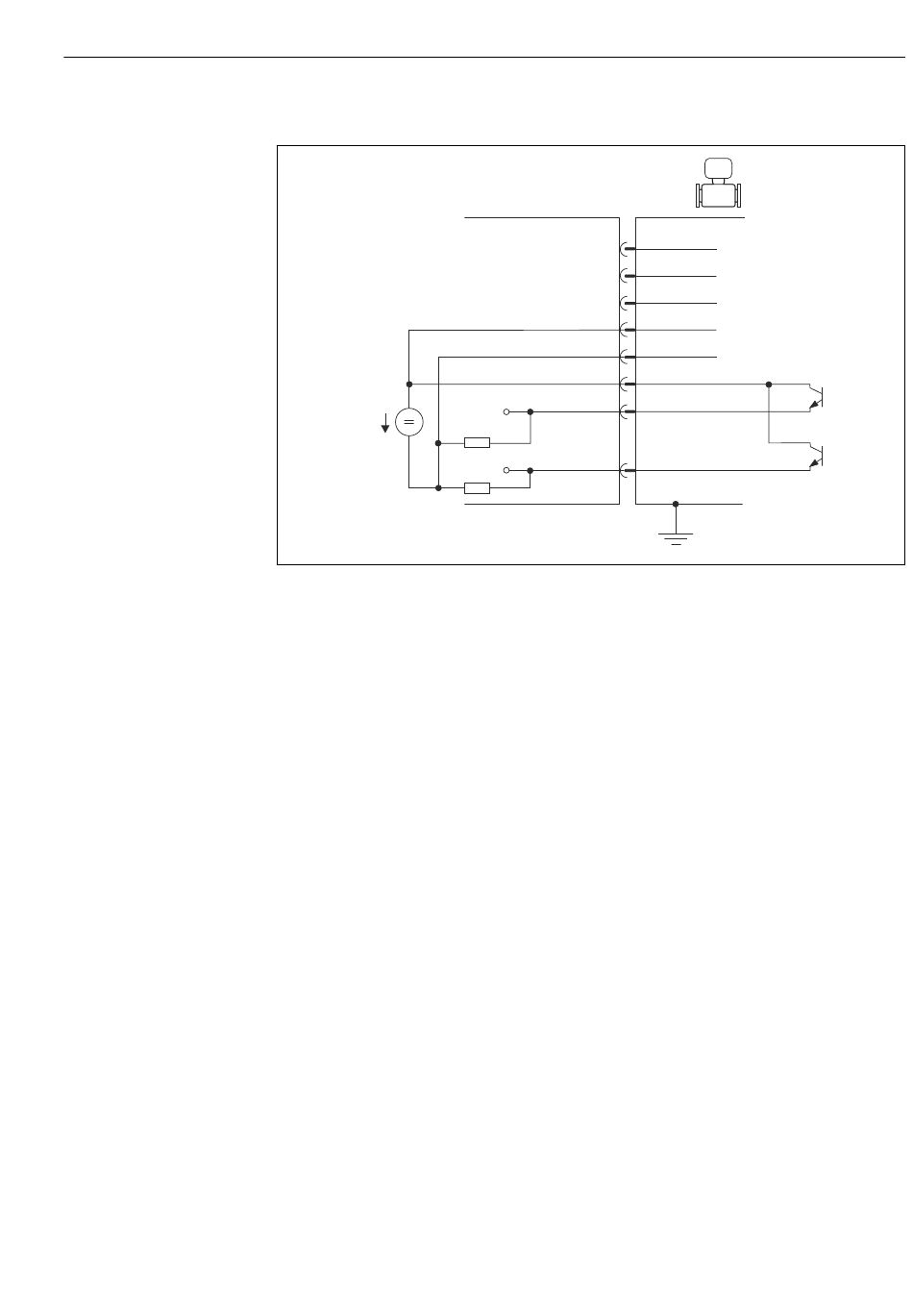

 8 Geräteanschluss 8-polig
A Steckbuchse Eingang
B Stecker Eingang
1 Versorgungsspannung +
2 Service-Schnittstelle
3 Service-Schnittstelle
4 Versorgungsspannung –
5 (+) Impuls-/Frequenz-/Statusausgang
6 (–) Impuls-/Frequenz-/Statusausgang
7 (–) Impuls-/Frequenz-/Statusausgang
8 Service-Schnittstelle
E PELV- oder SELV-Spannungsversorgung
Erdanschluss
Der Erdanschluss erfolgt über einen Kabelschuh, der am Erdanschluss des Messgeräts
mechanisch verbunden werden muss.
Elektrischer Anschluss
A B
2
3
8
1
4
5
6
7
PE
A0023237
25
