Montage
16

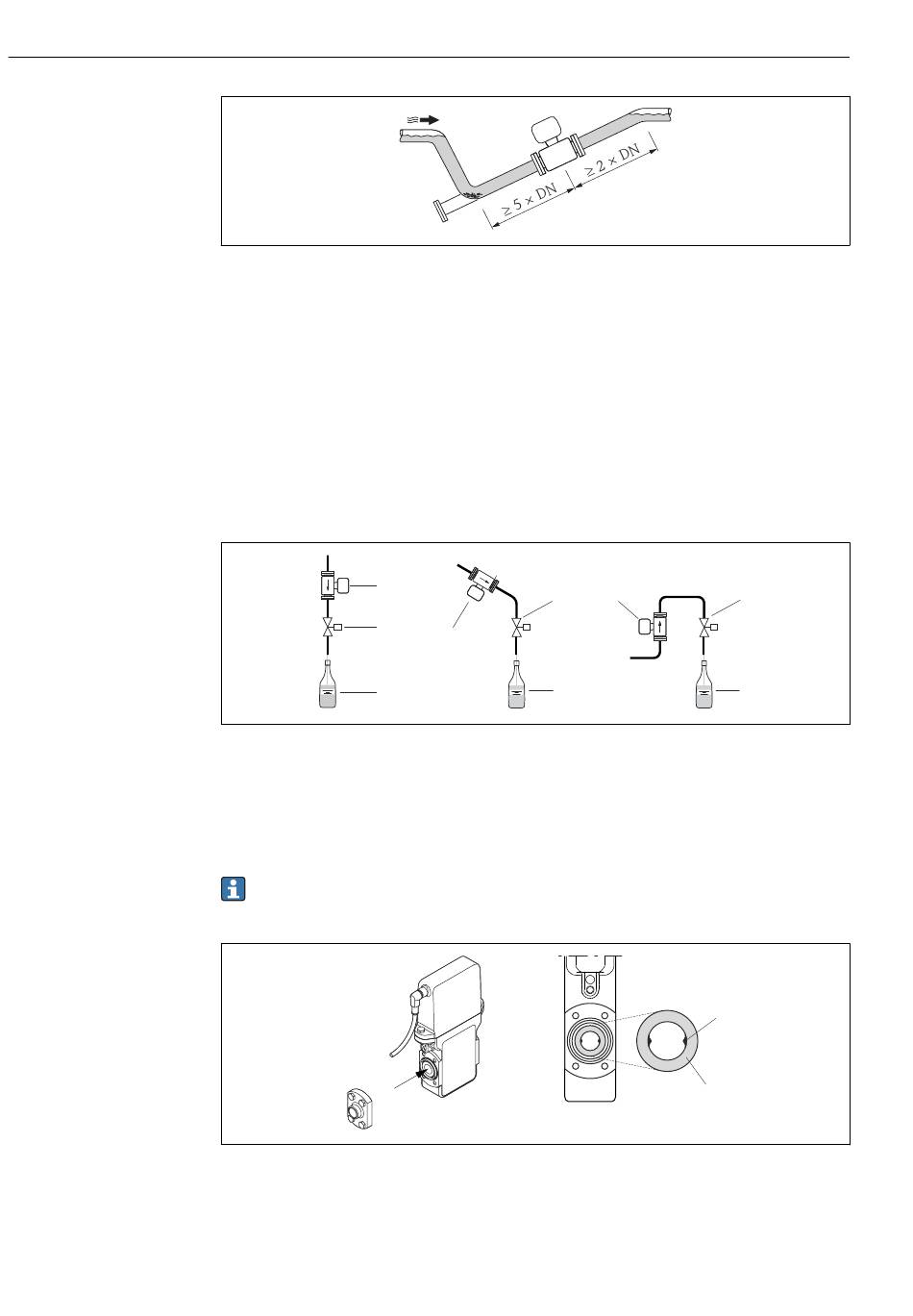

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Füllanlagen
Eine optimale Messung ist gegeben, wenn das Rohrsystem mit entsprechendem Medium
vollständig gefüllt ist.
1
2
3
 3 Füllanlage
1 Messgerät
2 Abfüllventil
3 Behälter
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Iso-
lierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
A
 4 Horizontaler Einbau
1 Messelektroden
2 Messrohrauskleidung
1
2
1
3
A
Dosimag
A0017063
2
3
A0003795
1
2
A0003829
