2 | Produkt und Funktionsbeschreibung
12/56

2.4 Funktionsbild

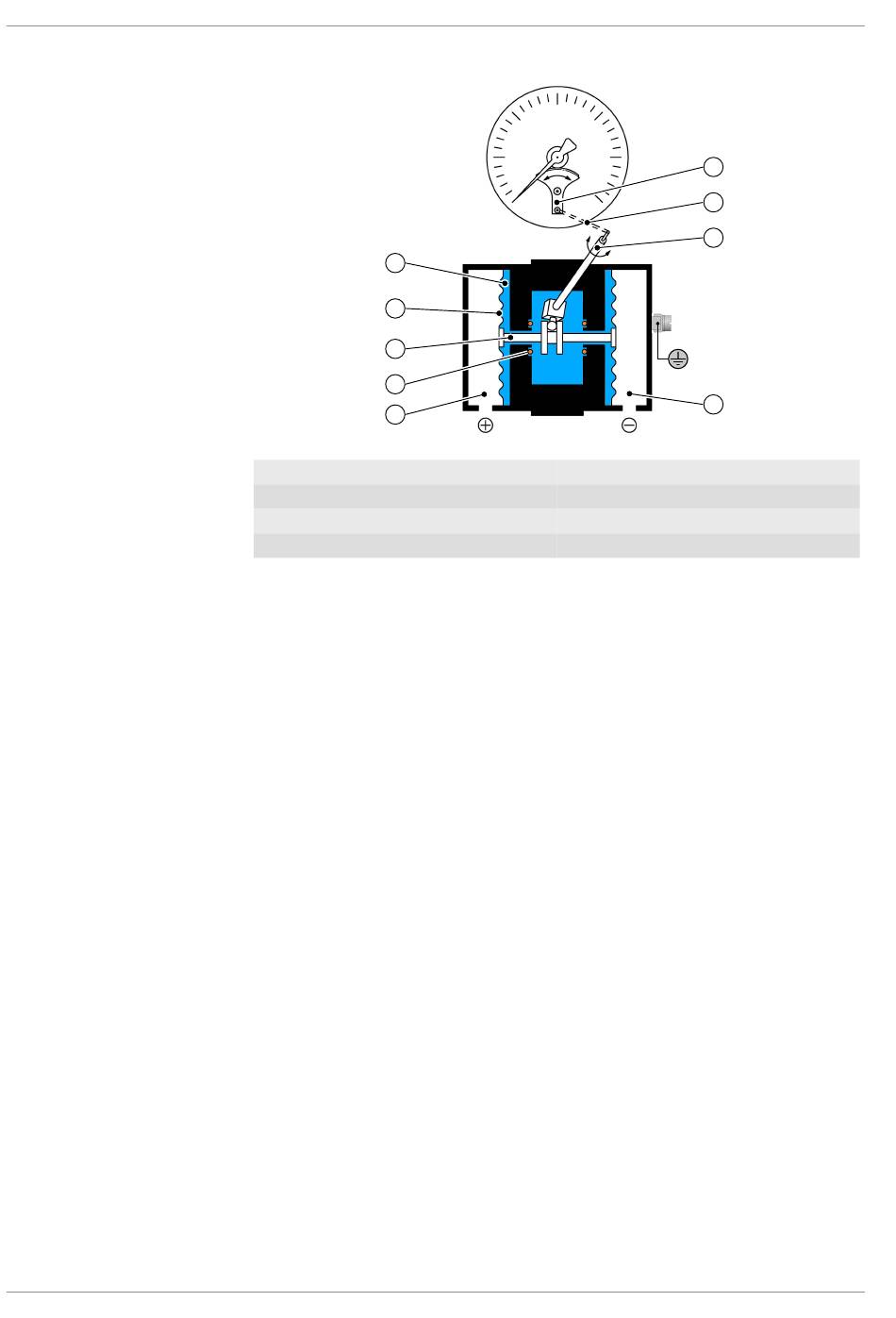

Abb. 7: Funktionsbild
1 Zeigerwerk
3 Messwelle
5 Messmembrane
7 O-Ring (Überdrucksicherung)

2.5 Aufbau und Wirkungsweise

Die zu vergleichenden Drücke in den Druckkammern wirken auf die Messmem-
branen, die durch eine Verbindungsstange starr verbunden sind. Zur Kompen-
sation des statischen Druckes ist der Zwischenraum zwischen den Messmem-
branen mit einer Druckübertragungsflüssigkeit gefüllt.
Bei Druckgleichheit befinden sich beide Messmembranen in Ruhelage. Bei ei-
nem Druckunterschied entsteht an den Membranen eine Kraft, die eine Auslen-
kung in Richtung des niedrigeren Druckes bewirkt.
Über die Verbindungsstange wird diese Auslenkung der Messmembranen auf
den an der Messwelle montierten Übertragungshebel übertragen. Proportional
zum anstehenden Differenzdruck führt die Messwelle eine Drehbewegung aus,
die durch das Zeigerwerk in einen Drehwinkel zwischen 0 und 270° übersetzt
wird.
Bei einseitiger Belastung des Messsystems über den Messbereich hinaus tritt
die Überdrucksicherung in Funktion. Durch den Überdruck wird die überlastete
Membran mit ihrem Bund gegen den inneren O-Ring gepresst. Hierdurch ent-
stehen zwischen den Messmembranen zwei getrennte Druckräume, die beide
mit Flüssigkeit gefüllt sind. Im angrenzenden Druckraum baut sich nun ein dem
Überdruck entsprechender Druck auf. Durch die eingeschlossene Übertra-
gungsflüssigkeit wird die Messmembran abgestützt. Dadurch kompensieren
sich die an der Messmembran wirkenden Kräfte.
4
5
6
7
8
FISCHER Mess- und Regeltechnik GmbH
1
2
3
8
2 Übertragungshebel
4 Druckübertragungsflüssigkeit
6 Verbindungsstange
8 Druckkammer
