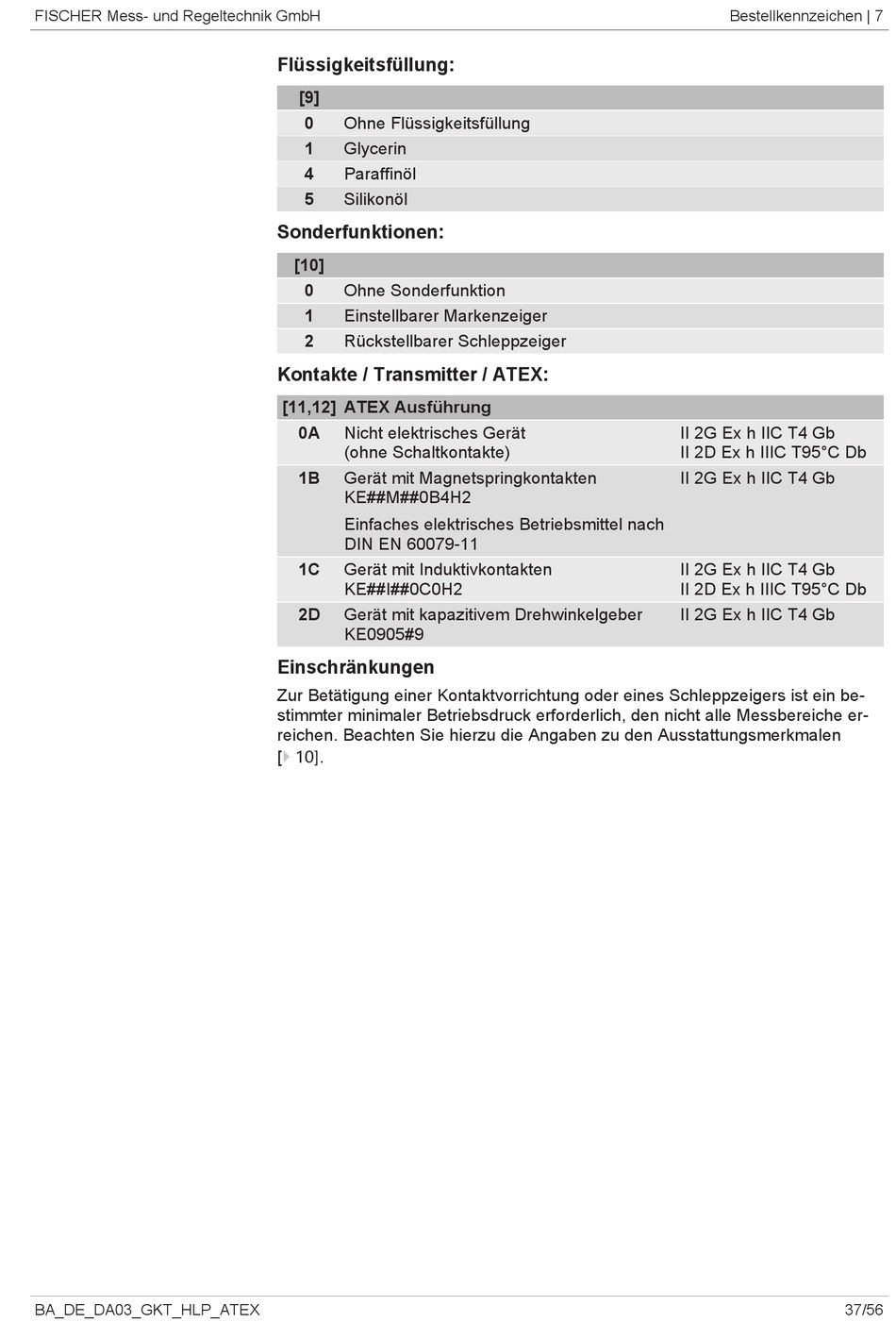

FISCHER DA03 GKT/HLP Betriebsanleitung Seite 37

FISCHER Mess- und Regeltechnik GmbH
BA_DE_DA03_GKT_HLP_ATEX
Flüssigkeitsfüllung:
[9]
0 Ohne Flüssigkeitsfüllung
1 Glycerin
4 Paraffinöl
5 Silikonöl
Sonderfunktionen:
[10]
0 Ohne Sonderfunktion
1 Einstellbarer Markenzeiger
2 Rückstellbarer Schleppzeiger
Kontakte / Transmitter / ATEX:
[11,12] ATEX Ausführung
0A Nicht elektrisches Gerät
(ohne Schaltkontakte)
1B Gerät mit Magnetspringkontakten
KE##M##0B4H2
Einfaches elektrisches Betriebsmittel nach
DIN EN 60079-11
1C Gerät mit Induktivkontakten
KE##I##0C0H2
2D Gerät mit kapazitivem Drehwinkelgeber
KE0905#9
Einschränkungen
Zur Betätigung einer Kontaktvorrichtung oder eines Schleppzeigers ist ein be-
stimmter minimaler Betriebsdruck erforderlich, den nicht alle Messbereiche er-
reichen. Beachten Sie hierzu die Angaben zu den Ausstattungsmerkmalen
[} 10].
Bestellkennzeichen | 7
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T95°C Db
II 2G Ex h IIC T4 Gb
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T95°C Db
II 2G Ex h IIC T4 Gb
