6 | Technische Daten
30/56

6.4.2 Elektrischer Anschluss

Bei Geräten mit elektrischen Zusatzeinrichtungen erfolgt der Anschluss mittels
einer seitlich angebrachten Kabeldose bzw. bei der Kraftwerksausführung mit
einem Han 7D Steckverbinder. Die Anschlussbelegung ist abhängig von der be-
stellten Ausführung und ist den Datenblättern KE bzw. KE09 zu entnehmen.

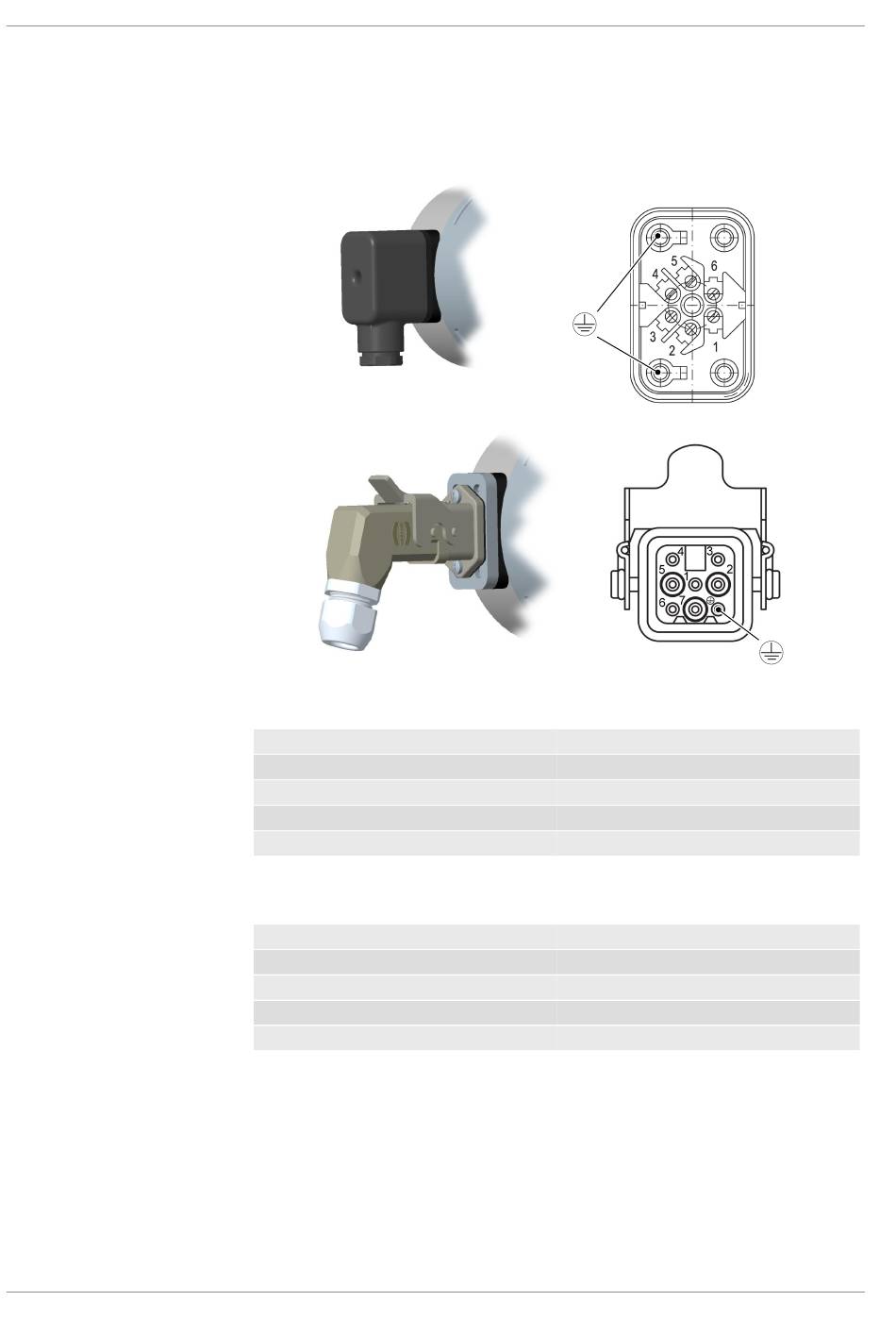

Abb. 19: Kabeldose
Kabeldose
Anzahl Schraubklemmen
Bemessungsstrom
Bemessungsspannung
Leiterquerschnitt
Kabelverschraubung
HAN 7D
Anzahl Crimp-Kontakte
Bemessungsstrom
Bemessungsspannung
Leiterquerschnitt
Kabelverschraubung
Kabeldose
HAN 7D
6 + 2PE
Siehe Datenblatt KE
250 V
bis 1,5 mm
M20 x 1,5, Klemmbereich 7 ... 13 mm
7 + PE
Siehe Datenblatt KE
50 V
1 mm
M20 x 1,5, Klemmbereich 7 ... 13 mm
FISCHER Mess- und Regeltechnik GmbH
2
mit Drahtschutz
