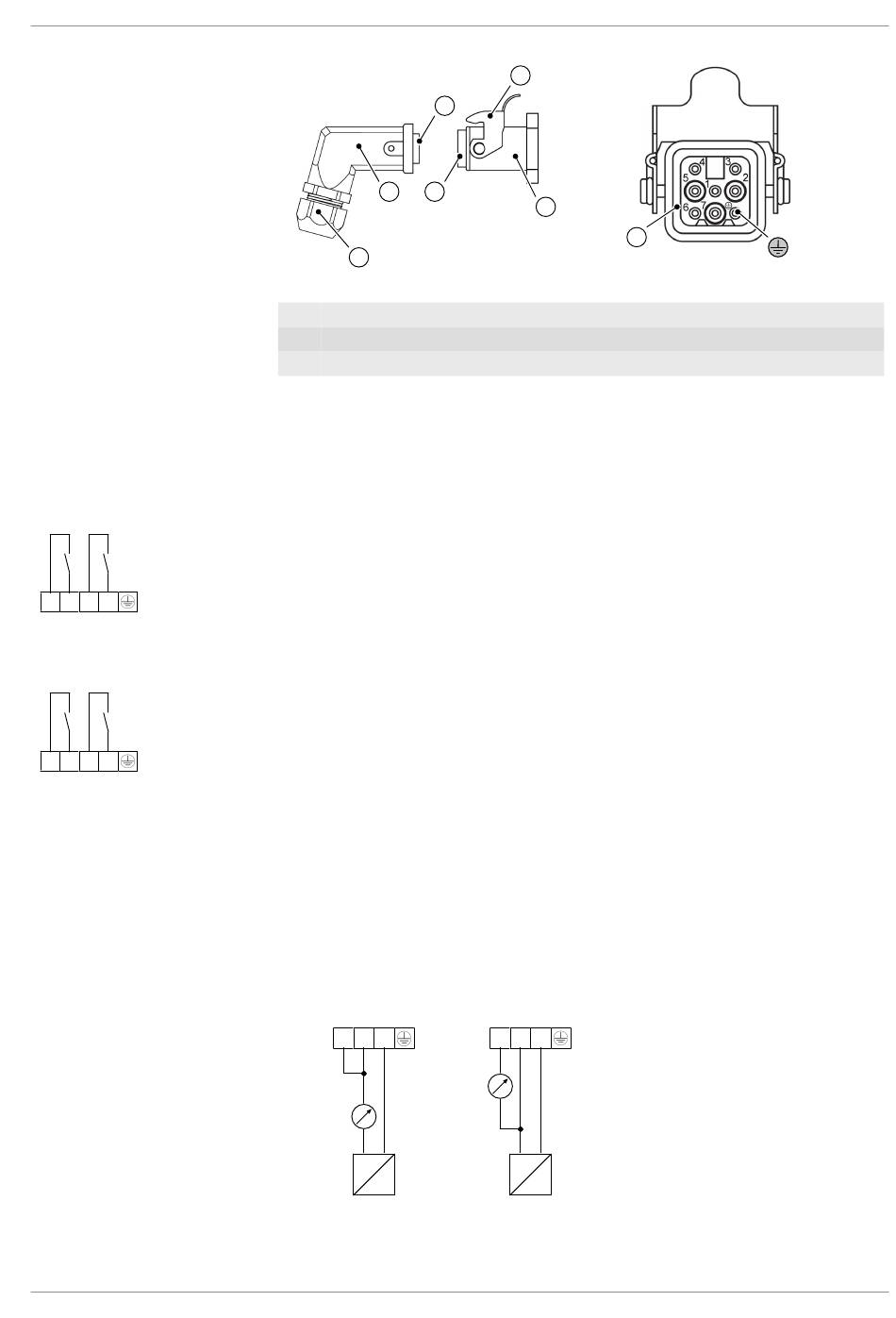

Abb. 12: Kontakte
1 2
1 2 3 4
- + - +
U = 5 ... 25 V
b
Abb. 13: Induktivkontakte
BA_DE_DA03_GKT_HLP_ATEX
2
1
Abb. 11: HAN Stecker
1 Kabelverschraubung M20 x 1,5
3 Buchseneinsatz Han 7D
5 Sicherungsbügel
3.3.2 Kontaktvorrichtungen
Kontaktvorrichtungen werden nach Datenblatt KE geliefert. Dort finden Sie eine
Darstellung aller Varianten, deren Anschlussbelegung und die technischen Da-
ten.
Magnetspringkontakte
Die Klemmennummern entsprechen stets der Nummer des Kontaktes und wer-
den von links nach rechts den Sollwertzeigern zugeordnet. Es können bis zu
drei Kontakte verwendet werden. Die Zuordnung zu den Sollwertzeigern ist wie
folgt:
Kontakt 1: linker Sollwertzeiger
Kontakt 2: rechter Sollwertzeiger
Induktivkontakte
Bei Induktivkontakten wird die Schaltfunktion nicht nur vom Schlitzinitiator, son-
dern auch vom verwendeten Schaltverstärker beeinflusst. Es können maximal
zwei Kontakte verwendet werden. Die Zuordnung zu den Sollwertzeigern ist wie
folgt:
Kontakt 1: linker Sollwertzeiger
Kontakt 2: rechter Sollwertzeiger.
3.3.3 Drehwinkelgeber KINAX 3W2
Der Drehwinkelgeber dient zur Erfassung von Winkelpositionen, Aufbereitung
und Bereitstellung von Messwerten als elektrisches Ausgangssignal
0/4 ... 20 mA für das Folgegerät. Drehwinkelgeber werden nach Datenblatt
KE09 geliefert. Dort finden Sie weitere Informationen zur Anschlussbelegung
und die technischen Daten.
2 Leiter
1 2 3
+
R
L
-
-
+
~
Abb. 14: Anschluss Drehwinkelgeber
5
3
4
6
3 Leiter
1 2 3
+
R
L
-
-
+
~
U = 12 ... 30 V
b
4
2 Tüllengehäuse Han 3A
4 Stifteinsatz Han 7D
6 Anbaugehäuse Han 3A
