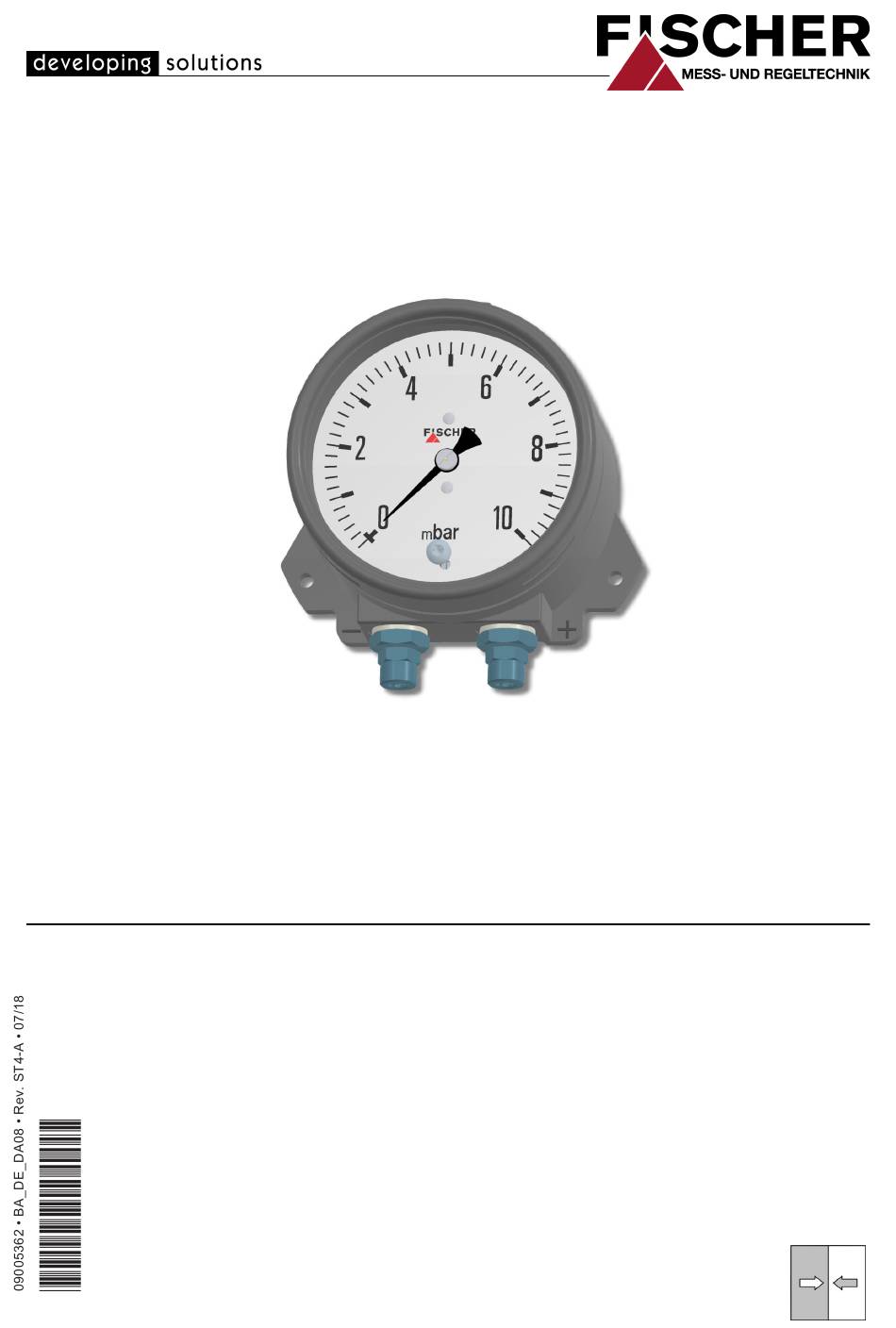

- Seite 1 Betriebsanleitung DA08 Differenzdruckmessgerät...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 4 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 5... -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung

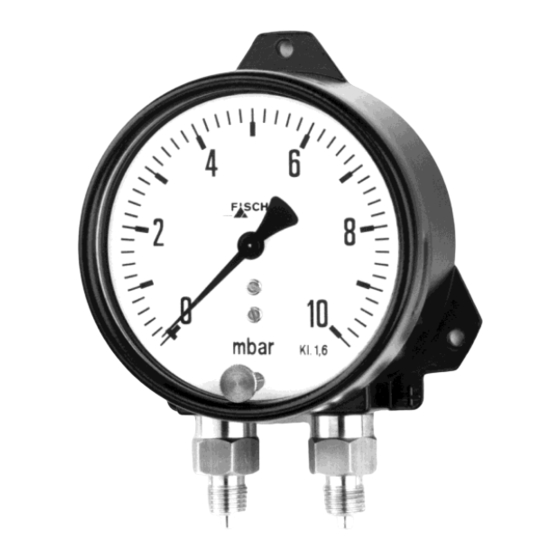

• Differenzdruckmessgerät DA08 • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Das DA08 eignet sich zur Messung von Differenzdrücken bei nichtaggressiven, trockenen, öl- und fettfreien, gasförmigen Medien. Das Gerät kann zur Überwa- chung von kleinen und kleinsten Differenzdrücken an Rollbandfiltern, Lüftern, Venturidüsen, etc. eingesetzt werden. -
Seite 7: Funktionsbild
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 Typenschild Das dargestellte Typenschild dient als Beispiel, welche Angaben enthalten sind. Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gege- benen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Bestell- kennzeichen am Ende dieser Anleitung. -
Seite 8: Montage Und Inbetriebnahme
Vor der Inbetriebnahme ist die Dichtheit der Druckleitungen zu prüfen. Nullpunktkorrektur Der DA08 wird werkseitig für eine senkrechte Einbaulage justiert, so dass sich eine Nullpunktkorrektur im Regelfall erübrigt. Weicht die Einbaulage jedoch mehr als 10° von der Senkrechten ab, so kann eine Nullpunktkorrektur notwen- dig sein. - Seite 9 ð Die Korrekturschraube ist nun zugänglich c) Stellen Sie den Zeiger mittels Korrekturschraube auf null. d) Verschließen Sie die Frontschreibe mit der Verschlussschraube. e) Nehmen Sie den DA08 erneut in Betrieb, indem Sie den Anlagendruck wie- derherstellen. ð Die Nullpunktkorrektur ist abgeschlossen.
-
Seite 10: Instandhaltung
4 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 4 Instandhaltung 4.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 11: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 5 Technische Daten 5.1 Allgemeines Allgemeine Angaben Typbezeichnung DA08 Druckart Differenzdruck Messprinzip Kapselfeder Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 …... -
Seite 12: Konstruktiver Aufbau
5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 5.5 Konstruktiver Aufbau Prozessanschluss Material Innengewinde G¼ Aluminium Anschlusszapfen mit Außengewinde G¼ (DIN EN 837) Messing Anschlusszapfen mit Außengewinde G½ (DIN EN 837) Messing Schneidringverschraubung für 6 mm Rohr Messing Schneidringverschraubung für 8 mm Rohr Messing Schneidringverschraubung für 10 mm Rohr... - Seite 13 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 Prozessanschluss G¼ Ø20,5 Code 01 Abb. 8: Innengewinde G¼ Anschlusszapfen mit zylindrischem Außengewinde G¼ Tol. ±0,1 ±0,2 ±0,3 ±0,2 ±0,2 ±0,1 ±0,1 G½ 17,5 G¼ SW:= Schlüsselweite Abb. 9: Anschlusszapfen G Schneidringverschraubung G¼...
- Seite 14 5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Tafeleinbau Ø4,8 Abb. 12: Anschlüsse unten Abb. 13: Anschlüsse hinten 14 / 16 BA_DE_DA08...
-
Seite 15: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 6 6 Bestellkennzeichen Kennzeichen Nr. [1,2] Messbereich 0 … 6 mbar 0 … 10 mbar 0 … 16 mbar 0 … 25 mbar 0 … 40 mbar 0 … 60 mbar 0 … 100 mbar 0 …... - Seite 16 6 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 16 / 16 BA_DE_DA08...
