FISCHER Mess- und Regeltechnik GmbH
BA_DE_DA12
2.3 Bestimmungsgemäßer Gebrauch
Das DA12 ein Anzeigegerät für Differenz, Über- und Unterdruck für gasförmige
und flüssige Medien. Diese Baureihe eignet sich für messtechnische Aufgaben
in rauer Umgebung.
Typische Anwendungsfälle sind Differenzdruckmessungen zwischen Vorlauf
und Rücklauf in Heizungsanlagen und Überwachung von Filtern und Pumpen.
Bitte setzen Sie sich mit dem Hersteller in Verbindung, bevor Sie dieses Gerät
mit anlagenseitig verschmutzten oder aggressiven Medien verwenden, da das
Gerät hinsichtlich der medienberührten Teile angepasst sein muss.
Das Gerät ist ausschließlich für die zwischen Anwender und Hersteller abge-
stimmten Anwendungsfälle einzusetzen.

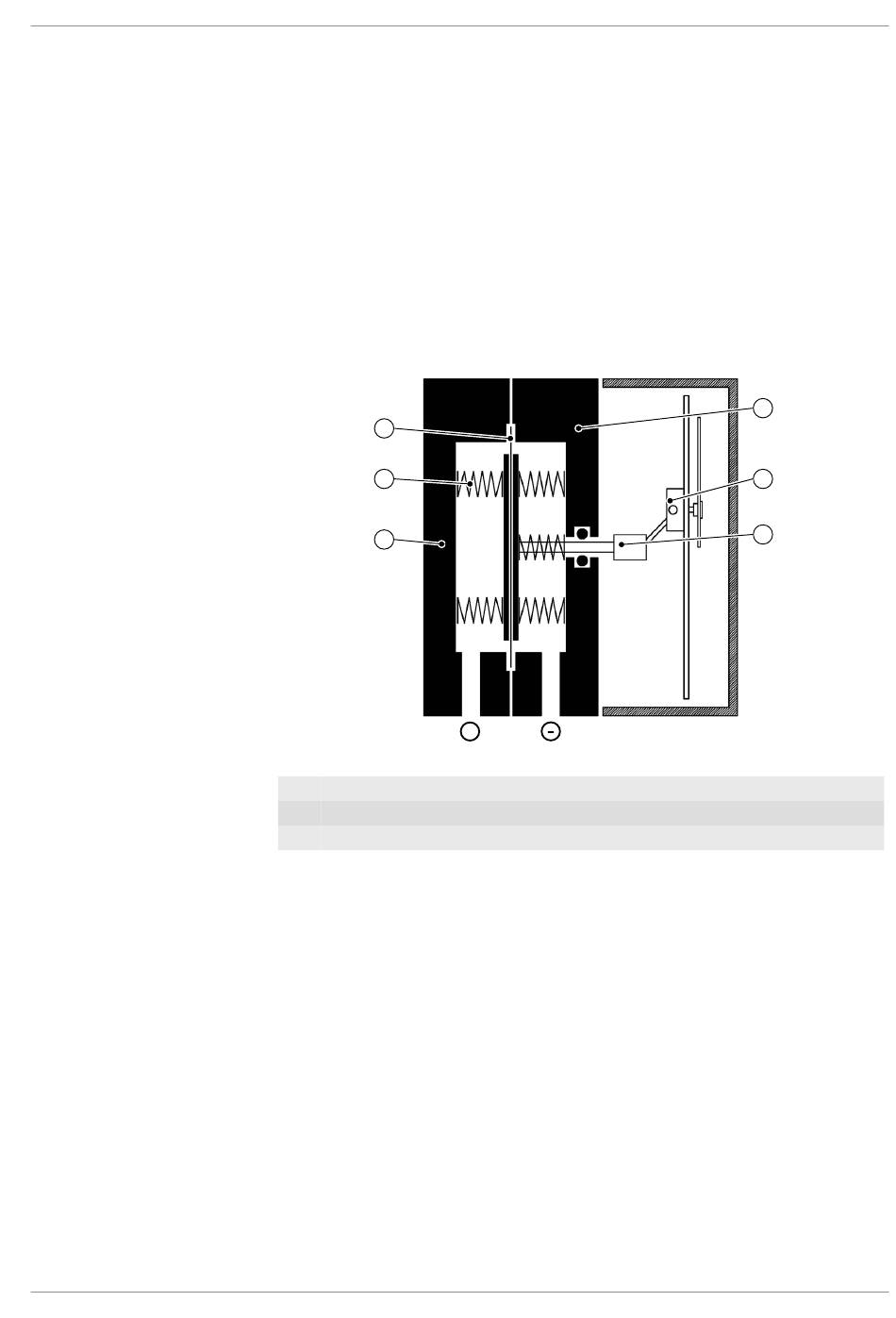

2.4 Funktionsbild
4
5
1
Abb. 3: Funktionsbild
1
Druck-Kammer
3
Stößel
5
Messmembran
2.5 Aufbau und Wirkungsweise
Als Messsystem wird ein robustes und unempfindliches Membranmesswerk
verwendet, dass sich gleichermaßen für Differenzdruck, Über- und Unterdruck-
Messungen eignet. In allen drei Messanwendungen arbeitet das Gerät nach
dem gleichen Messprinzip.
In Ruhelage sind die Federkräfte beiderseits der Membrane ausgeglichen.
Durch den zu messenden Druck entsteht an der Membrane eine einseitige
Kraft, die das Membransystem bis zum Ausgleich der Federkräfte gegen die
Messbereichsfedern verschiebt. Bei Überlastung stützt sich die Membrane ge-
gen metallische Anlageflächen ab.
Ein zentrisch angeordneter Stößel überträgt die Bewegung des Membransys-
tems auf das Zeigerwerk.
Produkt und Funktionsbeschreibung | 2
+
2
Zeigerwerk
4
Messfedern
1
2
3
7/20
