2 | Produkt und Funktionsbeschreibung
8 / 24
2.3.4 Montagearten
Wandmontage
Tafeleinbau
mit Tafeleinbau Garnitur
Abb. 6: Montagearten

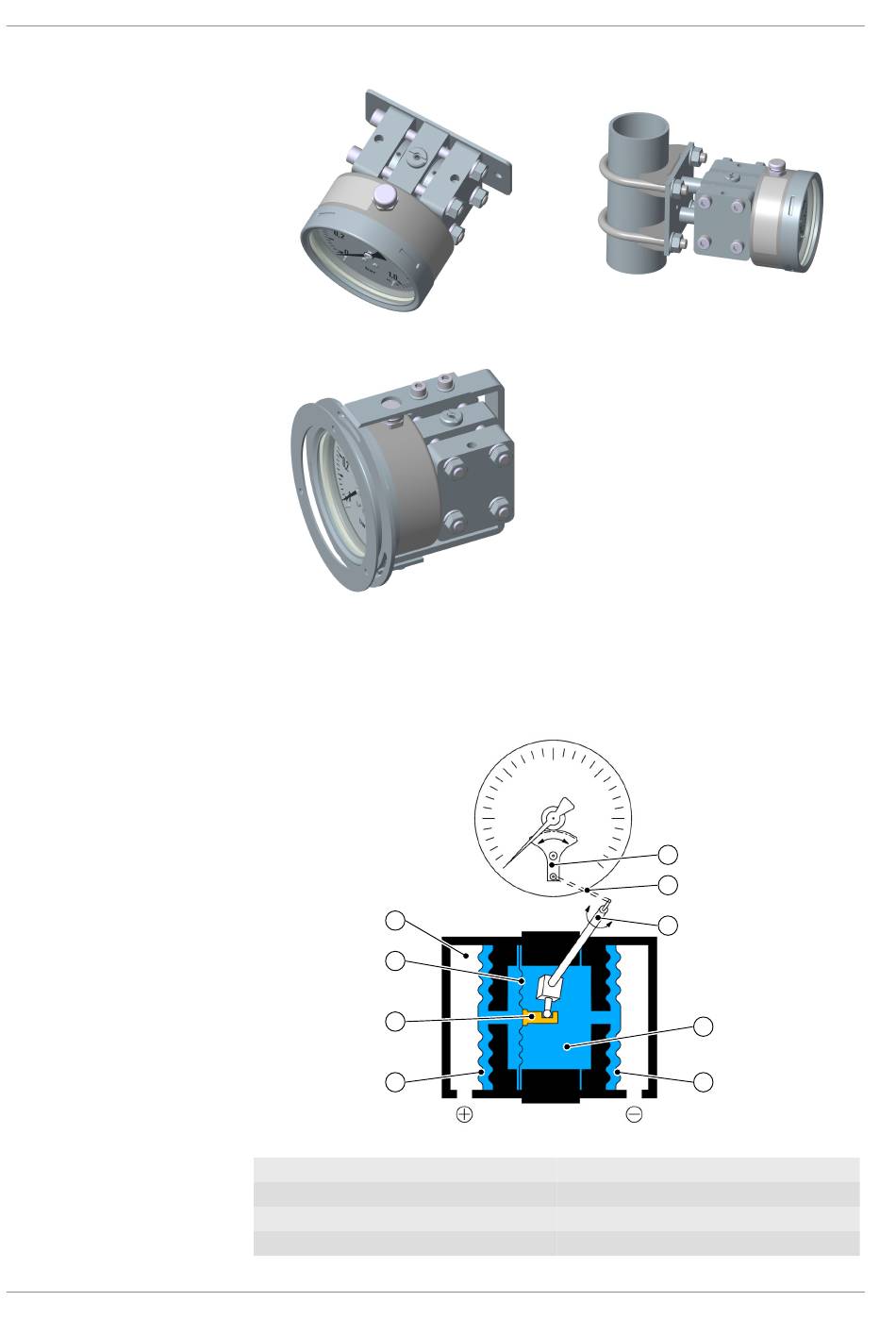

2.4 Funktionsbild

Abb. 7: Funktionsbild
1 Messkammer
3 Anlenkstange
5 Druck-Übertragungsflüssikgeit
7 Übertragungshebel
1
2
3
4
FISCHER Mess- und Regeltechnik GmbH
Rohrmontage
8
7
6
5
4
2 Messmembran
4 Trennmembran
6 Torsionsrohr
8 Zeigerwerk
